PD快充，全稱又叫USB-PD，是由USB-IF組織制定的一種快速充電規范，是目前主流的快充協議之一，充電接口是以Type-C接口輸出的方式，但不能說有Type-C接口就一定支持USB-PD協議快充。

手機快速充電主要分為三大類：VOOC閃充快速充電技術、高通Quick Charge 2.0快速充電技術、聯發科Pump Express Plus快速充電技術。

一、產品應用及優勢

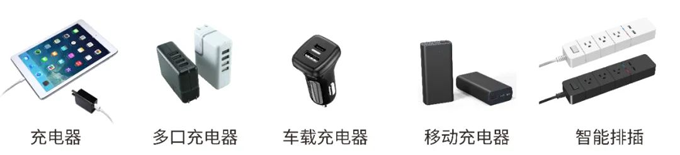

PD快充主要廣泛應用于手機、平板電腦、多口充電器、車載充電器、移動電源充電器、智能排插等設備中。

產品優勢：

1、充電速度給力：USB PD功率傳輸協議下，最高能夠擴展為輸出電壓20V，輸出電流高達5A以上，也就是說電流傳輸可高達100W以上的大功率；

2、統一方便用戶使用：PD標準可支持5V、9V、12V、15V、20V等多檔電壓，并能夠根據手機、平板、筆記本等不同設備的需求來智能匹配電壓。

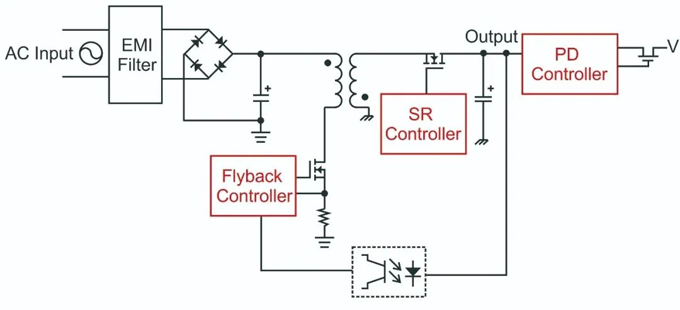

二、典型應用拓撲圖

三、典型應用案例

第一部分Flyback Controller位置：

1、PD 30W 會(huì )選用RSU4N65D

2、PD 45W 會(huì )選用RSU7N65D、RSU7N65F

3、PD 65W 會(huì )選用RS65R380R、RS65R380F

4、PD 100W 會(huì )選用RS65R280R、RS65R280F

5、PD 120W 會(huì )選用RS65R190F

第二部分SR Controller位置：

1、PD 30W 會(huì )選用RS100N60G

2、PD 45W 會(huì )選用RS100N85G

3、PD 65W 會(huì )選用RS100N125G

4、PD 100W 會(huì )選用RS100N150G

5、PD 120W 會(huì )選用RS120N100G、 RS150N60G

第三部分PD Controller位置：

主推RS30N30K、RS30N50K

四、瑞森半導體產品選型推薦

瑞森半導體在PD快充市場主推碳化硅二極管、超結COOL MOS、低壓SGT MOS、低壓Trench MOS推薦如下產品選型表：

 （來源：RS瑞森半導體）
