你的位置:首頁 > 互連技術 > 正文

PI 無損耗過零點檢測提高智能家居和智能建筑效率和可靠性

發布時間:2021-10-27 來源:作者: Adnaan Lokhandwala,Power Integrations產品營銷經理 責任編輯:lina

【導讀】在越來越多的應用中,對導通和關斷AC輸入電源的器件的性能進行優化是一個重要考慮因素,這些應用包括智能家居/智能建筑(HBA)、支持物聯網(IoT)的家電、智能開關和插頭、調光器和人體感應傳感器,特別適用于采用繼電器或可控硅進行功率控制的設計。當AC電源異步導通或關斷而不考慮其所處的電壓時,效率和可靠性會(huì )受到不利影響,必須添加電路以保護開關免受高瞬態電流的影響。



在越來越多的應用中,對導通和關斷AC輸入電源的器件的性能進行優化是一個重要考慮因素,這些應用包括智能家居/智能建筑(HBA)、支持物聯網(IoT)的家電、智能開關和插頭、調光器和人體感應傳感器,特別適用于采用繼電器或可控硅進行功率控制的設計。當AC電源異步導通或關斷而不考慮其所處的電壓時,效率和可靠性會(huì )受到不利影響,必須添加電路以保護開關免受高瞬態電流的影響。


當AC電源異步導通時,浪涌電流可能超過100A。反復暴露于高浪涌電流會(huì )對繼電器和可控硅的可靠性和使用壽命產生負面影響。電觸點的預期壽命因浪涌電流需求而縮短,通常限于10萬次操作,盡管機械壽命可能是100萬次、1000萬次,甚至1億次??紤]到可控硅,當控制呈現低初始阻抗的負載時,也可能發生漸進式柵極退化。在這兩種情況下,最大限度地減少或消除浪涌電流有助于延長預期壽命和提高可靠性。


對于繼電器,如果在輸入電壓正弦波處于周期的高點時斷開(關斷)器件,則觸點上會(huì )產生電弧,從而腐蝕觸點表面。使用半導體線路開關,可以通過在A(yíng)C過零點設置關斷來降低開關損耗。這也將通過消除電弧來降低器件應力,并且無需浪涌限制電路。


可以采用分立電路來檢測交流輸入的過零點,以控制主功率器件的接入和斷開切換,從而降低開關損耗和浪涌電流。這種方法效率更高,但需要額外的元件,占用寶貴的電路板空間,而且仍有損耗,在某些情況下幾乎會(huì )消耗一半的待機功率預算。


最佳過零點檢測方案


為了解決上述難題,Power Integrations的LinkSwitch-TNZ離線式開關IC將725V功率MOSFET開關、電源控制器和無損耗過零點檢測器(ZCD)集成到了同一個封裝內。使用LinkSwitch-TNZ產品系列可設計出具有高效率、低待機功耗、最少元件數和AC過零點檢測功能的AC/DC電源。


LinkSwitch-TNZ IC的ZCD產生一個輸出信號,然后發送到微控制器并控制功率開關繼電器或可控硅,確保器件每次都能在過零點導通和關斷。ZCD信號邏輯跟隨AC輸入,信號每半個周期在過零點切換一次(見圖1)。LinkSwitch-TNZ器件的功耗低于5mW,符合零功耗標準。與典型的分立式ZCD方案中50至90mW的功耗相比,這非常具有優勢。


PI 無損耗過零點檢測提高智能家居和智能建筑效率和可靠性

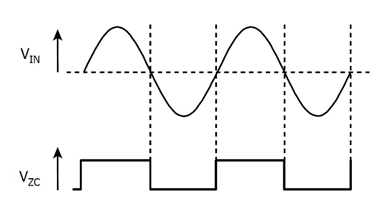

圖1:ZCD信號邏輯跟隨AC輸入,信號每半個周期在零電壓切換一次


LinkSwitch-TNZ降壓或反激式變換器的開關頻率為66kHz,有助于縮減電感和輸出電容的尺寸和成本,并允許在降壓方案中使用市售現成的低成本電感。頻率調制技術可降低電磁干擾,從而簡化濾波電路。該器件具有完善的安全保護特性,可在出現輸入和輸出過壓故障、器件過溫故障、電壓失調以及電源輸出過載或短路故障時保護器件及整個系統。


LinkSwitch-TNZ IC可將待機功耗降低60%,待機模式下消耗的電流不到100μA,從而使電源設計輕松符合全球性的空載和待機功耗標準。使用這種高度集成的器件系列,元件數量可以減少40%以上,具有比分立方案更大的適用性。


該器件系列支持反激、降壓和降壓-升壓拓撲結構,并且包括具有和不具有集成X電容放電功能的器件。在大型系統中用作輔助電源時,X電容放電功能可消除永久接入的泄放電阻,進一步降低待機功耗。LinkSwitch-TNZ器件適用于所有常見的拓撲結構,無論是否采用基于光耦的反饋。


非隔離降壓式變換器

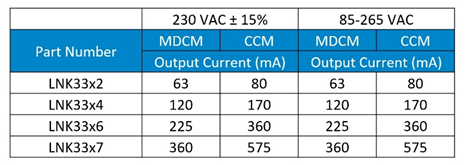

圖2所示為非隔離降壓式變換器中LinkSwitch-TNZ器件的典型輸出電流,器件在默認電流點及散熱充分的條件下工作,輸出電流范圍為63mA至575mA。工作模式主要為非連續導通模式(MDCM)和連續導通模式(CCM)。


PI 無損耗過零點檢測提高智能家居和智能建筑效率和可靠性

圖2:在LinkSwitch-TNZ元件型號中,x = 0表示僅具有過零點檢測功能的器件,


x = 1表示同時具有過零點檢測功能和X電容放電功能的器件


在MDCM和CCM工作模式之間進行選擇


在MDCM和CCM工作模式之間進行選擇時,設計者應該選擇LinkSwitch-TNZ器件、續流二極管和輸出電感,以實現最低的整體解決方案成本,同時提供足夠的功率。通常,MDCM可提供成本最低、效率最高的變換器。所有CCM設計都需要使用更大的電感和超快速(最大值為tRR 35ns)續流二極管。


隔離反激式變換器


反激式設計中的最大實際連續輸出功率如圖3所示。


PI 無損耗過零點檢測提高智能家居和智能建筑效率和可靠性

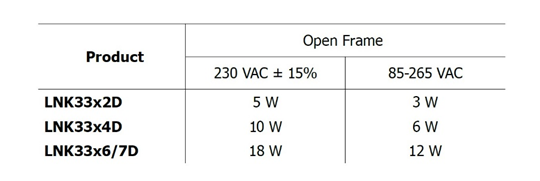

圖3:LinkSwitch-TNZ在不同輸入電壓下可以提供的最大實際連續輸出功率


在反激式設計中,LinkSwitch-TNZ可以提供超過80%的高效功率變換。此外,使用開/關控制可實現極低的輕載功耗,可以使更多的功能(例如顯示器、無線連接、傳感器等)在系統待機時處于激活狀態。


用于啟動項目的評估板


為幫助設計者加速項目,Power Integrations為L(cháng)inkSwitch-TNZ IC產品系列提供了一系列評估板,包括0.5W和2.5W非隔離降壓式變換器以及6W和10W隔離反激式設計。所有這些都包括無損耗ZCD功能,10W反激式評估板還包括X電容放電功能??捎迷u估板的實例包括:


?0.5W的DER-874 – 非隔離降壓變換器,具有6V/80mA輸出;<200μA的待機輸入電流;<20mW的空載輸入功率


?2.5W的RDK-866 – 非隔離降壓式變換器,具有5V/500mA輸出;音頻噪聲極低(<10dB);<50mW的空載輸入功率


?6W的RDK-877 – 隔離反激式變換器,具有12V/0.5A輸出;<30mW的空載輸入功率;帶載效率符合DoE6和歐盟CoC v5標準


?10W的DER-879 – 隔離反激式變換器,具有12V/0.75A和5V/0.2A輸出;<30mW空載輸入功率;符合所有現有和擬議的能效標準,包括ErP;具有X電容放電功能


這些低元件數的評估板都支持90V至305V的交流輸入電壓范圍,并且符合EN55022和CISPR-22 Class B傳導EMI限制。


總結


在越來越多的應用中,對AC主電源的高效導通和關斷是一個重要考慮因素,特別是采用繼電器或可控硅進行功率控制的設計。反復暴露于由不同步開關造成的高應力下,會(huì )對繼電器和可控硅的可靠性和使用壽命產生負面影響。在這兩種情況下,AC輸入過零點檢測可用于控制主功率器件的接入和關斷切換,以降低工作壓力并有助于延長預期壽命和提高可靠性。


設計者可以選用Power Integrations的LinkSwitch-TNZ,以提高可靠性,并在具有集成無損耗AC過零點檢測和X電容放電功能的應用中將待機功耗降低60%。使用LinkSwitch-TNZ產品系列可設計出具有出色的輕載效率、低待機功耗、最少元件數和AC過零點檢測功能的0.5W至18W AC/DC電源。
