如上一篇文章所述，這個電路也是由輸出電壓高的LDO供給電流，但由于流過的電流因二極管的VF而異，因此可以在一定程度上吸收兩個LDO之間的電壓差。輸出電壓的平衡關系可以通過以下公式來表示：



VOUT1－VF1（IOUT1）＝VOUT2－VF2（IOUT2）



VOUT1：LDO1的輸出電壓

VOUT2：LDO2的輸出電壓

VF1（IOUT1）：IOUT1的D1的VF

VF2（IOUT2）：IOUT2的D2的VF



例如，從圖中可以看出使用3.3V、1A輸出的LDO，且LDO1的輸出電壓比LDO2高1%時，各LDO供給負載的輸出電流是如何分配的。



在負載電流為1A的節點，即使LDO的輸出電壓差僅為1%，但電流分配卻有很大差異：LDO1為0.64A，LDO2為0.36A。



輸出電壓差為1%時的輸出電流分配



接下來，圖中給出了兩個LDO間的輸出電壓差對輸出電流的影響。

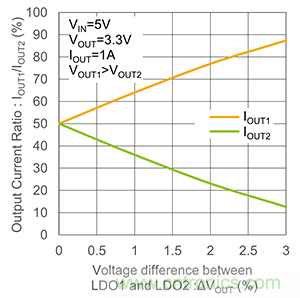

下圖表示LDO1比LDO2的輸出電壓高時各LDO的輸出電流之比。當兩個LDO的輸出電壓完全相同時，輸出電流的比率為50%（平均分配輸出電流），但隨著輸出電壓差的增加，電流比率的差也會(huì )隨之增加。例如假設LDO1的輸出電壓波動＋1%、LDO2的輸出電壓波動－1%，則LDO1的電流輸出為77%、LDO2的電流輸出為23%，電流分配很不平衡。



輸出電壓差對輸出電流比率的影響

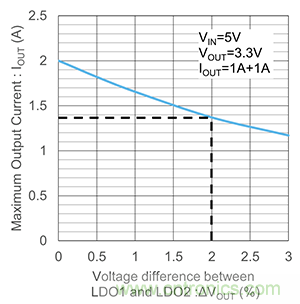

從下圖中可以看出當使用最大推薦輸出電流值為1A的LDO時，LDO間的輸出電壓差對LDO并聯電路的輸出電流的影響。



如果LDO之間完全沒有電壓差，則兩個LDO的輸出電流相等，因此可以輸出2A（1A+1A）的電流。但隨著LDO輸出電壓差的增加，能夠輸出的電流值越來越小。在LDO1的輸出電壓波動＋1%、LDO2的輸出電壓波動－1%的條件下，使用最大推薦輸出電流值為1A的LDO時，當兩個LDO中的一個達到1A時該LDO將達到最大輸出狀態，因此相對于2A的輸出電流能力，最多只能輸出1.37A的電流。



輸出電壓差對最大輸出電流的影響



最后請看負載調節圖表。



與LDO輸出相比，輸出電壓下降了二極管VF的量，并且二極管VF隨負載電流的增加而增加，因此輸出電壓進一步降低。



除了各LDO本來就有的負載調節器之外，二極管VF的影響也很大，而且輸出電壓的變化也很大，因此，如前所述，負載調節器并不理想。



負載調節



下一篇文章將介紹另一種方法：使用鎮流電阻進行LDO并聯。



關鍵要點:



?在使用二極管進行LDO并聯的方法中，由于輸出路徑中有二極管，因此輸出電壓會(huì )下降二極管VF的量，因此需要采取在LDO的輸出電壓設置中添加VF部分等相應的對策。



?每個二極管的VF存在個體差異，而且還會(huì )因負載電流和溫度而異，因此，無法期待精確的輸出電壓精度（負載調節器）。



?盡管使用二極管可以緩和輸出電壓差的問題，但無論如何，由于兩個LDO的輸出電壓存在壓差，各LDO的輸出電流分配還是具有很大波動。
