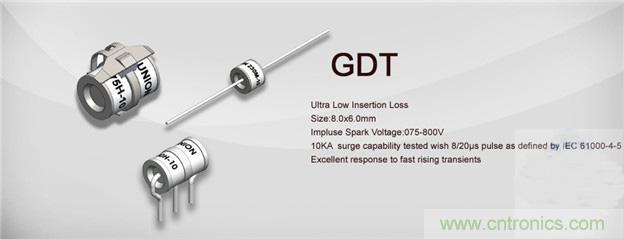

在電源系統的防雷保護電路中，陶瓷氣體放電管與壓敏電阻配合應用的方案很常見了，尤其是在通信系統、鐵路等領域已被廣泛應用。在電路保護方案中，壓敏電阻配合GDT應用，雖然有很多優勢，如：控制壓敏電阻的劣化、降低殘壓等，但是，在實際應用過程中，如果電路設計方案不妥當或電路保護元器件選型失誤的話，會(huì )導致保護電路出現燃燒、爆炸等故障，繼而影響系統的正常運行。接下來，將會(huì )介紹針對GDT與壓敏電阻配合應用中，會(huì )出現的問題發表見解，希望能夠幫助到有需求的您！

一、陶瓷氣體放電管與壓敏電阻串聯的問題

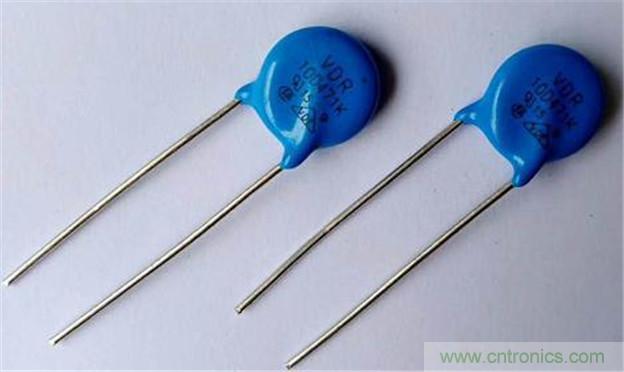

在防雷電路保護中，除了要重視電路保護效果之外，還要關注的另外一個重點是，防雷保護器件失效時對電路的影響。陶瓷氣體放電管與哪種類型壓敏電阻的配合應用，與保護電路的可靠安全性息息相關。目前，在防雷電路保護中，使用的壓敏電阻類型有：壓敏電阻串聯保險絲、壓敏電阻貼裝溫度保險絲、帶機械脫扣模式的壓敏電阻等，具體運行工作情況如下：

1）GDT與壓敏電阻串聯保險絲或貼裝溫度保險絲：在運行之中，壓敏電阻發生擊穿短路失效后，倘若電路中的短路電流無法熔斷保險絲，此時串聯的陶瓷氣體放電管將會(huì )從輝光放電轉為弧光放電，高熱會(huì )導致PCB板或組裝的塑料外殼發生燃燒或GDT炸裂。

2）GDT與帶機械脫扣模式的壓敏電阻：帶機械脫扣模式的壓敏電阻具有很好的失效保護功能，就算出現異常時，也可以使保護電路與電源安全脫離開。

二、陶瓷氣體放電管與壓敏電阻并聯的問題

在某些保護電路上，會(huì )用到陶瓷氣體放電管與壓敏電阻并聯應用的模式，這種情況下，基本上不存在續流的問題。壓敏電阻與GDT并聯，主要是利用壓敏電阻來響應過電壓的波頭，然后依靠壓敏電阻的殘壓將陶瓷氣體放電管點火導通泄放大的沖擊電流。

在這種電路保護方案中，壓敏電阻的壓敏電壓選擇是決定保護效果的關鍵。如果壓敏電阻的壓敏電壓過低，將會(huì )出現壓敏電阻被損壞，而陶瓷氣體放電管不工作的現象，根本起不到保護電路的作用。

三、陶瓷氣體放電管與壓敏電阻組合為一體的問題

如今，陶瓷氣體放電管與壓敏電阻組合成一體化、小型化的防雷模塊，廣泛應用于鐵路系統和通信行業。在陶瓷氣體放電管與壓敏電阻組合為一體化的保護電路中，如何進行電路連接是保障一體化防雷模塊安全可靠性的關鍵。

工程師發表了看法：

1）不建議陶瓷氣體放電管與壓敏電阻進行貼面焊接，由于這兩者的熱膨脹系數不同，如果將GDT直接焊接在壓敏電阻的基片銀面上，遭受強電流沖擊時，會(huì )直接損壞。

2）為了保證防雷模塊失效后能夠安全脫離電源系統，此時，失效保護的脫扣點位置和脫扣模式非常重要。
