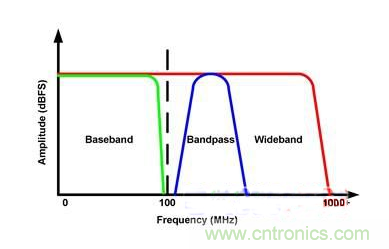

【導讀】開始新設計時，最先需要選擇的參數是帶寬。根據應用不同，有三類前端可供使用：基帶、帶通（或超奈奎斯特頻率，也稱窄帶）以及寬帶，如下圖所示。
開始新設計時，最先需要選擇的參數是帶寬。根據應用不同，有三類前端可供使用：基帶、帶通（或超奈奎斯特頻率，也稱窄帶）以及寬帶，如下圖所示。
基帶設計要求的帶寬是從DC（或低MHz區）到奈奎斯特頻率（通常約為100 MHz或更低）。這類設計可以采用放大器或變壓器（巴倫）。
帶通設計意味著在高中頻時只使用轉換器帶寬的一小部分，大約20-60MHz帶寬。 中心頻率可以低至100MHz，但多數情況下為140、170或190MHz。 對于更新的GSPS轉換器產品，可以使用更高的中頻頻率。 這種設計通常使用變壓器或巴倫。 不過，如果較高頻率下的動態性能仍然足夠，也可以使用放大器。
寬帶設計通常指需要使用轉換器全部性能的設計。 在三種設計中，這種設計的帶寬最寬，因而是最具挑戰性的前端設計。 這類應用的帶寬范圍為DC（或低MHz區）至GHz區，常常采用寬帶巴倫。
記住，轉換器的全功率帶寬與可用帶寬或采樣帶寬是不一樣的。 全功率帶寬是精確獲取信號以及正確建立內置前端所需的帶寬。 選擇此區域內的中頻頻率不是個好主意，因為結果會(huì )造成系統性能發生較大變化。
根據轉換器數據手冊中說明的額定分辨率和性能，全功率帶寬遠大于采樣帶寬，可能是其兩倍。 設計應當使用采樣帶寬，而不要使用額定全功率帶寬的最高頻率部分，否則動態性能（SNR/SFDR）會(huì )下降。 通常，數據手冊會(huì )規定能夠在轉換器采樣帶寬內保證額定性能的經過生產測試的頻率。
