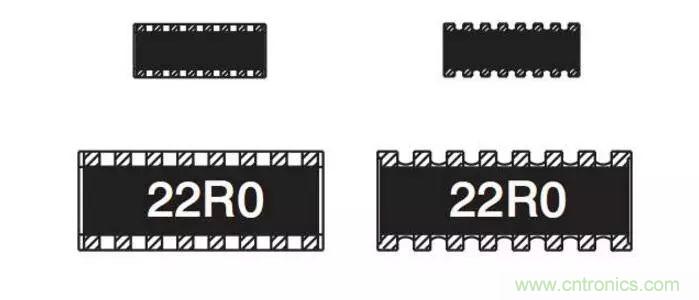

在三位數字中，從左至右的第一、第二位為有效數字，第三位表示前兩位數字乘10的N次方（單位為Ω）。如果阻值中有小數點，則用“R”表示，并占一位有效數字。例如：標示為“103”的阻值為10&TImes;10=10kΩ；標示為“222”的阻值為2200Ω即2.2kΩ；標示為“105”的阻值為1MΩ。



需要注意的是，要將這種標示法與一般的數字表示方法區別開來，如標示為220的電阻器阻值為22Ω，只有標志為221的電阻器阻值才為220Ω。



標示為“0”或…000”的排阻阻值為OΩ，這種排阻實際上是跳線（短路線）。







一些精密排阻采用四位數字加一個字母的標示方法（或者只有四位數字）。前三位數字分別表示阻值的百位、十位、個位數字，第四位數字表示前面三個數字乘10的N次方，單位為歐姆；數字后面的第一個英文字母代表誤差（G=2％、F=1％、D=0.25％、B=O.1％、A或W=0.05％、Q=0.02％、T=0.01％、V=0.005％）。如標示為“2341”的排阻的電阻為234&TImes;10=2340Ω。





內存芯片下方均勻分布的“芝麻粒”，實際上是位于內存顆粒和金手指之間的“排阻”。排阻，是一排電阻的簡稱。



我們知道，內存在處理、傳輸數據時會(huì )產生大小不一的工作電流。而在內存顆粒走線的必經之處安裝一排電阻，則能夠幫助內存起到穩壓作用，讓內存工作更穩定。從而提升內存的穩定性，增強內存使用壽命。



而你說的內存右邊角上的“小綠豆”。我們一般稱之為SPD。SPD是一存儲體，它存儲了廠商對內存的詳細配置信息：如內存的工作電壓，位寬，操作時序等。每次開機后自檢時，系統都會(huì )首先讀取內存SPD中的相關信息，來自動配置硬件資源，以避免出錯。上拉、限流。和普通電阻一樣，相比而言簡化了PCB的設計、安裝，減小空間，保證焊接質量。







排阻引腳說明



1與a2與b3與c4與d之間的電阻都是10歐，與其它的管腳沒有任何關系．就是一排電阻，做在了一個原件上．．



有的還有一個公腳，就是為了方便使用，拿萬用表量一下就會(huì )發現所有腳對公共腳的阻值均是標稱值，除公共腳外其它任意兩腳阻值是標稱值的兩倍，很明顯任意兩腳通過公共腳腳串聯的嘛！用在有很多上下拉電阻的場合應用特方便，比如并行通訊線上，還節省空間。





上拉就是將不確定的信號通過一個電阻嵌位在高電平，電阻同時起限流作用，下拉同理。上拉是對器件注入電流，下拉是輸出電流，弱強只是上拉電阻的阻值不同，沒有什么嚴格區分，對于非集電極（或漏極）開路輸出型電路（如普通門電路）提升電流和電壓的能力是有限的，上拉電阻的功能主要是為集電極開路輸出型電路輸出電流通道。



另外其他I/O口都是準雙向口且都有驅動能力，P0口也是準雙向口但是驅動能力小，加排阻說白了就是給P0加驅動電路，電源通過排阻向P0口供電，使其能夠驅動與P0口相連的元件。









先找出排阻的公共端。公共端在排阻標有小白點的一側。也可以用萬用表電阻檔測量一下，任意選擇一端，測量該端與其余引腳的電阻，若個引腳的電阻相等，該端為公共端，否則，另一端為公共端。







公共端連接單片機電源，其它引腳分別連接單片機IO口。具體焊接方法與焊接普通電阻一樣，只是引腳多一點而已?？上群附觾啥?，定位后，再焊接中間引腳。



如圖：帶點的一端為排阻的公共端。







RP是排阻，J0就接數碼管的段碼。把排阻有字的一面對著自己，最左端有一個圓點右或方點，對應的管腳就是公共腳了。
