極大降低系統功耗的一種方法是對高速數據轉換器的電源進行優化。數據轉換器 設計和工藝技術的一些最新進展，讓許多新型 ADC  可以直接由開關電源來驅 動，從而達到最大化功效的目的。   系統設計人員們習慣在開關穩壓器和 ADC  之間使用一些低噪、低壓降穩壓器 (LDO)，以清除輸出噪聲和開關頻率諧波（請參見圖 1）。但是，這種干凈的電 源設計的代價是高功耗，因為 LDO 要求壓降余量來維持正常的運行。最低壓降 一般為 200  到 500mV，但在一些系統中其可以高達 1  到 2V（例如，ADC 的3.3-V 電壓軌產生自一個使用 LDO 的 5V 開關電源時）。

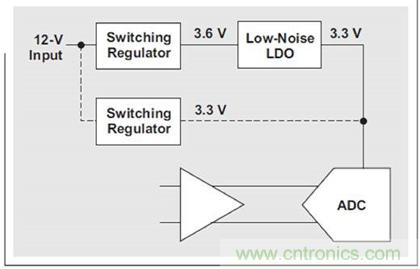

圖 1  從傳統電源轉到最大功效電源





就一個要求  3.3-V  電壓軌的數據轉換 器而言 ，300mV  的  LDO  壓降增加約10%  的 ADC  功耗。這種效應在數據轉換器中得到放大，因為它具有更小的工藝節點和更低的電源電壓。例如，1.8V 時，相同 300-mV 壓降增加約 17%（300mV/1.8  V）的 ADC  功耗。因此，將該鏈的低噪聲 LDO  去除可以產生巨大的節能效果。去除 LDO 還可以降低設計的板級空間、熱量以及成本。

本文闡述了包括超高性能 16 位 ADC 在內的一些 TI 高速 ADC 可在 ADC 性能無明顯降低的條件下直接通過開關穩壓器驅動。為了闡述的方便，我們對兩 款不同的數據轉換器（一款使用高性能 BiCOM  技術（TI  的 ADS5483），另 一款使用低功耗 CMOS  技術（TI  的 ADS6148）進行了開關電源噪聲敏感性研 究。本文的其他部分對所得結果進行了一一介紹。   BiCOM  技術—ADS5483   這種工藝技術實現了寬輸入頻率范圍下的高信噪比  (SNR)  和高無雜散動態范圍 (SFDR)。BiCOM  轉換器一般還具有許多片上去耦電容和非常不錯的電源抑制比 (PSRR)。

我們對 ADS5483  評估板 (ADS5483EVM)  進行了電源研究，其具有一個使用  TI  TPS5420  開關穩壓器  (Sw_Reg)  的板上電源；一個低噪聲LDO（TI  的 TPS79501）；以及一個外部實驗室電源使用選項。我們使用圖 2  所示不同結構實施了 5  次實驗，旨在確定 ADS5483  通過一個開關穩壓器直接運行時出現的性能降低情況。由于 ADS5483  模擬 5-V 電源到目前為止表現出對電源噪聲的最大敏感性，因此該研究忽略了 3.3-V 電源的噪聲。ADS5483  產品說明書中列出的  PSRR  支持這種情況：兩個  3.3-V  電源的  PSRR  至少高出5-V 模擬電源 20 dB。

圖 2  使用 ADS5483EVM  的 5 次實驗電源結構



5  次實驗的結構變化配置如下：   實驗 1—一個 5-V 實驗室電源直接連接到 5-V 模擬輸入，同時繞過開關穩壓器(TPS5420)  和低噪聲 LDO (TPS79501)。使用一個板上 LDO（TI  的 TPS79633）生成 ADS5483  低敏感度 3.3-V 模擬及數字電源的 3.3-V 電壓軌。

實驗 2—將一個  10-V  實驗室電源連接到  TPS5420  降壓穩壓器，其使用一個5.3-V  輸出。這樣可為 TPS79501  提供一個 300-mV  壓降，從而生成一個 5-V電壓軌。

實驗 3—使用 TPS5420，從 10-V 實驗室電源生成一個 5-V 電壓軌。本實驗中， 我們繞過了 TPS79501  低噪聲 LDO。圖 3a 表明，如“實驗 2”連接的  LDO 較 好地減少了開關穩壓器的 5.3-V 輸出峰值電壓。但是，圖 3b 表明 5-VVDDA  電壓軌鐵氧體磁珠之后輸出沒有巨大的差異。

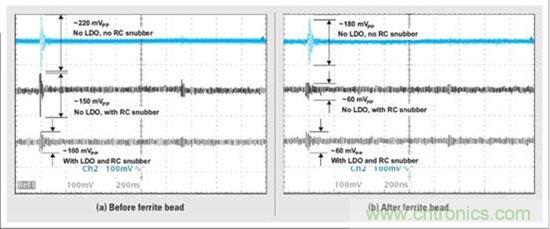

圖 3  實驗 2（使用 LDO）和實驗  3（無 LDO）的示波器截圖對比




實驗 4—本實驗配置方法與“實驗 3”相同，但去除了  TPS5420  輸出的 RC 緩 沖器電路，其會(huì )引起高振鈴和大開關頻率雜散。我們可在圖 4  中清楚的觀察到 RC 緩沖器電路的影響。去除 LDO 并沒有在鐵 氧體磁珠之后表現出明顯的差異，而去除 RC  緩沖器電路則會(huì )導致更大的清潔5-VVDDA  電壓軌電壓峰值進入 ADC。我們將在稍后詳細研究 RC 緩沖器電路的 影響。

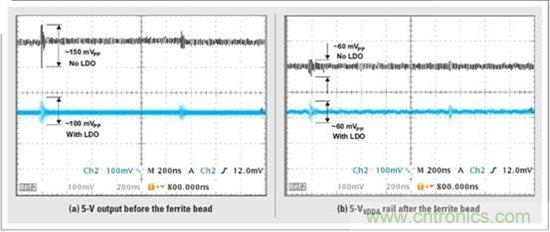

圖 4 5-VVDDA  電壓軌的電源噪聲




實驗 5—將一個  8-Ω  功率電阻連接到  5-V  電源，模擬如現場可編程門陣列 (FPGA) 等額外負載。TPS5420 必須提供更高的輸出電流，并更努力地驅動其內 部開關，從而產生更大的輸出雜散。通過重復進行“實驗 2”、“實驗 3”和“實 驗 4”可以測試這種配置。

測量結果
我們利用輸入信號頻率掃描對比了 5  個實驗。先使用 135  MSPS 采樣速率然后 使用 80 MSPS  采樣速率對三個 ADS5483EVM 實施了這種實驗，均沒有觀察到 巨大的性能差異。在使用 135-MSPS  采樣速率情況下，SNR 和 SFDR 的頻率掃描如圖 5  所示。 在 10  到 130MHz  輸入頻率下 SNR  的最大變化約為 0.1dB。SFDR  結果也非 常接近；在某些輸入頻率（例如：80MHz）下，可以觀測到下降 1  至 2 dB。

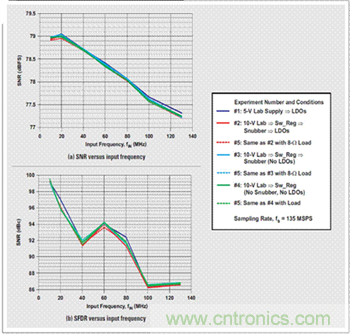

圖 5 10 到 130MHz  輸入頻率掃描




5 個實驗的 FFT 曲線圖對比（請參見圖 6）顯示噪聲底限或雜散振幅沒有出現 較大的增加。使用 LDO  清除開關噪聲使得輸出頻譜看起來幾乎與干凈 5-V 實 驗室電源完全一樣。去除 LDO 以后，我們觀測到從開關穩壓器產生了兩個雜散， 其具有一個來自 10-MHz 輸入音調的約 500 kHz  頻率偏置。RC 緩沖器電路降 低這些雜散振幅 約  3dB，從約  –108  dBc  降到了約  –111  dBc。這一值低于 ADS5483  的平均雜散振幅，其表明 ADS5483  可以在不犧牲 SNR 或 SFDR 性 能的情況下直接由一個開關穩壓器來驅動。

圖 6 500-kHz  偏置雜散 65k-點  FFT  圖




RC  緩沖器 降壓穩壓器輸出能夠以相當高的開關速度對非常大的電壓實施開關操作。本文 中，將 TPS5420  的輸入電壓軌設定為 10V，我們可以在輸出端觀測到許多過沖 和振鈴，如圖 7a  所示。為了吸收一些電源電路電抗能量，我們將 RC  緩沖電 路添加到了 TPS5420  的輸出（請參見圖 7b）。

該電路提供了一個高頻接地通路， 其對過沖起到了一些阻滯作用。圖 7a 表明 RC 緩沖器降低過沖約 50%，并且 幾乎完全消除了振鈴。我選用了 R = 2.2Ω  和 C = 470 pF 的元件值。穩壓器的 開關頻率范圍可以為 500kHz  到約 6MHz，具體取決于制造廠商，因此可能需 要我們對 R  和 C  值進行調節。這種解決方案的代價是帶來一些額外的分流電 阻 AC 功耗（盡管電阻非常的?。?，其降低穩壓器總功效不足 1%。

圖 7 TPS5420  開關穩壓器




我們將 10MHz 輸入信號標準化 FFT 圖繪制出來，以對比“實驗 1”到“實驗4”（請參見圖  8）。TPS5420  的雜散在約 500kHz 偏置時清晰可見。緩沖器降低雜散振幅約 3dB，而低噪聲 LDO 則完全消除了雜散。需要注意的是，RC 緩沖器（無 LDO）的雜散振幅約為 -112dBc，遠低于 ADS5483  平均雜散振幅，因此 SFDR 性能并未降低。

圖 8“實驗  1”到“實驗  4”的標準  FFT  圖

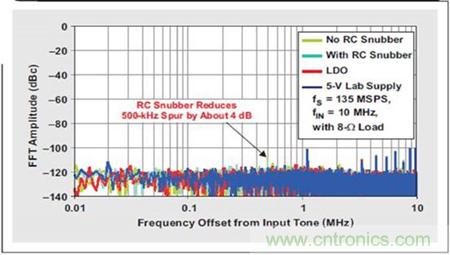

在“實驗 5”中，我們將一個 8-Ω  功率電阻添加到 5-VVDDA  電壓軌，旨在模擬 電源的重負載。標準化 FFT 圖（請參見圖 9）并未顯示出很多不同。去除 RC 緩 沖器以后，雜散增加約 4.5dB；其仍然遠低于平均雜散振幅。

圖 9  添加 8-Ω  負載的標準化 FFT  圖




CMOS  技術—ADS6148   當關注如何在保持較佳 SNR  和 SFDR  性能的同時盡可能地降低功耗時，我們 一般利用 CMOS  技術來開發高速數據轉換器。但是，CMOS  轉換器的 PSRR 一般并不如 BiCOM ADC 的好。ADS6148  產品說明書列出了 25 dB 的 PSRR， 而在模擬輸入電源軌上 ADS5483  的 PSRR 則為 60dB。

ADS6148EVM 使用一種板上電源，其由一個開關穩壓器 (TPS5420) 和一個低 噪聲、5-V 輸出 LDO (TPS79501)  組成，后面是一些 3.3-V 和 1.8-V 電源軌的 低噪聲 LDO（請參見圖 10）。與使用 ADS5483EVM  的 5  個實驗類似，我們 使用 ADS6148EVM  進行了下面另外 5  個實驗，其注意力只集中在 3.3-VVDDA 電 壓 軌 的 噪 聲 上 面 。 1.8-VDVDD   電 壓 軌 外 置  TPS5420  實 驗 表 明 對  SNR  和 SFDR 性能沒有什么大的影響。

圖 10 使用 ADS6148EVM  的 5 個實驗電源結構



實驗 6—將一個 5-V  實驗室電源連接到兩個低噪聲 LDO（一個使用 3.3-V  輸 出，另一個使用 1.8-V 輸出）的輸入。LDO 并未給實驗室電源帶來任何有影響 的噪聲。實驗 7—將一個  10-V  實驗室電源連 接到  TPS5420  降壓穩壓器，其與 一個5.3-V  輸出連接，像“實驗 2”連接  ADS5483  一樣。TPS79501  生成了一個過濾后的 5.0-V 電壓軌，其向 3.3-V 輸出和 1.8-V 輸出 LDO 提供輸入，如圖 10所示。  實驗 8—所有 3.3-VVDDA 電壓軌  LDO  均被繞過。TPS5420  配置為一個 3.3-V 輸出，該輸出直接連接到 3.3-VVDDA 電壓軌。TPS79601  生成 1.8-VDVDD 電壓軌， 并通過一個外部 5-V 實驗室電源供電。

實驗 9—該實驗配置方法與“實驗 8”相同，但去除了  TPS5420  輸出的 RC 緩 沖器電路。  實驗 10—一個 4-Ω  功率電阻連接到 TPS5420 的 3.3-V 輸出。這樣做可極大地 增加  TPS5420  的輸出電流，從而模擬一個附加負載。另外，像“實驗  5”的ADS5483  一樣，它帶來了更高的開關雜散和更多的振鈴。

圖 11 顯示了“實驗 7”、“實驗 8”和“實驗 9”產生的一些 3.3-VVDDA 輸出波 形。有或無 LDO 的峰值電壓振幅存在一些差異，但 RC 緩沖器可降低 60%  的 峰值噪聲。


圖 11 鐵氧體磁珠后測得 3.3-VVDDA 電壓軌實驗示波器截圖對比




測量結果   利用輸入信號頻率掃描，通過對比“實驗  6”到“實驗  10”，我們可以研究ADS6148  對電源噪聲的敏感性。先使用 135  MSPS  然后使用 210  MSPS  的采樣速率 (fs)  對三個 ADS6148EVM  進行數次實驗。我們沒有探測到有較大的性能差異。

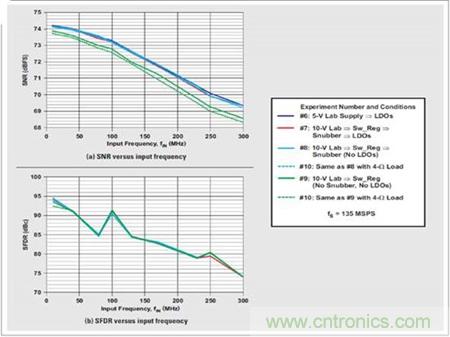

使用  135-MSPS  采樣速率，SNR  和  SFDR  的頻率掃描如圖  12  所示。高達300MHz 輸入頻率下 SNR 的最大變化為 0.1  到 0.2dB。但是，一旦移除了 RC緩沖器電路，噪聲便極大增加，從而降低 SNR 約 0.5  到 1dB。圖 12b  顯示了 5  次 ADS6148  實驗輸入頻率的 SFDR  變化。我們沒有觀測到 較大的性能降低。

圖 12 10 到 300MHz  的輸入頻率掃描

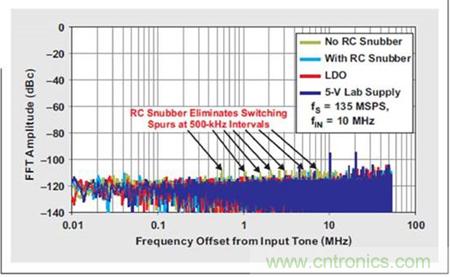

對比圖 13  所示 FFT 圖，我們知道了無 RC 緩沖器 SNR 稍微減少的原因。去 除 RC  緩沖器電路后，在 ADS6148  輸出能譜中，我們可以看到分布間隔約為500kHz（TPS5420  開關頻率）的眾多小雜散，如圖 13  所示。相比 ADS5483， 這些小雜散更占主導，并且因為 ADS6148  的固有低 PSRR SNR  大大降低。但 是，圖 13  所示 FFT 圖還表明添加的 RC 緩沖器電路較好地彌補了這一不足。

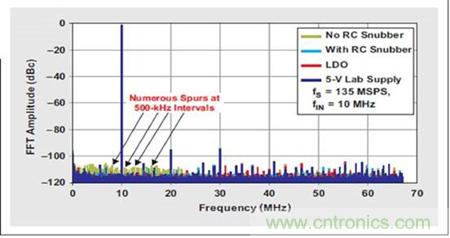

圖 13 大批雜散的 65k  點 FFT  圖






圖  14  所示標準化  FFT  圖表明開關穩壓器的雜散高出  ADC  平均噪聲層約  5 到 6dB。其非常低，以至于其對 SFDR 減少無法產生影響，但卻明顯地影響了 ADC 的 SNR。

圖 14 標準化 FFT  圖表明使用 RC  緩沖器的好處
