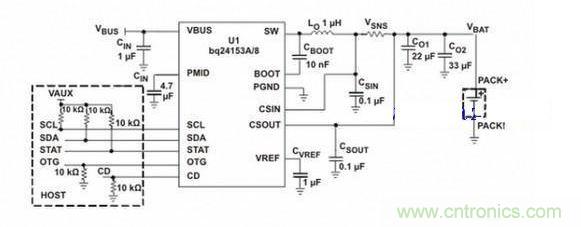

bq24153A/6A/8/9 完全集成開關模式單節鋰離子電池充電器是一個緊湊，靈活，高效率的，友好的USB開關模式充電管理設備的單節鋰離子電池，鋰聚合物電池，使用廣泛的便攜式應用。充電參數可以通過I2C接口進行編程。該IC集成了一個同步PWM控制器，功率MOSFET小號，輸入電流檢測，高精度電流和電壓調節，充電終止，成為一個小型WCSP封裝。



IC對電池充電分為三個階段：調節，恒定電流和恒定電壓。自動限制輸入電流的設定值由主機。充電終止基于電池電壓以及用戶可選擇的最小電流電平上。復位控制的安全定時器，I2C接口提供了一個安全備份。在正常操作時，IC會(huì )自動重新啟動充電周期，如果電池電壓降到內部閾值以下，并自動進入睡眠模式或高阻抗模式，當輸入電源被拿掉?？沙潆姞顟B(tài)報告給主機使用的I2C接口。在充電過程中，在IC監視它的結溫（TJ），降低充電電流一旦TJ增加至約125℃。支持USB OTG設備，bq24153A / 8可提供VBUS通過提高電池的電壓（5.05V）?？稍?0引腳WCSP封裝的IC 。
