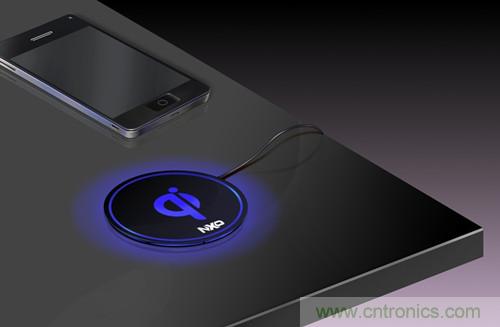

借助恩智浦解決方案，只需不到10個外部元器件以及Qi線圈和諧振電容，即可構建完整的低功耗5V Qi A5/A11無線充電發射器。恩智浦NXQ1TXA5系統級芯片尺寸極小，這意味著整個發射器可以放在面積小于1.5平方厘米的PCB上且元器件均位于一側。這開辟了創(chuàng )新無線充電板設計的精彩可能性，包括在Qi線圈中心安裝發射器。恩智浦在全球移動通信大會(huì )（7號展廳7E30展位）上展示其突破性的參考設計和5V Qi無線充電器原型，要觀看該產品演示的視頻，請點擊：http://v.youku.com/v_show/id_XNjc4OTYzMDky.html

此外，恩智浦將展示適用于12V和19V Qi發射器的兩個“智能”無線充電參考設計，設計中采用NFC（近距離無線通信）技術。通過加入NFC，無線充電器可以提供各種附加功能。消費者可以通過各種支持NFC的手機或平板電腦配置無線充電板，并且可以利用NFC來“喚醒”無線充電器，從而在不使用時實現零待機電流。其他智能功能包括自動藍牙配對，或在支持NFC的手機放在充電板上時啟動應用程序和Web站點。

恩智浦半導體無線充電解決方案營銷總監Rick Dumont表示，“我們的全新5V Qi發射器無線充電解決方案使我們的主要客戶能夠構建超小型Qi發射器——大幅降低便攜式無線充電器設計的系統成本并提供較高的自由度。通過顯著降低Qi發射器的尺寸和成本，我們將打開令人興奮的可能性，使手機制造商能夠將無線充電板作為標配提供。我們已經就使用NFC的‘智能’無線充電解決方案收到大量反饋。具有NFC的下一代Qi無線充電板將使用戶能夠將音樂(lè )流傳輸到其藍牙揚聲器并在充電時向他們的移動設備提供有用的內容——同時節省整體功耗。”

在5V Qi無線發射器中實現突破性集成

NXQ1TXA5系統級芯片集成有功率控制器、數字信號處理(DSP)、電壓調節、異物檢測(FOD)、驅動發射器線圈的全橋功率級以及片上電流和電壓測量電路——只需極少外部元器件，即可完成整個解決方案。該器件采用恩智浦CoolFlux™ DSP技術，極其省電，待機功率低于2 mW。

NXQ1TXA5的參考設計構成一個完整的無線充電器，專為滿足5V充電器的低功耗Qi A5/A11規格而設計，并可以通過標準USB墻式充電器或PC USB端口供電。恩智浦的高效GreenChip™ TEA1720 SMPS控制器是該低功耗參考設計的補充，可實現整體低功耗待機操作。

極為高效的“智能”無線充電

恩智浦無線充電發射器設備系列中的其他兩個參考設計包括：NXQ1TXA6，專為符合12V充電發射器的Qi A6標準而設計，以及NXQ1TXA1，專為符合19V充電發射器的Qi A1/A10標準而設計。NXQ1TXA1和NXQ1TXA6都采用7平方毫米的小型封裝，32個引腳間距僅0.5毫米，便于PCB設計。恩智浦提供了一個元器件數量極少的參考設計，該設計基于NXQ1TXA1和NXQ1TXA6、GreenChip NWP2081半橋驅動器和適用于線圈驅動功率橋的NX2020N2低RDS(on)溝道MOSFET等產品組合的其他高性能元件。
