中心論題：
- Soxyless原理
- 功率MOSFET模型
- 典型應用和仿真
- Soxyless實現
- 硅集成實現
解決方案：
- 已經開發出專用的功率MOSFET驅動器
- 功率MOSFET驅動器由混合的推挽輸出電路組成
- 電路的工作原理如同有源電壓鉗位網絡(luò )
在工作于自激振蕩模式的SMPS中，需要檢測磁芯的完全去磁狀態。去磁檢測的最新技術基于對與變壓器主繞組耦合的輔助繞組的使用。此繞組可對磁芯實際去磁后出現的零電壓進行檢測(ZCD)。在準諧振工作中，重新啟動新一輪導通周期的最佳時機位于功率MOSFET漏極電壓的“谷點”處。電壓ZCD和漏極電壓谷點之間的時間間隔取決于漏極振鈴周期。
本文描述了一種被稱為SOXYLESS的新技術，它無需采用輔助繞組和時間補償元件就能進行“谷點”檢測?！ ?/p>
Soxyless原理

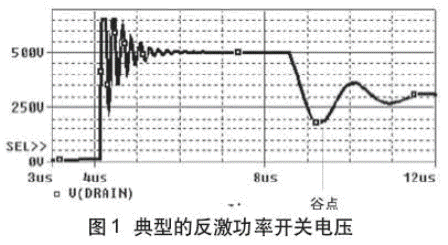

圖1表明了反激SMPS的功率MOSFET漏極上的電壓 。

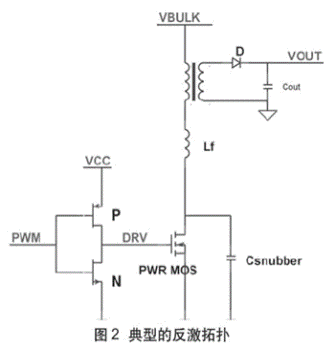

為了工作在開關導通準諧振狀態，最佳時刻必須和漏極電壓的“谷點”相對應。此事件和存儲在漏極總電容中的最小能量相重合：
開關導通時該能量越小，SMPS的損耗和干擾就越小。
“谷點”檢測基于對流經功率MOSFET柵極節點的電流的測量。在功率MOSFET漏極上出現的平坦電壓末端，電壓的變化由Lp變壓器電感與漏極上的總電容之間傳輸的諧振能量決定。當電壓由平坦電平下降至SMPS的VIN dc電壓時，MOSFET漏極上的振蕩電壓便會(huì )發生變化。在柵極和漏極之間，形成一個固有的MOSFET電容。因此，便產生一個電流流經功率MOSFET柵極。
施加到電容上的電壓源提供對電壓有負90°相移的電流。所以當電流上升到零點時，電壓便對應于其峰值。所述的Soxyless技術包含檢測正柵極電流的過零檢測器(ZCD)以確定“谷點”的出現。
本文將從SMPS初級側接地點流出的電流通過下部柵極驅動器流向功率MOSFET柵極的方向定義為負。
在半導體技術中，驅動并測量這樣的負電流并非易事。
功率MOS柵極上產生的電流與漏極電壓和電容之間的關系可表述成如下：
其中Zc為電容阻抗：
此柵極電流的大小取決于MOSFET、諧振頻率F和在平坦電壓末端漏極上的電壓擺幅(Vring)。
谷點發生在諧振周期的一半處：
其中：Lp是變壓器初級電感；Cdrain是MOSFET漏極上的總電容。此電容包括緩沖電容(如有)，變壓器繞組雜散電容和MOSFET寄生電容。
功率MOSFET模型
MOSFET的物理結構導致其端口之間形成電容。金屬氧化物柵極結構決定了柵極到漏極(Cgd)以及柵極到源極(Cgs)的固有電容。漏極和源極之間的PN結(Cds)是因P+體的存在而產生，其中MOS單元建立在N+襯底頂部上的外延層附近。
Cgd和Cgs電容在高溫中非常穩定，因為其介電材料由玻璃制成。

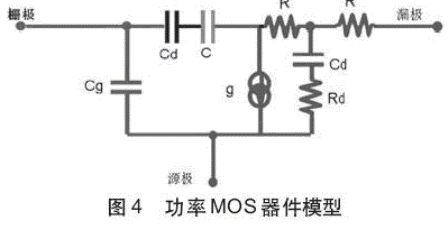

圖4為功率MOSFET的器件模型。該模型顯示存在3個電源電容，如圖4所示。此種表示法更像是出自于器件工程師之手，而非應用工程師。實際上，在應用中使用的功率MOSFET的參數應是可從功率器件接入節點處測得的全局性代表參數。這意味著應用數據表中使用了其他電容定義，是內部電容的組合。

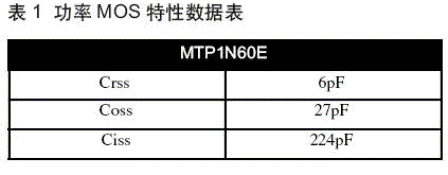

作為例子，表1顯示了安森美半導體MTD1N60E數據表上的不同電容?！?/p>
Crss電容表示共源極配置中的短路反向傳輸電容。此參數表示了功率MOSFET在反激式SMPS的關斷階段中的狀態。
典型應用
作為典型實例，諧振頻率在500kHz的范圍內，從漏極平臺到谷點的電壓變化為100V。根據式3，一般柵極電流峰-峰值幅度的大小是10mA。負值部分的范圍是5mA。
Crss值隨著功率MOSFET生產商的不同而變化。對最常用的功率MOSFET所做的調查顯示，Crss在10pF和100pF之間變化。
另一方面，漏極上的總電容越大，諧振頻率就越低。經過適當的折衷，將在變化中流進柵極的電流選為30mA峰-峰值以對應15mA正負電流。
仿真
圖5顯示了采用簡化功率MOS模型的混合驅動。
漏極電壓源的電壓是反激結構的簡化表示，它包括耦合電感、次級二極管和電容、負載及輸入儲能電壓源。
PSPICE仿真使用MTD1N60E功率MOSFET 和100pF緩沖電容。
電容Crss的值為6pF。

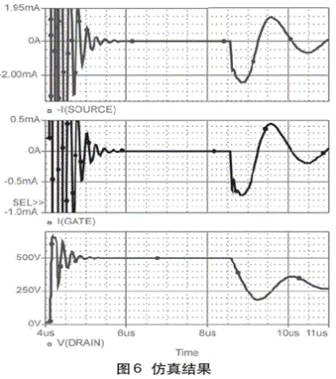

圖6中的波形表示仿真結果。
a.上方的曲線代表功率MOS的柵極電流。圖中的左邊部分對應于關斷之后出現的寄生振蕩。漏極上出現的任何dV/dt都會(huì )在周?chē)须娙葜挟a(chǎn)生相應的電流。
b.中間曲線表示流經功率MOS源極的電流。
c.下方曲線是功率MOS的漏極電壓。
柵極和源極電流在形狀上可以相互比擬。兩者幅度之間的關系可近似地用Crss和Coss的值來表示：
Coss/Crss = 27/6=4.5
Igate/Isource=3.4
Soxyless實現
已經開發出專用的功率MOSFET驅動器，可通過MOS和雙極晶體管的混合電路來測量負柵極電流，該電路不經過底部而是經由參考正Vcc電壓的路徑傳輸負柵極電流。因此，測量的電流從Vcc軌經過簡單的補償電路流至柵極，該電路的工作相當于有源負電壓鉗位。結果，“負柵極電流”轉換為便于處理的正電流。因此，使用簡單的比較器便可進行柵極電流過零檢測，從而提供“谷點”信號。
圖7為Soxyless功能的方塊原理圖。功率MOSFET驅動器由混合的推挽輸出電路組成(上部的PMOS+下部的NMOS和PNP并聯)。在閉塞窗之后禁用Q1 NMOS。在其余的關斷反激序列中只有Q2 PNP保持導通。這種技術無須考慮功率MOS Toff之后出現的振鈴。如果假設下面的FET其Rdson為10W，則10mA柵極電流就能產生一個100mV信號。這是任何使用CMOS結構的典型MOSFET驅動器的典型性能。
因為Q2 PNP不能流過任何反向電流，只要負電流出現，體二極管就開始導通，形成一個對地的負電壓。選擇Vacl電壓源使得一旦Q3的源極存在負電壓，NMOS的柵極就導通。負柵極電流流過Q3。此電路的工作原理如同有源電壓鉗位網絡(luò )。
于是體二極管電壓鉗位到：
的Vacl值接近于Vth，這決定了DRV電壓接近于驅動器的接地點。用這種方法可以實現虛擬接地。
Q3電流通過M1產生鏡像。鏡像電流通過Rsig 產生“信號”。信號的擺幅可與Vzcd進行比較，用來創(chuàng )建Vvalley信號。為了實現Vvalley信號不受干擾和靈敏的檢測，必須選擇發生在零點檢測前一點的Vzcd電平，以便補償比較器的傳輸延遲。
硅集成實現
在Soxyless功能模塊中處理的信號是非常高速的信號。在典型的應用中，磁芯去磁之后發生的振鈴周期在500kHz范圍內。對應的半周期的數量級為1ms。很明顯，谷點檢測速度是一個影響精度的因素。
Soxyless模塊的主要功能為：?jiǎn)?dòng)PNP;禁用推挽驅動器的下部NFET;在漏極電壓振蕩的負dV/dt部分在驅動器輸出DRV上形成“虛擬地”;捕獲(流出DRV輸出端的)負電流;檢測“正向ZCD DRV電流”。
對于前兩點，常規的閉塞技術使下部的NMOS和PNP一起觸發。設定時間結束之后，NMOS關斷，只有PNP保持導通。采用典型的5ms閉塞窗口。
在閉塞窗口內，下部NMOS的導通電阻接近于10W。Toff之后的電壓振蕩創(chuàng )建了非常強的振蕩電流(峰-峰值為幾十毫安)。因此出現在DRV上的電壓可達幾百毫伏。
此殘留電壓觸發Soxyless檢測器，因為它要進行所需的“谷點”檢測。如有閉塞窗口可不考慮這些錯誤的信號。
產生漏極電壓變化的振鈴電流是替代方案。
a.正向自由振鈴柵極電流通過PNP流到地。因此，飽和電壓的范圍為1.5V。電壓大大低于功率MOSFET的柵極門限，因此不會(huì )使其導通。
b.負向自由振鈴柵極電流由鉗位Q2 N FET通過電流鏡像進行處理。
此有源負向鉗位的目的是確保在器件驅動輸出上建立虛擬地。
這種電路的第一個難點，一方面是接近+/-15mA的電流容量，另一方面是要檢測100mA范圍內的微小電流。
Soxyless檢測系統的動態范圍約為150。
在負電流情況下，電壓不能遠低于2V，以免使體二極管導通。Q2的自啟動必須精確。
強大的驅動電流容量不能影響速度檢測。Q2柵極的有源偏置可以自調整鉗位電路。
電流鏡像可以方便地處理Soxyless電流信號。
快速比較器檢測到ZCD時刻，然后提供“谷點”信號。
試驗結果
Soxyless技術已經在硅集成上實現。驅動器控制典型的準諧振SMPS。
必須看到，在禁止窗口中存在一些殘留電壓。驅動器行為與任何典型的CMOS推挽驅動器相似。殘留信號的閉塞在禁止窗口中進行。選擇Rsig和鏡像的比例，以便進行靈敏度為100mA的負電流檢測。
比較器提供用于導通功率MOS的Vvalley信號。
因為要進行高速的Soxyless檢測，所以功率MOSFET的導通發生在非常接近于“谷點”處。
“谷點”檢測靈敏度的范圍是100mA。
注：有源電壓鉗位和負電流測量都在申請專利待審批中。
結語
Soxyless技術在硅集成上進行了驗證。其表明仿真結果與試驗分析相一致。這種創(chuàng )新的技術可以無需特定的輔助繞組與反激變壓器耦合就能檢測“谷點”。目前無需使用任何RC定時技術便可在過零檢測和重啟點之間建立一致的關系。
