你的位置:首頁 > 互連技術 > 正文

連接器日常使用維護避雷指南

發布時間:2021-10-17 來源:KEYSIGHTCN 責任編輯:wenwei

【導讀】連接器是電子測量中必不可少的重要部件,無論測試儀表還是DUT,無論線纜還是附件,處處都有形形色色的不同連接器的身影。對于測試工程師而言,經常用到的連接器有N型、BNC型、SMA型、3.5 mm、2.92 mm、2.4 mm、1.85 mm、1 mm這幾種。我們先來選取一些比較常用的連接器了解一下:



連接器日常使用維護避雷指南



SMA連接器



連接器日常使用維護避雷指南

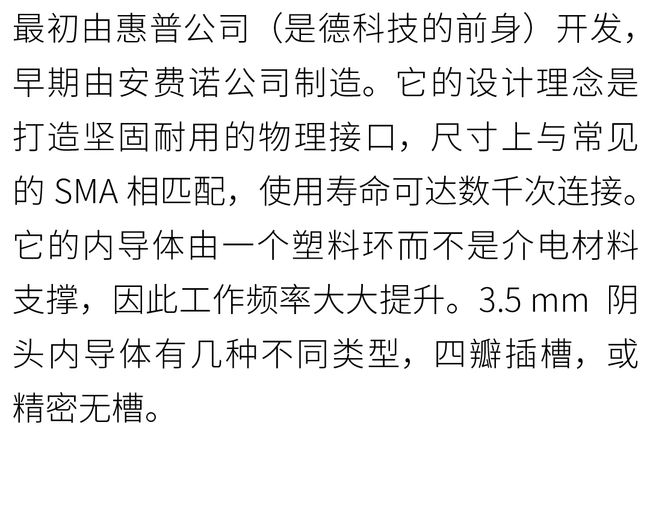

3.5 mm連接器



連接器日常使用維護避雷指南



2.92 mm連接器



連接器日常使用維護避雷指南

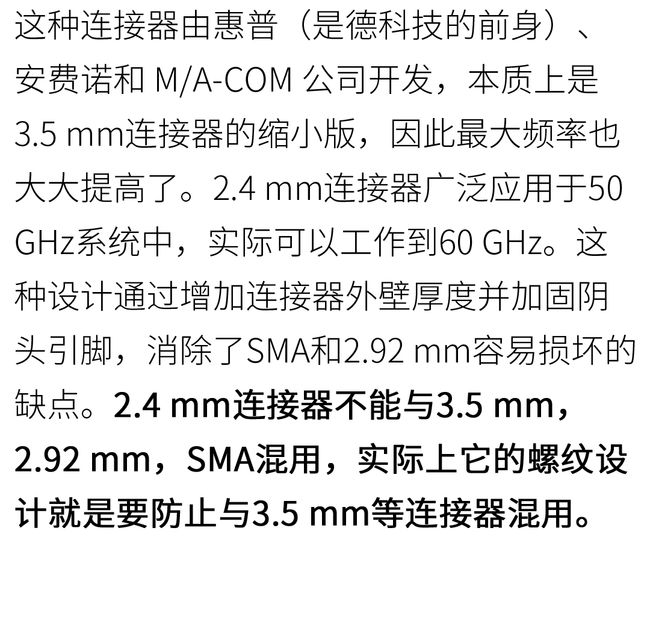

2.4 mm連接器



連接器日常使用維護避雷指南



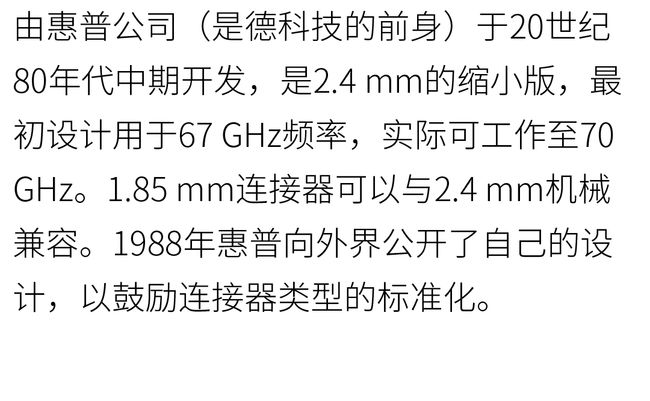

1.85 mm連接器



連接器日常使用維護避雷指南



1.0 mm連接器



連接器日常使用維護避雷指南



以上這些耳熟能詳,朝夕相處的連接器名字里都帶有直徑尺寸。這個標注的尺寸指的是外導體的內徑。這一尺寸和內導體的外徑一起,直接決定了連接器的最高工作頻率以及散射性能(S參數)。



連接器日常使用維護避雷指南



因此,不正確地使用連接器會(huì )導致錯誤的測試結果,而另一方面,劣質或磨損的連接器會(huì )損壞其他昂貴儀表和線纜的接口。所以,日常使用連接器必須千萬小心避雷。



雷區一:使用錯誤的連接器或有故障的連接器



2.4 mm的連接器不能與2.92 mm,3.5 mm,SMA的連接器混用。不正確的使用方法會(huì )造成永久性機械損壞。有問題的連接器需要及時棄用,否則會(huì )影響到與之連接的其他設備。例如偏針的陽性連接器會(huì )損壞與之相連的陰性連接器內導體。



雷區二:徒手擰連接器

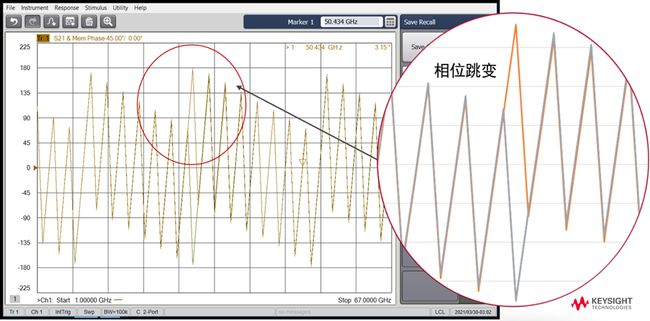

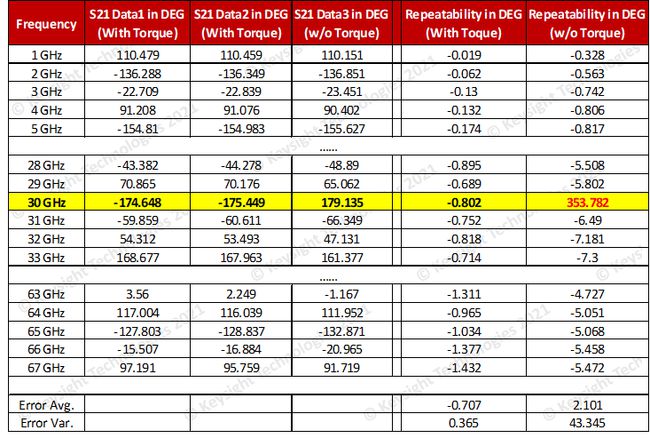

徒手擰連接器時,會(huì )帶來很差的測試結果。下圖是一個真實的1.85 mm連接器S21相位的重復性實驗結果。由于沒有使用力矩扳手,相位結果在30 GHz發生跳變。后面的數據表格詳細比較了測量誤差&mdash;&mdash;頻率越高,誤差越大。



連接器日常使用維護避雷指南

連接器日常使用維護避雷指南



雷區三:使用錯誤的力矩扳手來擰連接器

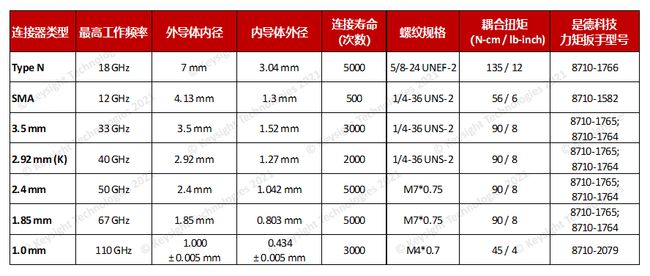

第三個大雷區,就是使用錯誤的力矩扳手來擰連接器。使用力矩扳手的原因, 是確保每次連接所施加的力都是一樣的,也就是每次都一樣松緊,這樣可以獲得可重復的測量結果,并且保證不會(huì )由于用力過猛傷害連接頭。所以,不同的連接頭由于其尺寸、材料、屬性的不同,需要使用不同的力矩扳手,下面這個表給大家做參考。



連接器日常使用維護避雷指南



雷區四:不正確使用力矩扳手來擰連接器



還有些時候,力矩扳手都選對了,但是,依然造成了連接器的損壞。這又是為什么?很簡單,您的方法錯了。是的,方法很重要,比如,力矩扳手把握的位置、角度,等等。我們剛才所說的這么多連接器中,1.0 mm連接器尤為脆弱,因此在連接時更需要嚴格遵循操作步驟。我們特意準備了下面這個小視頻,給大家詳細講解1.0 mm連接器連接的操作步驟。



連接器日常使用維護避雷指南



雷區五:把連接器放在一起收納管理



我們在有些用戶的現場,發現大家把所有的連接器都裝在一個盒子里的情況。這樣的好處是存取方便。但是帶來的問題就是,每次尋找連接器的時候,需要在盒子里翻找,連接器會(huì )發生碰撞,容易造成機械磨損,由于尺寸的改變影響阻抗,從而導致性能下降;甚至可能最終導致連接器的損壞。因此,我們建議連接器分開收納。如果一定要集中在一起,可以找一塊防靜電的材料,按照連接器尺寸挖一些凹槽,把連接器分別放入。這樣一目了然,方便存取,也能很好的保護連接器不受損壞。





意猶未盡?還有更多更詳細的關于連接器,或其他電子儀器保養維護的小貼士,您可以關注我們后續的一些市場活動,我們會(huì )詳細給大家講解。



同時,大家在使用儀器,以及連接器的時候有任何疑問,別忘了善用您的KeysightCare權益 &mdash;&mdash; 可以登錄KeysightCare門戶網站尋找技術文章或者尋求技術支援。
