頂層SW節點的銅量當然應該最小化，以限制天線尺寸。通過單芯片開關穩壓器（IC內的電源開關），SW節點從IC一直到電感，并在頂層留下一個短走線。通過使用一個控制器（開關控制器IC外部的功率開關），SW節點可以獨立于開關，遠離IC。SW節點銅在降壓和升壓開關拓撲中連接到電感的一側。由于涉及眾多性能參數，PCB的XY平面中或內層上的第1層SW節點的布局很棘手（見圖1）。

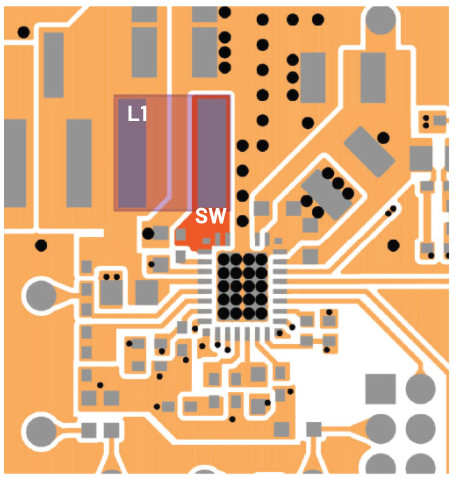

圖1.DC3008A LT8386低EMI LED驅動器上第1層的XY平面中突出顯示的SW節點

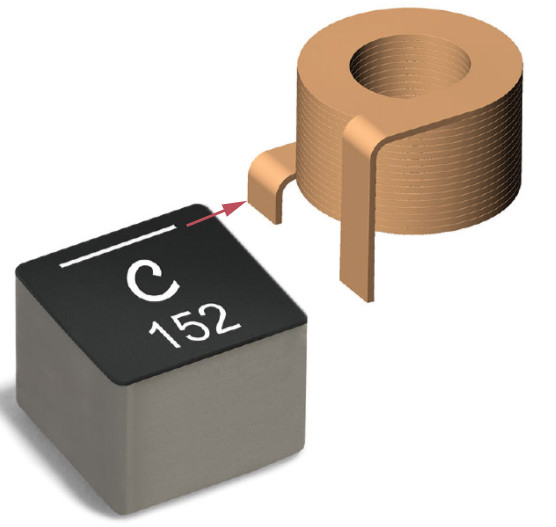

圖2.Coilcraft XAL電感上的白色條紋是短線圈引線的標記，因為線圈引線不可見。它表示端子和短引線的方向。在此連接高dv/dt以實現最低EMI。



電感幾何形狀



當然，當考慮電感端子時，SW節點還會(huì )垂直延伸（在Z平面中）。電感端子的垂直方向可能會(huì )增大SW節點的天線效應和輻射。此外，內部電感繞組可能不是對稱的。即使電感的對稱端子表明封裝中隱藏的是對稱結構，但元件頂部的極性指示卻有另外的說法。圖2顯示了Coilcraft XAL電感系列的內部繞組結構。扁平線繞組從元件底部開始，結束于頂部，因此在Z平面中，一個端子最終要比另一個端子短得多。



此外，側面有裸露SW節點的電感可能比具有屏蔽垂直金屬的電感更差，如圖3所示。電路板設計人員可以選擇垂直裸露端子最少的電感來減少EMI，但兩個電感端子的方向和對輻射的相對影響如何？



輻射反映真相



被測電路板的低輻射性能是IC輻射性能和布局考慮相結合的結果。即使采用低輻射單片IC，也必須慎重處理布局，同時還要考慮到關鍵輻射元件的安裝。為了證明這一點，我們考察了LT8386演示電路的主電感L1的方向對電路板的影響（見圖4）。在這種情況下，電感制造商Coilcraft規定元件上方標記有白線的為XAL6060系列電感的短端子。EMI室中的標準CISPR 25傳導發射(CE)和輻射發射(RE)測試表明，該電感的放置方向（見圖5）會(huì )嚴重影響性能。

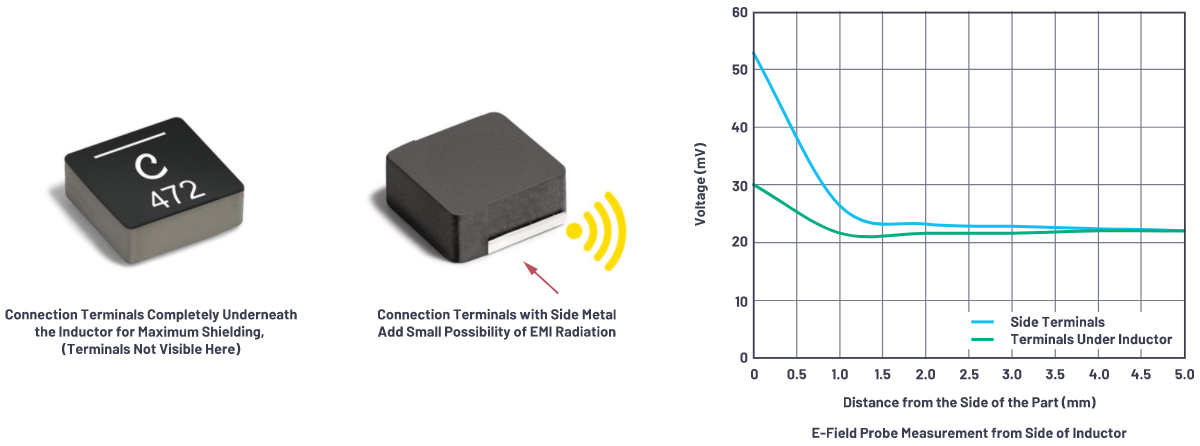

圖3.不僅要注意方向，還應注意EMI敏感設計上的電感端子類型

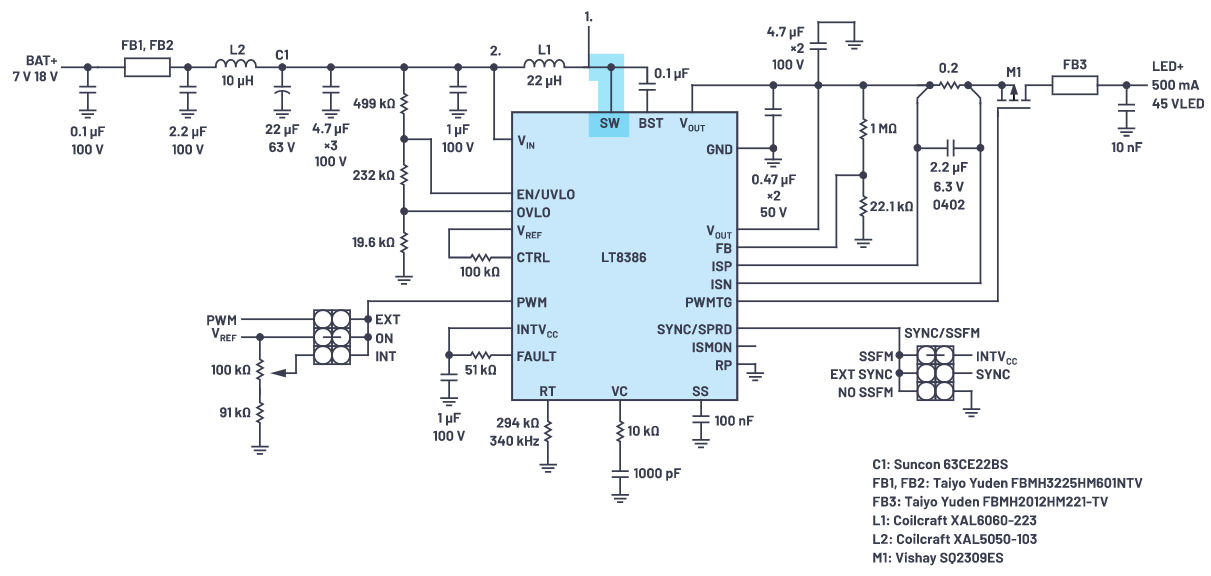

圖4.DC3008A LT8386低EMI LED驅動器原理示意圖中突出顯示的SW節點。將短邊端子放在方向1和方向2，比較完整輻射結果。

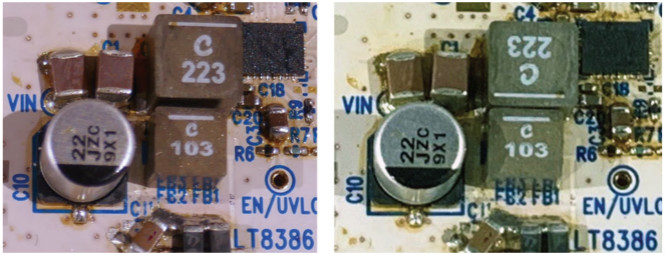

圖5.采用DC3008A LT8386 LED驅動器的Coilcraft XAL6060-223MEB電感方向輻射測試。L1方向1（左），短端子在SW節點上；L1方向2（右），長端子在SW節點上。輻射結果如圖6至圖8所示。



圖6、圖7和圖8表明，DC3008A的輻射性能直接受到演示電路上L1方向的影響，其他元件沒有變化。具體而言，對于方向1——即短邊端子放在SW節點上，低頻RE（150 kHz至150 MHz）和FM頻段CE（70 MHz至108 MHz）具有較低EMI。AM頻段中的17 dBµV/m至20 dBµV/m差異無法被忽略。



并非所有電感"生而平等"。繞組方向、端子形狀、端子連接的形狀甚至芯材料可能不同。芯材料和結構不同的磁場和電場的強度可能會(huì )起到改變電感輻射的作用。但是，本案例研究揭示了一個需要關注的方面，我們可以把它變成有利因素。

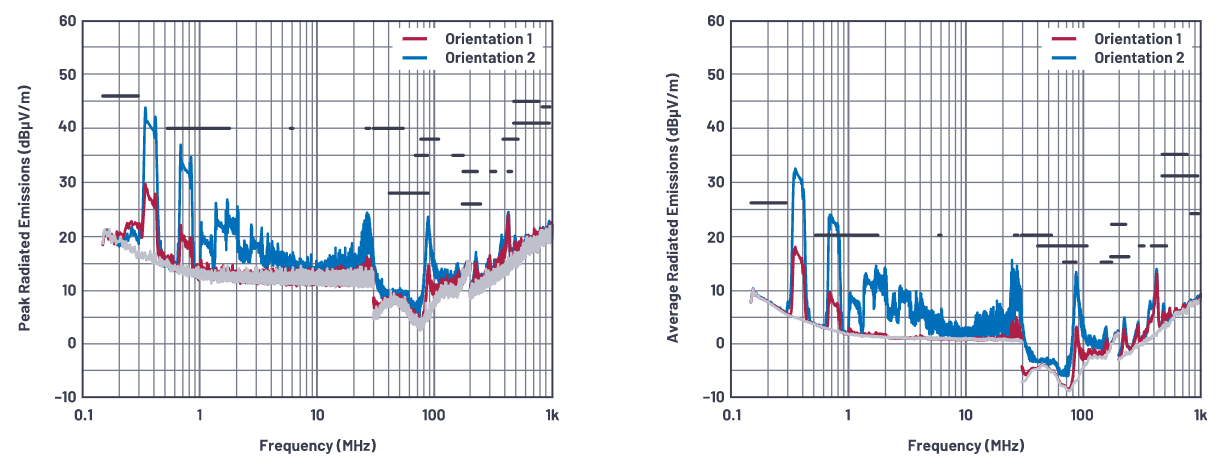

圖6.輻射發射表明，DC3008A上的電感方向對結果有重大影響。短邊端子附著于SW節點以使SW天線最?。t色），輻射發射(RE)得到顯著改善。

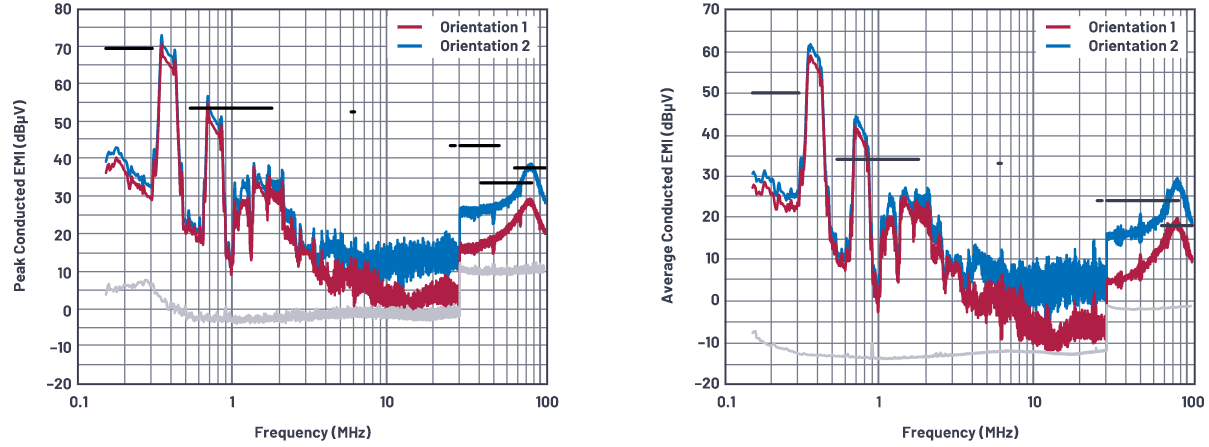

圖7.電感的短邊端子附著于開關節點與另一種極性相比，電流探針?lè )椒▊鲗Оl(fā)射(CE)有所改善(>3 MHz)



圖8.電感的短邊端子附著于開關節點與另一種極性相比，電壓方法傳導發射(CE)有所改善(>3 MHz)



無極化指示的電感



如果電感制造商用絲網正面標記或點指出內部端子尺寸的不同，那么很容易確定方向。如果選擇此類電感中的一種用于設計，在PCB絲網上、安裝圖上甚至原理圖中做上標記是明智的。遺憾的是，有些電感沒有極化或短端子指示。內部繞組結構可能接近對稱，或者可能存在已知的結構差異。這里沒有任何惡意——制造商可能沒有意識到其產品中固有的這種特定安裝方向的區別。無論如何，我們建議在認證的腔室中評估選定電感在兩個方向上的輻射，以確保高性能測量結果可重復。



有時候沒有外部標記，電感的安裝方向不可避免是任意的，但因為其他參數，仍需要使用電感。例如，Würth Elektronik的WE-MAPI金屬合金電源電感尺寸很小，效率很高。其端子僅位于殼體的底部。每個元件的頂部WE徽標附近都有一個點，但數據手冊上并未將該點指定為繞組指示的起點（見圖9）。盡管最初這會(huì )引起一些混淆，但該元件具有相當對稱的內部繞組結構，兩個安裝方向的性能應當相同。因此，IC頂部的點不必在安裝絲網上指示出來。不過，如果用在EMI至關重要的電路中，在兩個方向上進行測試以確認性能是明智的。



另一示例：Würth WE-XHMI



我們用高性能Würth電感測試了DC3008A，封裝頂部上的點和數據手冊中指出了其繞組的起點（見圖10）。對于LT8386的外形尺寸和電流要求，74439346150 15μH電感非常適合。同樣，為了與Coilcraft進行比較，我們在兩個方向上安裝該電感以進行輻射測試（見圖11）。



結果（見圖12）類似于Coilcraft電感。輻射結果表明，電感的安裝方向對輻射有著顯著影響。在這種情況下，圖11中的方向1顯然是最佳方向，輻射最低。方向1的較低頻率AM頻段(RE)和FM頻段(CE)輻射顯然更好。

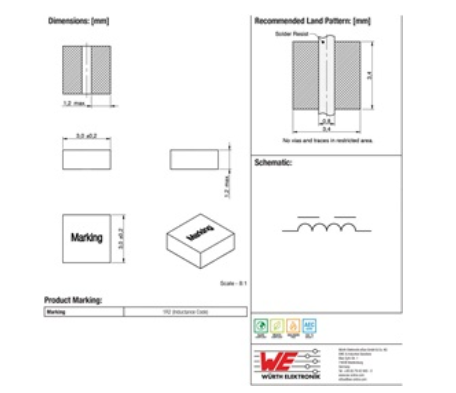

圖9.WE-MAPI電感數據手冊未給出繞組起始點，不過元件頂部標識上有一個繞組起始點。這些電感可能沒有方向相關的輻射效應，但應通過測試確認。

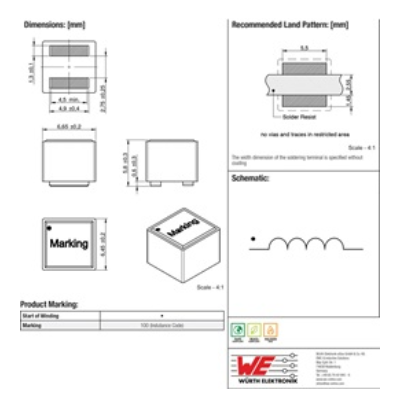

圖10.WE-XHMI系列電感的頂部標識指明了繞組起始點。



圖11.采用DC3008A LT8386 LED驅動器的Würth 74439346150（"WE 150"）電感方向輻射測試。L1方向1（左），繞組的短端子起始點在SW節點上；L1方向2（右），長端子在SW節點上。輻射結果如圖12所示，表明繞組起始點應連接到SW節點以獲得最佳效果。



雙開關節點降壓-升壓IC（結果待續）



顯而易見，電感方向對單開關節點升壓LED驅動器中的輻射有影響。我們可以假設升壓調節器的SW節點具有相同的特征輻射，因為電壓調節器和LED驅動電路中的功率轉換和開關元件相同。



我們還可以假設，為使電感端子的天線效應最小化，降壓調節器具有類似的SW節點設計優先級。不過，由于降壓調節器的SW節點更靠近轉換器的輸入側，因此后續跟進工作可能有助于確定電感方向在RE和CE區域的影響是否與升壓調節器相同。



對于雙開關節點降壓-升壓轉換器，則有一點進退兩難。常用的降壓-升壓轉換器（如 LT8390 60 V同步4開關降壓-升壓控制器系列中的轉換器）具有重要的低EMI特性（如SSFM）和小型熱環架構。單電感設計不能清楚地揭示電感方向對輻射的影響。若將短端子放在一個SW節點上，則長端子在另一個SW節點上會(huì )起到天線的作用。在這些設計中，哪個方向最好？當所有四個開關在4開關工作區（VIN接近VOUT）中切換時，會(huì )發生什么？



我們將在未來的文章中探討這個問題——在不同電感方向測試帶兩個SW節點的4開關降壓-升壓型控制器的EMI。留給大家思考：對于此拓撲結構，也許有兩種以上的選擇，180°分開？





圖12.輻射和傳導發射表明，Würth 74439346150高性能電感的安裝方向對輻射結果有重大影響。



結論



開關穩壓器中電感的安裝方向很重要。測量輻射時，應注意電感方向及其可重復性——知道所選電感在這些方面有何區別，在兩個方向上進行測試，并且如果無法確定方向，應將可能有的安裝陷阱清楚地告知電路板生產部門?？赡苤恍枰獙㈦姼行D180°就能改善輻射。
