由于 PV 模塊的功率輸出會(huì )隨著溫度發生很大的變化，因此需在其典型工作環境中測量其性能，這一點很重要。此類工作環境通常是陽光充足的戶外區域，比如屋頂或未開發的空地，在這些地方很難為測量設備提供電力或控制溫度。



因此，有一點很重要，即：用于對模塊性能進行特性分析的測量設備不會(huì )隨溫度變化出現指標漂移。另外，理想的 I-V 測量解決方案還將是便攜式的，并且功率極小。



LTC2058的單電源軌操作和關斷模式可實現電池供電型操作，并最大限度延長電池壽命。其雙路放大器實現了兩個通道（例如，電流和電壓）的同時測量。對于 PV 模塊測量等需要經受寬溫度變化范圍的應用，盡管工作溫度的波動幅度很大，LTC2058 極低的最大輸入失調電壓溫度漂移 (0.025 μV/°C) 可保持其精準度。例如，在日光照射非常充足的地區，環境溫度可達 45°C (113°F)，這相當于在正常的室溫操作條件下額外增加了20°C。LTC2058 在極端條件下產生的最大附加輸入失調漂移僅為 0.5 μV。



測量 PV 模塊 I-V 特性



PV 模塊的 I-V 特性曲線是通過給 PV 模塊施加從短路到開路的一系列阻抗、并測量在每個負載上產生的電流和電壓后生成的。一種方法是通過高額定功率電位計或負載箱的多種設置進行迭代，并在每個點上實施測量。這種方法有一個缺陷：短暫的遮蔽或照明，比如飛鳥、云彩、或明亮反射體越過頭頂，會(huì )引起輸出功率的瞬間下降或驟增，從而在 I-V 曲線中引入誤差。一種較快的方法是打開一個并聯開關至一個大電容器，因為電容器在其幾百 ms 的充電時間里將高效地對其阻抗進行從短路至開路的掃描，可最大限度減少瞬態效應影響 I-V 曲線的機率。



除了這種方法所具備的明顯優勢（即速度、簡單性和測量的簡易性）之外，采用瞬態電容性?huà)呙杷璧母哳~定功率組件極少。組件承受高功率的持續時間不超過幾百毫秒。因此，通過正確地選擇負載電容器和檢測電阻器，可以將該精確的測量電路用于眾多模塊開路電壓和短路電流的測量，例如，用于大面積 PV 模塊測試器中。

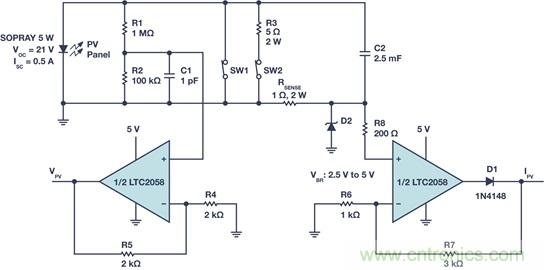

圖 1. 采用 LTC2058 進行 PV 掃描測量。



用于 PV 電池板模塊的 I-V 掃描測試電路



圖 1 示出了一款用于對 PV 模塊進行特性分析的 I-V 掃描方法實施方案。C2 是主容性負載，其大小的選擇需在測量速度和準確度之間進行權衡：當選擇較小的電容器 C2 時，掃描速度較快，可降低出錯的風險；選擇較大的電容器 C2 時，則掃描速度較慢，同時可完成更精確的測量采樣。



在初始狀態中，SW1 和 SW2 均短路，因此 C2 的兩端上沒有電壓。這兩個開關都必須打開（先打開 SW2，然后打開 SW1），以啟動一次持續時間為 150 ms 的測量掃描，并以 C2 兩端達到模塊的滿電壓為結束。在測量之后對 C2 進行放電以為下一個周期做準備，所需的操作包括：首先將 SW2 閉合，此時額定功率為 2 W 的串聯電阻 R3 降低了產生電火花的風險，然后將 SW1 閉合，以在 C2 兩端提供真正的短路 (RON = 0.3 ) 并將 C2 兩端的電壓拉至 0。就全系統實施方案而言，這些開關可以是功率 MOSFET，由負責控制定時和開關切換順序的數字信號驅動。



LTC2058 穩健的 2.5 MHz 增益帶寬乘積對于精確跟蹤流過 RSENSE 的 PV 電流的掃描速率至關重要。最大的電流檢測測量誤差出現在掃描周期里瞬變最急劇的過程中。盡管 RSENSE 兩端的輸入電壓具有 3.6 V/s 的較低下降壓擺率（見圖 2），但是運放的群延遲將轉化為電流檢測輸出中的實時誤差。而且，由于 RSENSE 相當大，因此電流檢測電路的閉環增益可小到 4 V/V，以在 0.5 A 最大短路電流 (ISC) 條件下產生一個 2 V 全標度輸出。這個低增益并不是問題，因為 LTC2058 具有穩定的單位增益。于是，LTC2058 的高增益帶寬和低閉環增益要求可實現快速閉環響應，從而最大限度減少由群延遲引起的誤差。

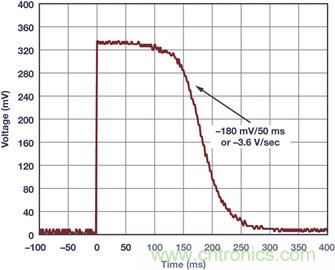

圖 2. 在壓擺率約為 3.6 V/s 情況下檢測電阻器兩端的電壓。



大的電容器 C2 與大的 RSENSE 共同決定了瞬變的壓擺率，因而確定了由固定延遲引起的誤差。采用較大 C2 所付出的代價是 I-V 測量所需的時間有所延長。



二極管 D1 允許電流檢測通道的輸出一直擺動至 0 V，以測量掃描周期結束時開路情況下的精確電流。二極管 D2 和 200 電阻器 R8 有助于保護電流檢測放大器的 IN+ 免遭電氣應力過載的損壞。



對于電壓檢測通道，R1 和 R2 對模塊的全電壓進行分壓，以使 VPV 上的輸出在經過了 5 V/V 的閉環增益級之后位于 5 V 電源軌之內。R1 和 R2 是可調整的，以對任何模塊開路電壓 (VOC) 進行分壓，只要它們的電流消耗量不太大（相對于模塊 ISC）即可。在該設計中，流過 R1 和 R2 的電流產生 19 μA 的誤差，即 ISC 的 0.0038%。



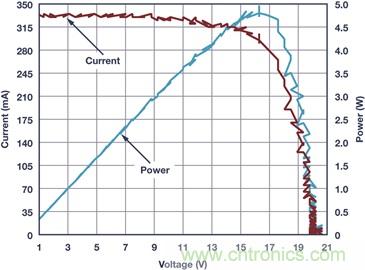

圖 3. 利用電容性?huà)呙韬?LTC2058 電路獲得的 I-V 和功率-V 關系曲線。

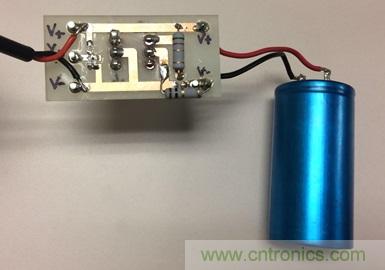

圖 4. PV 電容性?huà)呙桦娐?；模塊連接位于左側，C2 位于右側。



結論



如果測量設備的安放位置靠近 PV 模塊，那么它也將暴露在寒冷、明亮的陽光或炎熱的沙漠氣候等環境中的極端溫度之下。然而，它必須保持其精準度，以捕獲 PV 模塊的性能隨溫度起伏發生的變化。LTC2058 的最大平均輸入失調溫度漂移僅為 0.025 μV/°C，因而可在寬廣的溫度范圍內實現太陽能電池板性能的精準測量。
