【導讀】電機在現代生活中無處不在，從氣候控制、電器和商業制冷到汽車、工廠和基礎設施。根據國際能源署(International Energy Agency)的數據，電機占全球總電力消耗的45％，因此電機驅動電子產品的可靠性和能效會(huì )對世界各地及各種應用的舒適性、便利性和環境產生影響。
一種提高電機驅動系統能效的方法是，用變速驅動器代替在50 / 60 Hz交流線路電壓下驅動的單速電機，從而實現電機的電子速度控制和更高的驅動能效。與開/關調節方法相比，變速控制還可以提供應用層面的高能效。

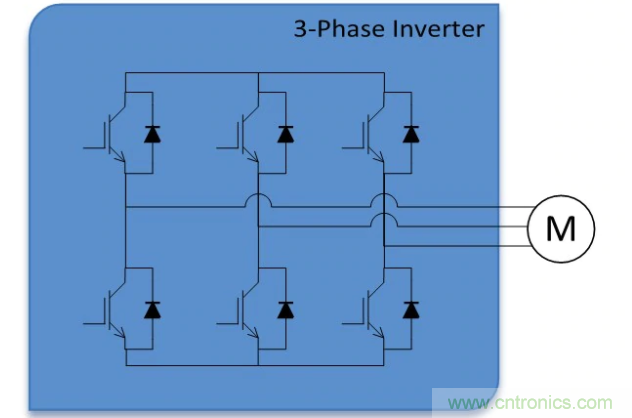

先進的電機驅動系統的核心是逆變器級，它接收輸入的直流電并將其轉換成交流電壓，頻率以所需的速度驅動電機。逆變器含三個半橋，如圖2所示。逆變器的每個半橋相都有一個高邊和低邊開關，視乎應用需求，可以是硅功率MOSFET，IGBT，碳化硅（SiC）FET或氮化鎵(GaN) 高電子遷移率晶體管(HEMT)。
圖2：3相逆變器
例如，轉動泵或風扇，輸送電機或機械臂的要求是不同的，工業應用將利用不同的電機技術來適應每種情況：交流電機，有刷或無刷直流，永磁同步電機(PMSM)或開關磁阻為例。
無論應用和技術的范圍有多廣泛，如果我們探討工廠環境，驅動系統始終需要滿足以下基本的共同要求：
● 高能效和可靠性
● 安全可靠性和集成度
● 耐用和出色的熱性能
開發滿足所有這些要求的高效可靠的電機驅動器復雜且耗時，但是借助安森美半導體的新的電機開發套件(MDK)，使這變得簡單。這綜合原型平臺包括通用控制器板（UCB），它連接到擴展的電源板選件以創(chuàng )建一個快速啟動平臺來運行您的電機，從而在設計任何硬件之前對系統進行快速測試、評估和優化。
圖4：圖形用戶接口(GUI)
UCB采用功能強大的賽靈思(Xilinx)公司的Zynq®-7000現場可編程門陣列(FPGA) / ARM 系統單芯片(SoC)，適用于高端控制和基于人工智能(AI)的應用。 UCB與Xilinx開發工具和庫完全兼容，并與Trenz Electronic合作開發。
這些電源板含安森美半導體的領先功率器件和模塊，及我們廣泛產品陣容中的所有其他必要元器件，以開發完整的電機驅動器方案。
首兩款電源板采用我們的智能功率模塊（IPM），適用于工業和家用電器電機驅動應用。 IPM集成用于逆變器的六個功率開關、門極驅動器和一個熱電偶，其保護功能包括過壓/欠壓鎖定，防擊穿和過流跳閘。

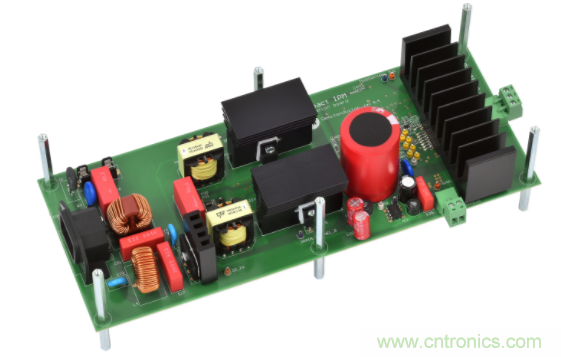

緊湊的IPM電源板（SECO-1KW-MCTRL-GEVK）提供了從市電的交流輸入到電動機的交流輸出的完整方案。額定輸入電壓為230 Vac，它包括一個EMC濾波器和橋式整流器、交錯式兩通道功率因數校正(PFC)和NFAQ1060L36T IPM作為逆變器級，以及輔助電源、測量和保護。
圖5：1 kW板

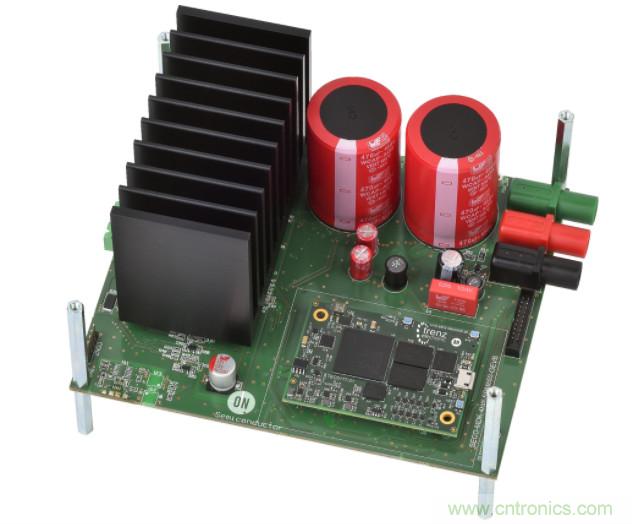

對于更高的功率水平，SECO-4KW-65SPM31-GEVB電源板采用NFAM5065L4B 650 V智能電源模塊。它的額定輸入電壓為400 VDC，可以提供高達1 kW的連續功率，并可以在短時間內或通過添加散熱器提供高達4 kW的功率。該產品非常適合工業驅動和商業暖通空調和制冷(HVACR)應用。
圖6：4 kW板
即將推出的是含我們同類最佳的MOSFET陣容的一系列電源板。這些電機驅動板將支持10 V至100 V的輸入電壓，功率能力高達1.2 kW，可滿足電池供電的和中低電壓應用，如電動工具、機器人、自動機器人和無人機。
圖7：MOSFET板展示
我們還開發了更多電源板，突出我們廣泛的IPM陣容及新模塊針對更高功率的電機驅動應用。模塊化設計還讓我們能夠采用一系列PFC方案，從而能夠自由組合和匹配功率轉換級，以根據您的要求進行優化。
安森美半導體的新的電機開發套件（MDK）含一個通用控制平臺的通用控制器板（UCB），和一系列不斷擴展的電源板，以快速測試和評估全面的電機驅動方案。
基于緊湊的IPM的1 kW 600 V板和基于SPM31的4 kW 650 V板都將在2020年第四季度推出。還有一個基于安森美半導體TMPIM技術的電源板將于2021年第一季度發布，以驅動高達10 kW的電機。安森美半導體將把更多電源板和擴展的設計支持添加到MDK生態系統中。
