【導讀】隨著電池供電設備的設計變得越來越緊湊，功耗功能越來越多，留給電池的空間也變得越來越局限，且大部分電池均不可拆卸，因此，設備的工作時長變成了頭等大事。為了提高設備的便攜性，大家經常會(huì )使用更大電池容量的輔助充電設備，比如智能手機的移動電源、用于耳塞和電子煙的充電盒等。
由于便攜式設備性能的增長需求與電池大小和容量限制之間的沖突，移動電源多年來廣泛用作輔助充電設備。但是，若想要移動電源具有更良好的性能，則需要更緊湊的設計（重量更輕）和更高的效率（操作時間更長），充電盒之類的設備也同樣如此。
傳統解決方案是采用單獨的充電設備-線性充電器IC或開關充電器IC，以及帶阻斷FET的升壓變換器分別作為電源的輸入和輸出 （見圖1） 。然而，這并不能滿足消費者/制造商的需求。

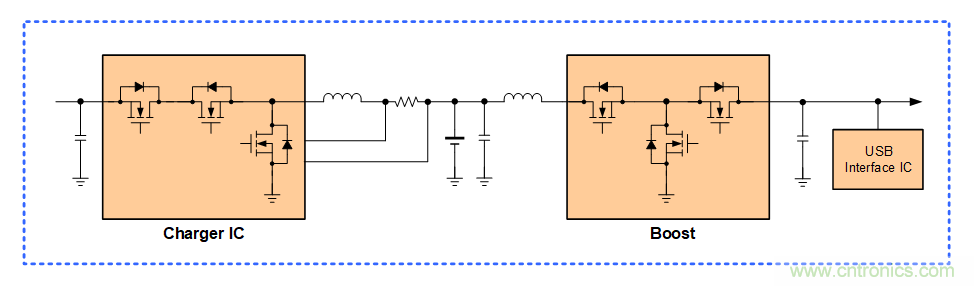

圖 1：傳統IC充電器+升壓變換器
新款產品
MPS最新推出的一款高集成單節電源管理IC MP2696A 配置靈活，功能豐富。MP2696A 集成了盡可能多的模擬電路，搭配最經濟、最簡單的單片機 (MCU) ，為移動電源提供了可編程、全功能的極簡解決方案（見圖 2）。
圖 2：高度集成的雙向工作模式
與傳統解決方案相比，此方案可以為客戶節省一個開關充電器、一個電感和一個USB接口IC。 MP2696A 功能豐富，在效率和性能提升方面都可圈可點：
● 雙向工作模式，可以使用單個電感進行充電和放電
● 集成了帶有保護和獨立控制功能的直通路徑
● 可編程的JEITA電池溫度保護閾值
● 集成低導通阻抗的FETs
● 集成可編程的輸入電流限制和輸入電壓限制功能
● 空載時自動休眠模式
● 連接至智能手機時，自動INT輸出
● 集成USB協議接口，可為智能手機提供最大輸出功率
MP2696A可由MCU通過I2C接口通信，它能工作在充電或升壓放電的雙向工作模式下，是移動電源和充電應用的完美之選。且可以通過 MCU 靈活地設置工作模式和參數，還可以通過狀態和故障寄存器指示工作狀態和故障事件。
充電模式
MP2696A為USB接口設計，可以耐受高達16V的輸入電壓。由于USB端口的典型輸入電壓為5V，故即使在線纜插拔瞬間產生高的脈沖電壓也不會(huì )對移動電源產生任何威脅。
它還集成了一個可編程的輸入電流限制和輸入電壓限制功能。高達3A的輸入電流限制允許 MP2696A 兼容 15W Type-C 電氣特性要求 （見圖 3）。配合MCU程序，MP2696A可以依據輸入電源來設置輸入電流的限值，確保其滿足BC1.2和USB Type-C 規格要求。
鑒于額外的輸入電壓限制功能，MP2696A可以使用優化后的充電電流進行充電，無論采用何種適配器，都能縮短充電時間。

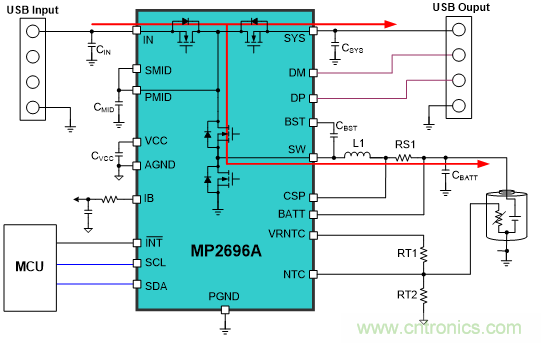

圖 3：充電模式下的功率流動
放電模式
MP2696A 同時具有放電功能，可以提供5V的放電輸出，最大輸出電流可以達到3.6A （見圖 4）。MP2696A具有輸出電流環路，當負載電流達到輸出電流限制時，MP2696A 會(huì )通過輸出電流環路限制輸出電流。MP2696A 具有輸出線纜壓降補償功能，當負載電流增加時，MP2696A 會(huì )略微調高輸出電壓，這樣可以保證通過電纜后的輸出電壓恒定，而且補償的幅度也可以自由設置。
極低導通阻抗的FET使得MP2696A具有非常高的效率，特別適用于高度集成的小型設計應用。
圖 4：放電模式下的功率流動

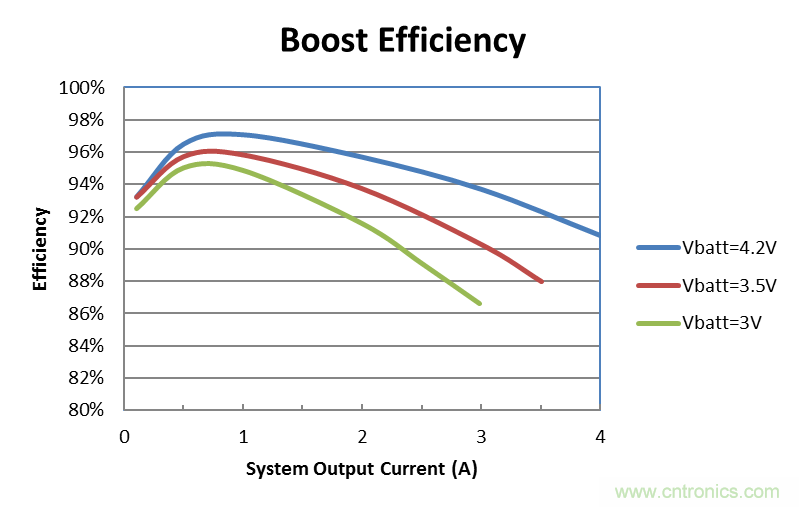

圖 5：放電模式下的效率
保護功能和獨有的智能檢測功能
The MP2696A 在所有模式下都能提供可靠的保護功能。在充電模式中，它具有輸入過壓保護、電池過壓保護、安全充電定時器。在放電模式下，它具有電池欠壓鎖定保護和輸出短路保護。這些硬件保護功能可以保證在MCU軟件故障時安全充電。
電池溫度檢測和保護功能對于受電便攜式設備來說，變得越來越重要。日本電子和信息技術工業協會(huì )（JEITA）標準--優化不同電池溫度條件下的充電參數，已成為電池充電應用中的強制性功能。MP2696A 不僅支持JEITA標準，還具有可編程的溫度保護閾值調節功能 (見圖 6)。由于熱敏電阻值會(huì )隨溫度的變化而變化，所以 MP2696A 可以監控NTC與VNTC之間的電壓比例，提供電池溫度信息。然后 MP2696A 會(huì )將測量的額定值與內部額定值進行對比，以確定溫度范圍以及如何調節充電電壓和電流。因此，客戶可以通過更改I2C寄存器內的參數來調整溫度閾值，無需更改電路板上的寄存器分壓器。這種方式配置I2C寄存器可使軟件工程師節省大量的MCU編碼工作。

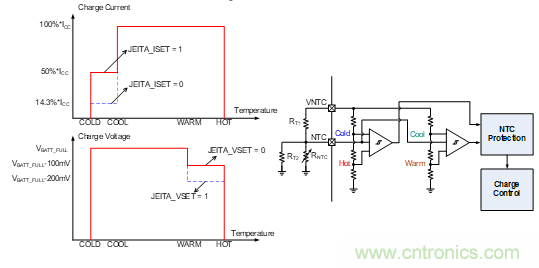

圖 6：溫度保護
在放電工況中，如果負載電流小于設定的可編程閾值，MP2696A 會(huì )通知 MCU：負載已經解除，此時 MCU 經過若干計時時間后，可停止升壓放電，從而使MP2696A進入待機模式。在待機模式中，MP2696A可以檢測負載插入的動作并且報告給MCU，由MCU決定響應與否并且喚醒放電輸出。這樣就無需使用過多的外部分立元器件來檢測負載插入。
The MP2696A還能提供電池電流的信息，不管是充電時還是放電時，電池電流的信息都會(huì )成比例的顯示在IB管腳上，可以幫助系統更精確地了解電池容量。
結論
MP2696A結合簡單的MCU，可以為移動電源或充電盒應用提供緊湊高效的設計解決方案。MP2696A 集成了低導通阻抗的功率FET，可支持雙向工作模式，還含有負載連接檢測電路和USB放電協議接口，實現了更緊湊的設計和更低的BOM成本。此款芯片支持可編程的JEITA保護，可輕松滿足不同客戶的電池特性要求，并且具有杰出的效率性能和各種硬件保護功能。最重要的是，MP2696A易于使用，可以利用提供的參考設計節省設計時間。
