【導讀】自動檔汽車可選擇兩類換檔方式，一種是使用 PRNDL 或 PRND M +/- 線性換檔桿（M+/- 用于手動選檔）， 另一種是旋鈕式 PRNDL 換檔。如今，汽車呈現由手動檔向自動檔轉變的趨勢。尤其在交通擁堵，遍布信號燈的城市，人們只能頻繁換檔，無法享受優質駕乘體驗。

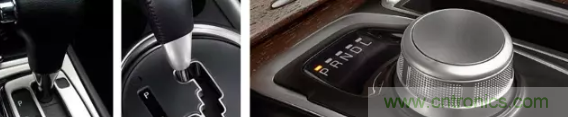

圖1：線性換檔桿對比旋鈕式換檔
自動檔汽車可選擇兩類換檔方式，一種是使用 PRNDL 或 PRND M +/- 線性換檔桿（M+/- 用于手動選檔）， 另一種是旋鈕式 PRNDL 換檔。
圖2：線性換擋和旋鈕換擋
在自動檔汽車中，換檔桿與變速箱以一種非接觸感應方式工作，換檔桿通過電子信號將檔位信號傳遞給變速箱（也叫線控換檔）。
為了感應齒輪箱中的換檔桿位置，推薦采用霍爾傳感器。它不僅可以檢測位置，還可以將檔位信號發送給變速箱。該信號到 TCU（變速箱控制單元）實現進一步的控制。根據客戶的機械結構，可選擇使用霍爾開關或 Triaxis 霍爾傳感器檢測所有 PRNDL 檔位。
邁來芯針對上述兩種設計皆可提供最佳解決方案。
解決方案：
MLX92231：預編程霍爾開關
• 寬預編程閾值范圍 Bop（磁開啟點）：±1.5mT 至 ±66mT
• 可靈活配置有效磁極（南極或北極有效）
• 反向或直接輸出
• 預先通過編程設定 TC 系數，補償因工作溫度升高而產生的退磁效應
• 支持使用雙裸片，從而實現冗余
由于 MLX92231 的上述靈活性，可使客戶的機械設計得到簡化并實現更高的性?xún)r(jià)比：例如，采用低成本的磁鐵，靈活的機械結構設計等。
US5881LSE/US5781LSE/US5782LSE：?jiǎn)螛O霍爾開關
固定的磁開關閾值 Bop/Brp，適用于對成本要求敏感的市場。
MLX92291：預編程霍爾開關 - ASIL-B （ISO26262）
• 寬的預編程閾值范圍 Bop（磁開啟點）：±90 mT
• 可靈活配置有效磁極（南極或北極有效）
• 反向或直接輸出
• 可通過編程設定的 TC 系數
• 具有微功耗特性，預編程的睡眠時間
• 支持使用雙裸片，從而實現冗余
• 根據 ISO26262 標準開發，符合 ASIL-B 級別的安全硬件元件
MLX90363：3D 霍爾傳感器
• 0-360 度全方位角度檢測
• 通過 SPI 協議通信將 （X/Y/Z） 三個方向的真實角度傳輸至客戶的 MCU
這款解決方案是旋鈕式換檔檢測的理想選擇。當然也可應用于線性檔位檢測。
