多芯傳輸意味著更多的挑戰



MPO連接器的核心是機械對接（MT）插芯技術，該技術由日本一家領先的電信公司在上世紀80年代中期發起，用于商業用戶電話服務。這一MT技術成為了上世紀90年代初引入的第一個MPO連接器的基礎。



瞬息萬變的通信科技，正改變著人們的生活同時也對網絡(luò )傳輸性能提出了更高要求。隨著對帶寬需求的增加，這個行業開始向光纖密度更高的網絡(luò )發展，這是數據傳輸的多車道高速公路。這預示著今天被稱為并行光學的開始，或者稱為多芯的光傳輸。由于并行光學中使用的“通道”的增加——發送接收數據的光纖需要一個高效、高密度的互連。MPO連接器的設計成功地建立了一種緊湊的方法，可以通過一個耦合器來有效地對高密度的MT插芯進行耦合和分離。然而，更多的光纖芯數也意味著更多的安裝方面的考量。



解決所面臨的挑戰



為了彌補不斷增加的光纖所帶來的安裝挑戰，康寧，材料科學的創(chuàng )新者，他與美國的US Conec合作，US Conec在互聯組件的開發上處于領先地位。在1996年，MTP®連接器品牌被投放到美國市場，該品牌是一個由高級的MPO連接器組成的系列，設計用于4、8和12芯光纖應用。同年，MPO方式被國際電工委員會(huì )（IEC）標準化，并被渴望安裝、部署和管理高密度光纖網絡(luò )的行業所接受。





更少的時間，更少的空間



在MTP連接器進入市場之前，通常需要兩個安裝人員一整天來安裝和測試144芯光纖。有了MTP連接器，安裝者可以在很短時間內快速連接8到12芯光纖，使用一種預端接的即插即用式的光纜，把一天的工作時間減少到僅僅幾個小時。為了確保準確連接，MTP是首選的MPO連接器，經過工廠檢測并預先設計安裝在合適長度的光纜上。這意味著部署更加簡單，而對結構化布線未來的升級、擴容和變更都大大簡化了。在當時，MTP連接器帶來的這些進步最終成為了行業標準。



更快部署只是一方面的需求，因為安裝人員也需要一種方法來將更多的光纖放入更小的空間中。MTP連接器解決了這個問題。在并行光學獲得普及之前，安裝人員正在努力提供高密度的解決方案。MTP連接器使其更容易做到這一點。取代了1U光纖配線架144芯光纖連接的密度，使用MTP連接器的配線架可以容納864芯光纖，將容量提升了六倍。這種光纖密度使MTP連接器特別適合于具有嚴重空間約束或需要使用大量光纖的數據中心。



好技術不斷得到改進



隨著預端接解決方案的普及，MTP連接器很快成為數據中心的首選，為L(cháng)C和SC連接器提供了一種替代方案。但是MTP的設計不僅僅是一個更小的連接器，它的優點是可以支持并行光學的各種技術。自開始使用以來，MTP連接器進行了持續不斷的改進，成為了多種規模數據中心的理想的多芯光纖連接器選擇。



具有高度適應性和靈活性的MTP連接器經過不斷發展，足以滿足安裝人員、數據中心和用戶的需求。讓我們簡要地了解一下過去20年來我們在MTP方式中所看到的主要進展。



低插入損耗



1999年，US Conec公司推出了低插入損耗的MTP Elite®連接器組件?？祵庪S后使用這項技術，應用到業界領先、低損耗、高密度的布線解決方案中，提供了一流的光學性能和可靠的傳輸速率。從那以后，MTP的插入損耗一直在不斷降低，現在可以與幾年前單芯連接器的插入損耗率相媲美。





絕佳的穩定性



簡而言之，系統需要連通才能正常的工作。MPO連接器的最早版本耦合沒有任何問題，但是觸碰或不當的線纜操作可能會(huì )導致信息傳輸不穩定。安裝人員在MTP連接器中采用可滑動的閉鎖結構，創(chuàng )新的設計使得在連接的時候，允許兩個連接器在外力的影響下使插芯能保持良好的物理接觸。在MTP連接器的演化生命中，這一主要進步使得多芯數光纖連接器提供更一致、更可靠的性能。對于將光纜直接連接有源的Tx／Rx設備的應用來說，可滑動的閉鎖結構特性特別重要，這也是MTP成為新興并行光學Tx／Rx應用首選連接器的主要原因。



在2000年到2002年之間，對MTP連接器組件的精度進行了額外的改進，從而提高了穩定性、耐久性，同時繼續提高了連接器的整體可靠性。經過無數的經驗積累，工程師們將對準導針優化為精度更高的橢圓導針。這大大降低多次插拔造成對導孔的磨損和灰塵的產生。此外，連接器的內部組件被重新設計，以確保在耦合時完美的集中對接，使光纖插芯能保持良好的物理接觸，最終，確保了整個系統的連通。



MTP的業界聲譽仍在繼續，在各種應用中，今天的MTP連接器符合嚴格的Telcordia（以前的Bellcore）標準，以滿足運營商級別的要求以及數十年的使用。數以百萬計安裝在現場的MTP連接器繼續按照他們最初在電纜組裝工廠生產時那樣工作。



更簡單的制作和使用



2002年，US Conec將MTP原有的熱固性塑料插芯工藝變更為聚苯硫醚（PPS）熱塑性注塑成型工藝，熱塑性塑料注塑成型不容易受到吸濕性的影響，而吸濕性是導致連接器性能下降的一個罪魁禍首。采用熱塑性塑料注塑技術也可以快速擴大生產規模以滿足高產量需求，同時還可以提高拋光過程中對插芯端面幾何形狀的控制，以提高連接器的性能。



MTP Elite®連接器的設計改進也使安裝、取出、清潔和返修變得更加容易。這為未來的創(chuàng )新奠定了基礎，可以為安裝人員更好地簡化工作 － 但更多的是在以后。



時間之旅



MTP繼續發展和改進



2004 –工程師們增加了MTP連接器的光纖芯數，多達72芯



2005 –多模MTP連接器發布，使布線系統能夠使用成本較低的的光纖收發器



2007 –發布了低插入損耗多模MTP Elite®連接器



2010 –24芯多模MTP連接器發布



2012 –標準組織批準MTP方式可以用于數據中心



2013 –行業標準化組織批準了MTP方式的光纖收發器



2015 –引入一種新的MTP 16芯方式，在一行中最多可容納16芯光纖鏈接



2016 –很快，新的MTP 16將在單模系統中使用



任何技術．任何數據中心．任何尺寸．



自從在日本電信網絡(luò )中使用的最初的MT插芯技術以來，我們已經走了很長的路。但是MTP方式才剛剛開始，今天，我們面臨的挑戰是超大規模、大數據和云數據中心：我們如何提供、添加和支持高密度、超大帶寬的應用，這些應用需要大量的空間來容納大量的線纜。 由于其不斷改進的插入損耗、光纖密度、安裝的簡易性以及其久經考驗的穩定性，MTP連接器已經準備好滿足這些要求。



但值得注意的是，MTP并不僅僅是為了大型云計算、大數據和超大規模計算而設計的。MTP連接器的最新版本不僅適用于光纖到光纖的連接。還適用于所有與電子行業相關的——金融、醫療、教育、服務等行業。



因此，無論你是使用雙工，8芯，還是16芯光纖傳輸，MTP連接器都可以應用到你正在使用的任何技術——包括新的并行光纖技術的應用，比如400Gb的以太網，可以使用32、16和8芯光纖傳輸。MTP連接器在其強大的工藝技術的支持下，也能在多種操作環境中發揮作用，包括高濕度、極熱和極冷以及溫度變化大的環境。



以太網光收發器藍圖





迎接下一代MTP

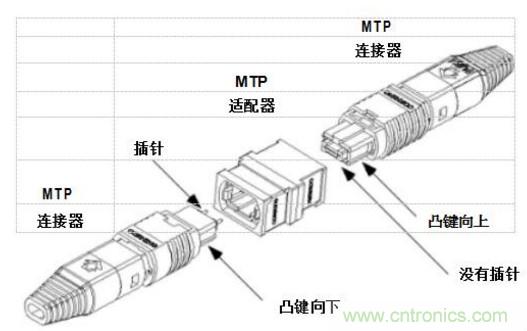

憑借其在如此多不同的應用中使用不同技術的實用性， MTP連接器實現了多功能，這對于安裝人員來說無疑是一個優勢。但這種多功能性也帶來了一些挑戰。安裝人員在不知道他們是否需要一個正頭（俗稱“公頭”）或負頭（俗稱“母頭”）的終端時，或者在處理成千上萬的不僅要傳輸而且需要接收的光纖時才進行極性管理時，這些問題可能會(huì )耽誤部署的時間。



最新一代的MTP連接器帶來了新的特性和功能，可簡化現場配置。 手邊沒有正確的“公頭”或“母頭”么？ 不是問題。新的MTP連接器可以輕松的在現場改變 “公母插頭”和極性，而無需專業技能或連接器工程師在場。 除了優秀的現場可配置性外，連接器在進行插拔操作時也更加安全環保。



MTP 連接器行動起來



自1996年以來，安裝人員依賴于MTP連接器來加快數據中心的安裝部署?，F在我們已經更進一步的看到了MTP的優勢。憑借其20多年的性能表現、持續改進，下一代的進步很快就會(huì )到來，MTP連接器仍然為各種網絡(luò )技術提供卓越的價值。不管您使用的是什么技術， MTP連接器都會(huì )成為您的數據中心的一部分。充分利用節省時間、空間效率是對MTP最樸素的定義。
