【導讀】小米生態鏈公司之間的產品類別互有重疊的現象已經不稀奇了，這次輪到的是ZMI紫米和小米。自從嗅到了無線充電再次興起的風口，小米、紫米先后加入WPC無線充電聯盟，為入局無線充電做準備，前不久也終于各自發布了自家首款無線充電產品。今天要給大家帶來的就是小米、紫米無線充電器拆解對比，看看這兩款系出同門的產品到底有什么區別。
小米無線充電器，這款產品是3月27日和小米首款無線充電手機小米MIX 2S一同發布的，支持普通5W / 小米7.5W快充兩種充電模式。通體呈白色，采用的是PC外殼+硅膠的材質。
紫米無線充電器，今年2月份以眾籌的形式面世，現已正式上市，支持普通5W+蘋果7.5W+三星10W幾種充電模式。整體采用黑色，采用鋁合金外殼+玻璃面板的材質結構。
一、小米無線充電器拆解
小米無線充電器包裝盒正面一個字都沒有，整個白色包裝盒上只有產品圖。

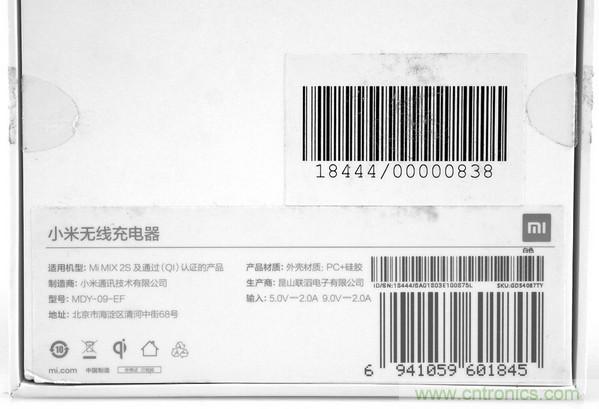

包裝盒背面產品信息如下，品名：小米無線充電器、適用機型：Mi MIX 2S及通過（Qi）認證的產品、產品材質：PC+硅膠、制造商：小米通訊技術有限公司、生產商：昆山聯滔電子有限公司、型號：MDY-09-EF、輸入：5V2A / 9V2A。

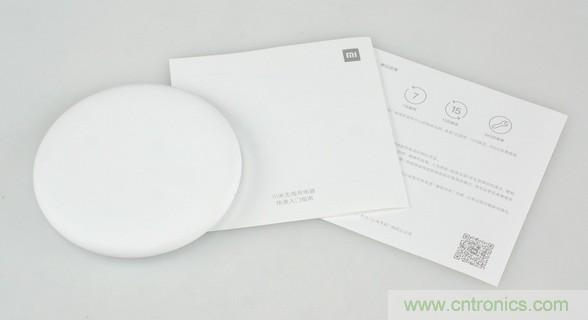

開箱物品一覽：無線充電器1、快速入門指南1、售后服務卡*1，并不包含電源適配器與數據線。

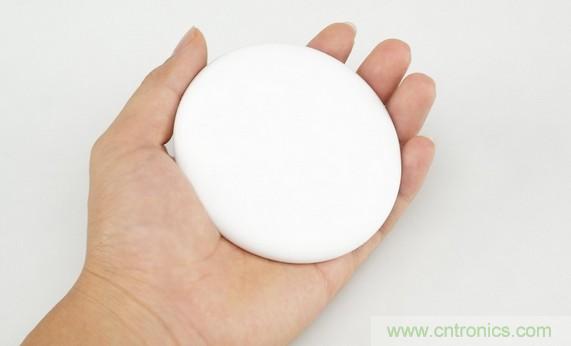

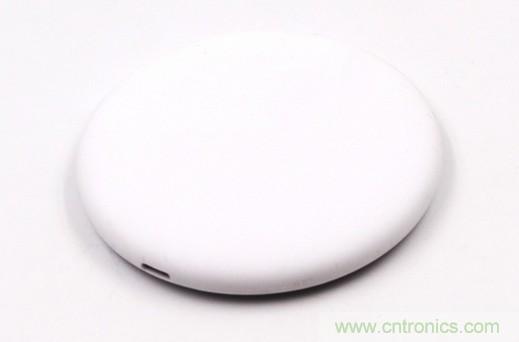

小米無線充電器整個表面都是全白色，沒有任何LOGO文字，使用了PC作為殼體基礎材質，再通過類似二次注塑工藝在表面覆蓋一層厚硅膠，手摸上去軟軟的，手機放上去具有一定的防滑效果不會(huì )掉落。

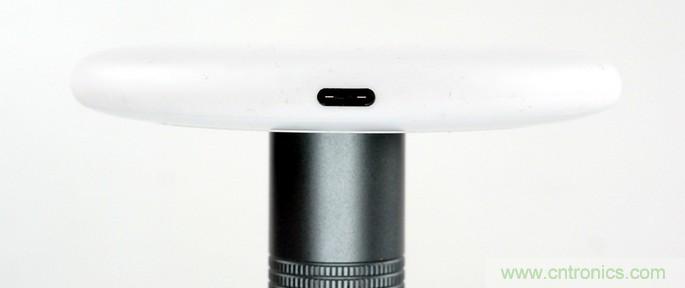

充電板半徑47mm，厚度12.44mm，采用USB-C輸入接口，支持5V2A / 9V2A輸入。

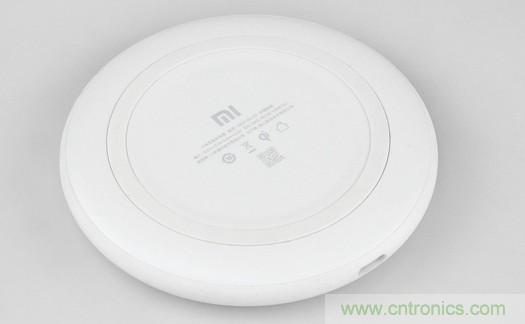

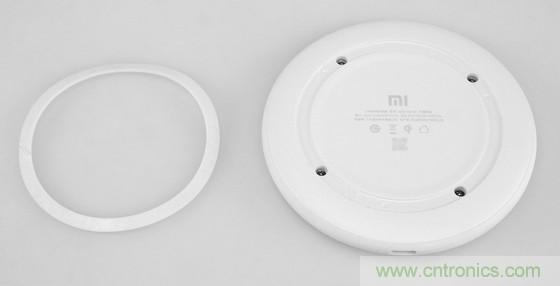

反過來背面，充電器底部粘上了一圈防滑橡膠墊，可以避免充電器使用時候滑動。

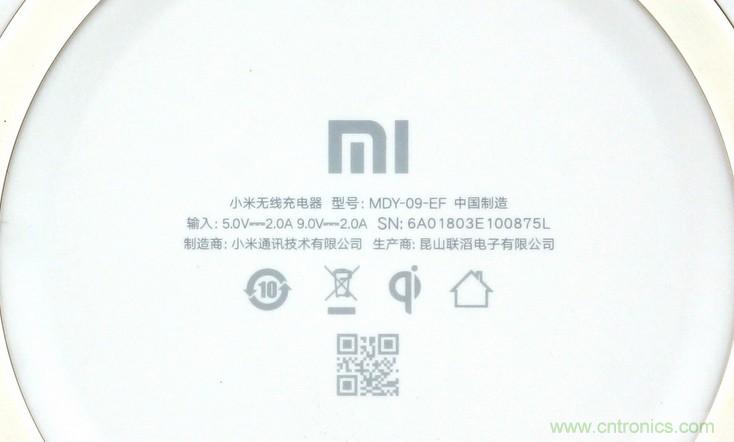

底部銘牌信息。
在無線充電器側面邊緣上隱藏著一顆綠色指示燈，可以顯示當前充電狀態，正常充電下綠燈長亮，保護模式啟動時綠燈閃爍。
小米無線充電器采用上下殼螺絲擰緊的方式合蓋，先把橡膠防滑墊撬出可以看到螺絲位。

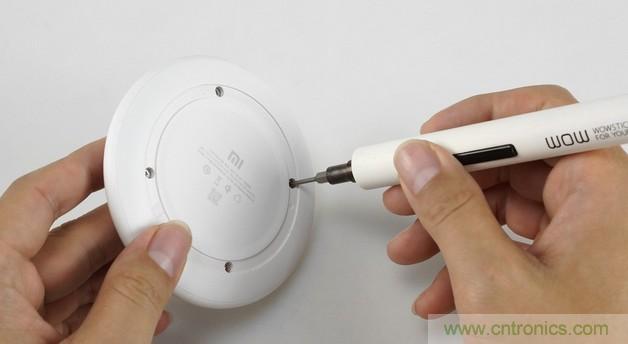

4顆十字螺絲擰出。
分解一覽，左邊是PC底蓋，右邊是PC+硅膠面殼。

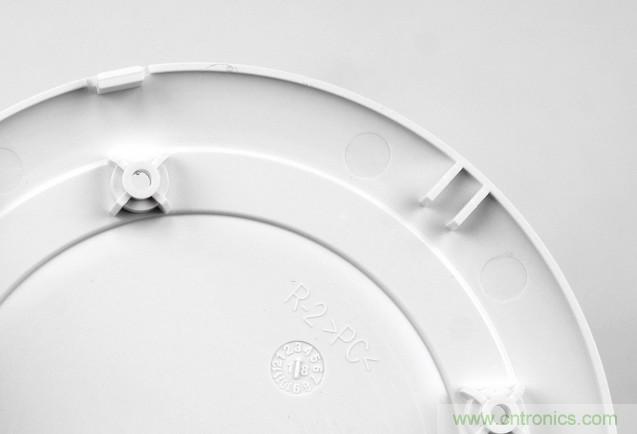

PC底蓋細節部分，螺絲座使用了加強筋設計。

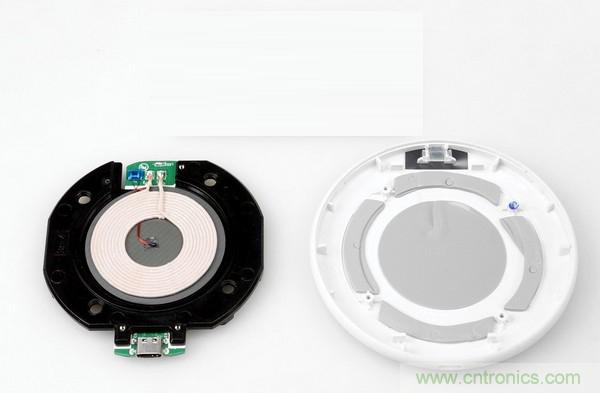

所有部件都安裝到面蓋底部，PCB下面一整片黑色是金屬導熱塊，把發熱量勻熱后散布開來避免積聚高熱。

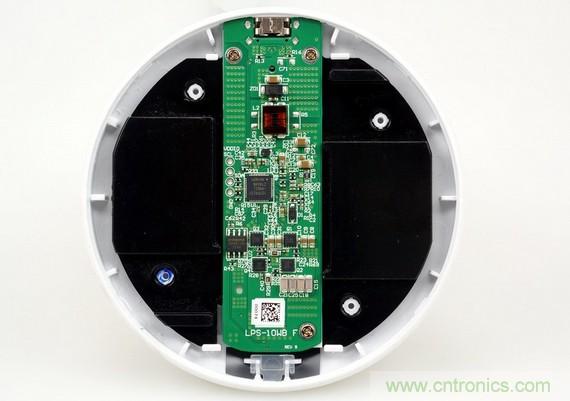

面蓋組件俯視圖。

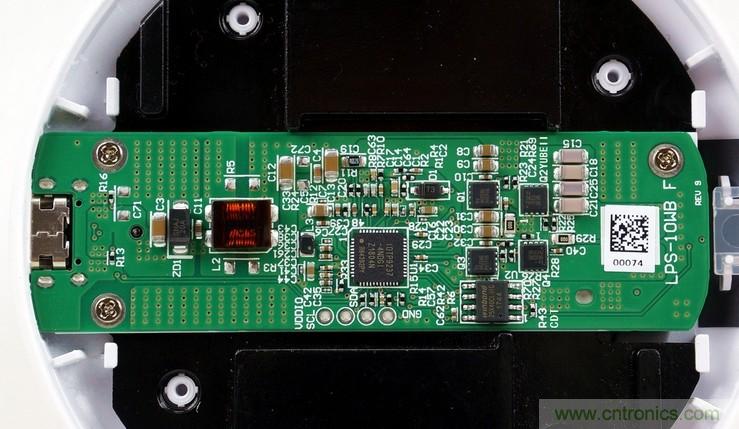

PCB俯視圖。

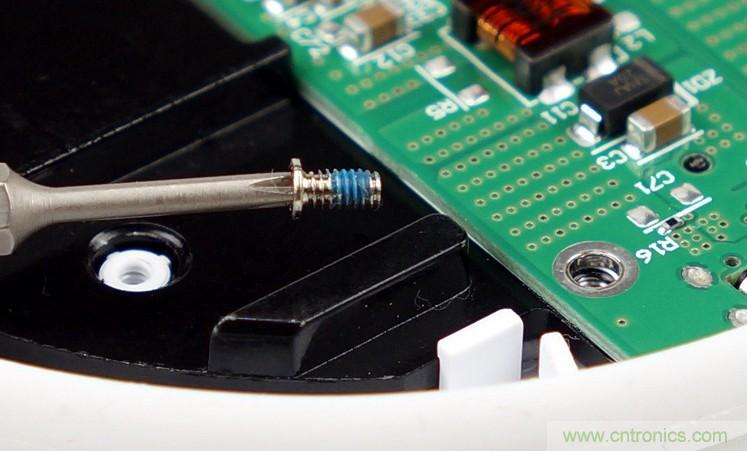

PCB螺絲帶有防止松動螺絲膠。

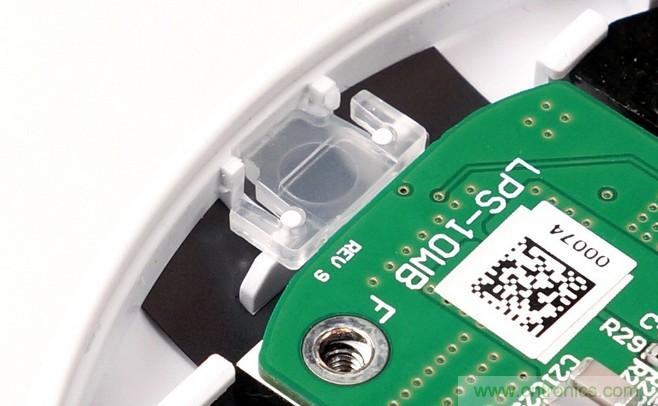

半透明的是指示燈導光膠，下面一片黑色遮光膠紙避免漏光。

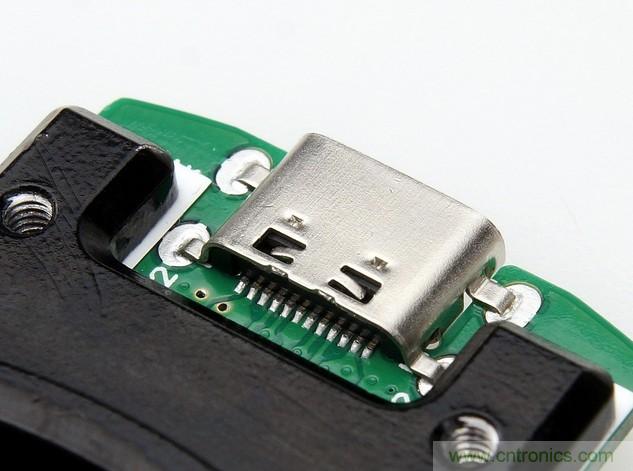

沉板式USB-C母座，4腳過孔焊接十分牢固。

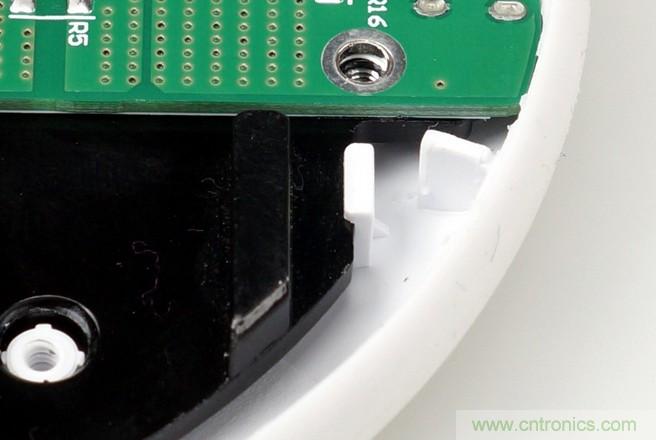

金屬散熱塊被卡子與PCB螺絲固定著，挑起卡子進一步拆除。
在面蓋模塊中把金屬散熱塊分離出來。

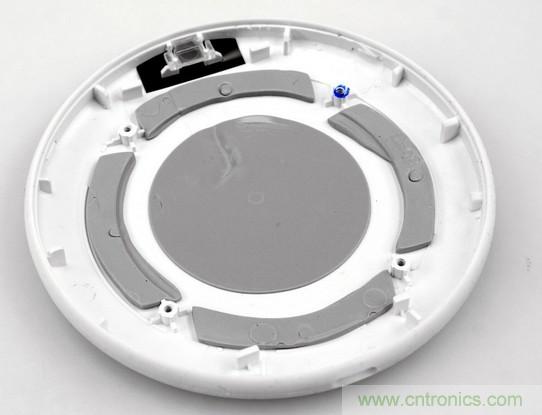

面蓋底部使用了4+1片軟性高分子導熱膠，把熱量勻熱后傳遞開來。
拿小刀刮一下金屬塊，發現是鋁材質再陽極氧化而成。
溫度探頭放在線圈正中間測溫。

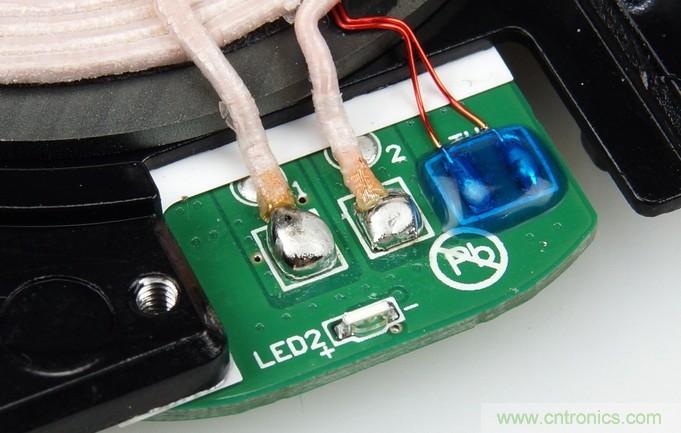

線圈焊接點飽滿浸潤度高，扁平側射貼片式的LED，溫度探頭焊盤滴膠固定處理避免震動脫焊。

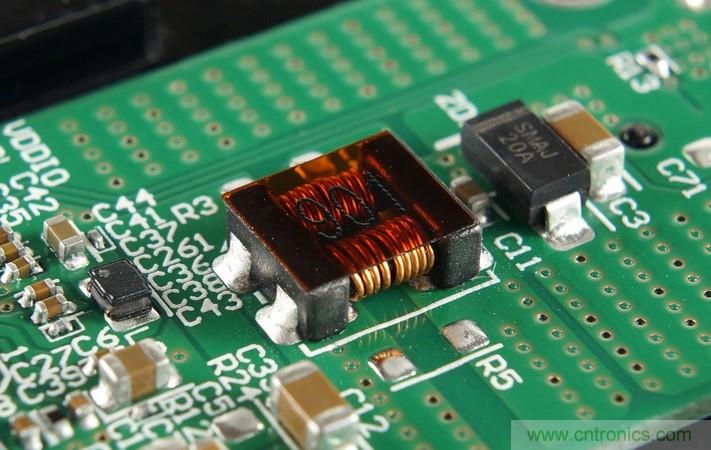

看看輸入端，tvs保護瞬間過電壓，共模電感防止干擾。

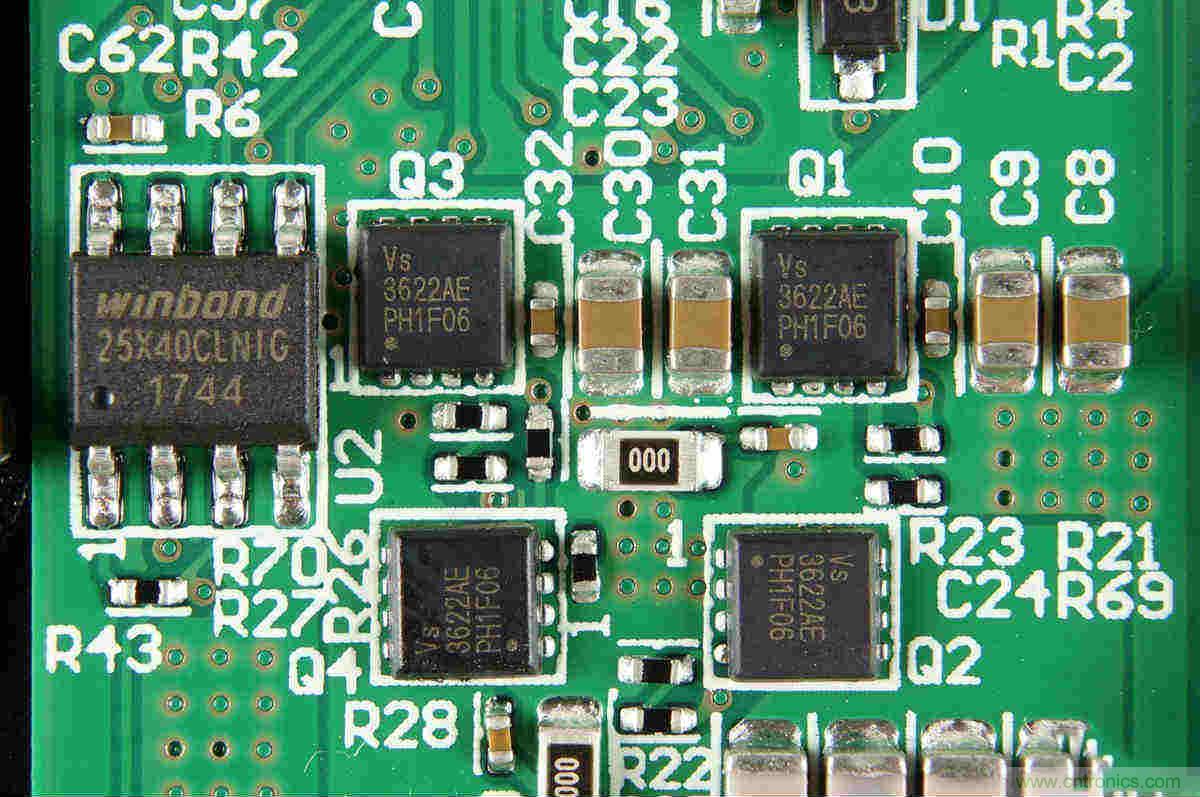

線圈驅動部分， vgsemi VS3622AE，另外可以看到winbond 25X40CL，這是一顆FLASH ROM芯片，也許日后可以跟隨Qi版本協議的更新進行升級刷機，以支援更新的協議。
采用美國IDT IDTP9237無線充電方案。
4顆npo電容，大功率的保證。
全部拆解完畢。
二、ZMI紫米無線充電器拆解
ZMI紫米無線充電器外包裝還是走簡約風格，白色紙盒印刷著產品式樣。
包裝背面產品信息一覽，品名：ZMI無線充電器（套裝版）、產品型號：WTX10、輸入接口：USB-C、輸入參數：5V2A / 9V1.6A、制造商：江蘇紫米電子有限公司。

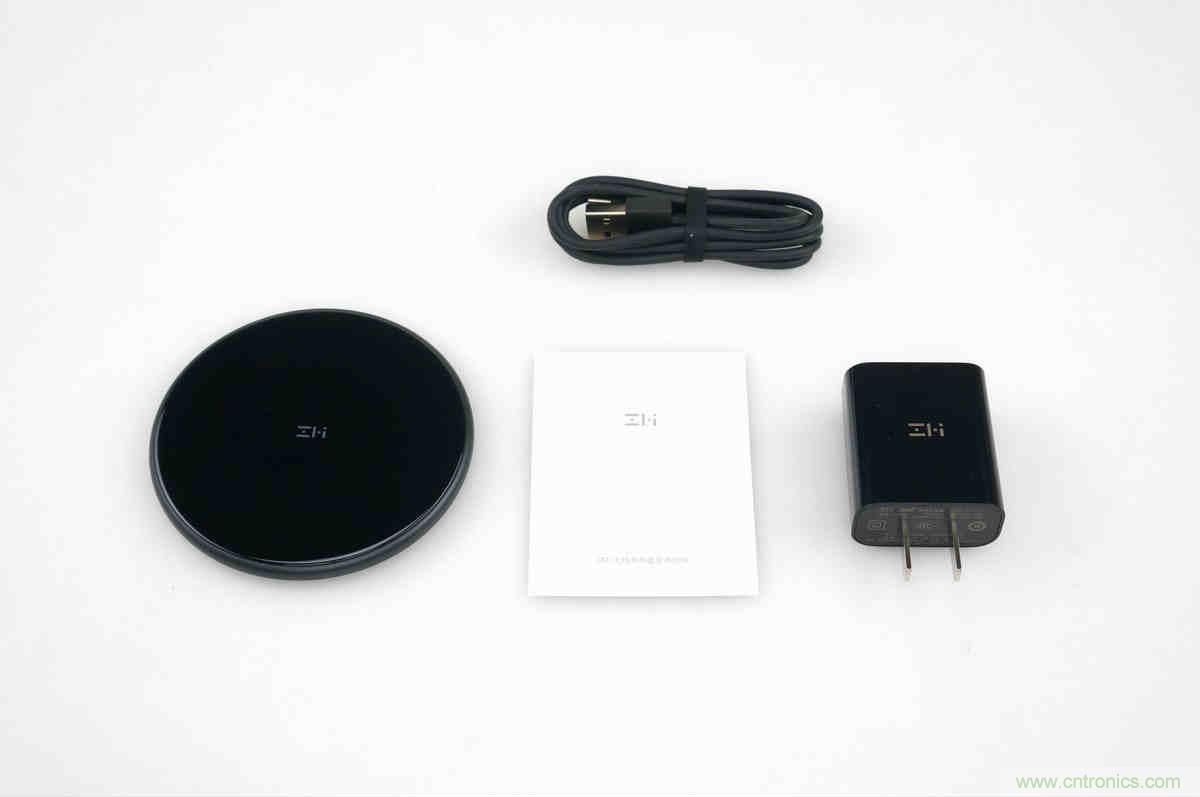

開箱物品一覽：無線充電板1、說明書1、充電器（電源適配器）1、USB-A to USB-C數據線1。

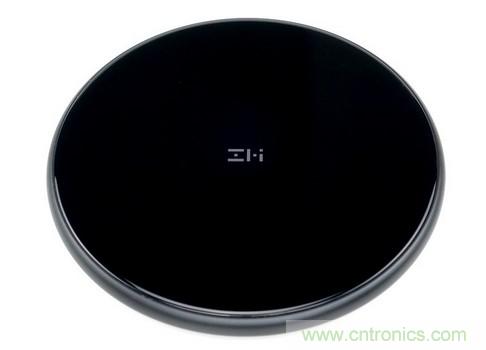

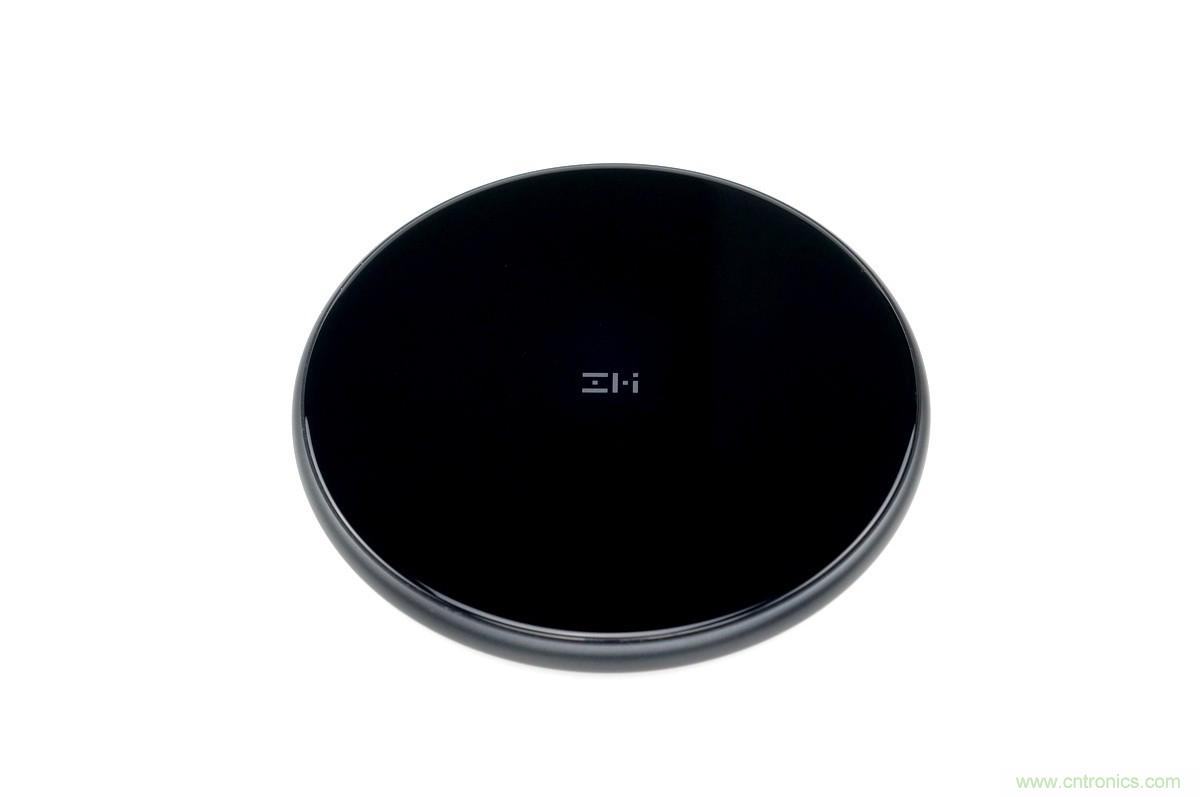

紫米無線充電器主體是全黑基調，面板使用了黑色lens 2.5D玻璃制作而成，硬度高可以抗劃痕，面板中間是紫米“ZMI”LOGO。

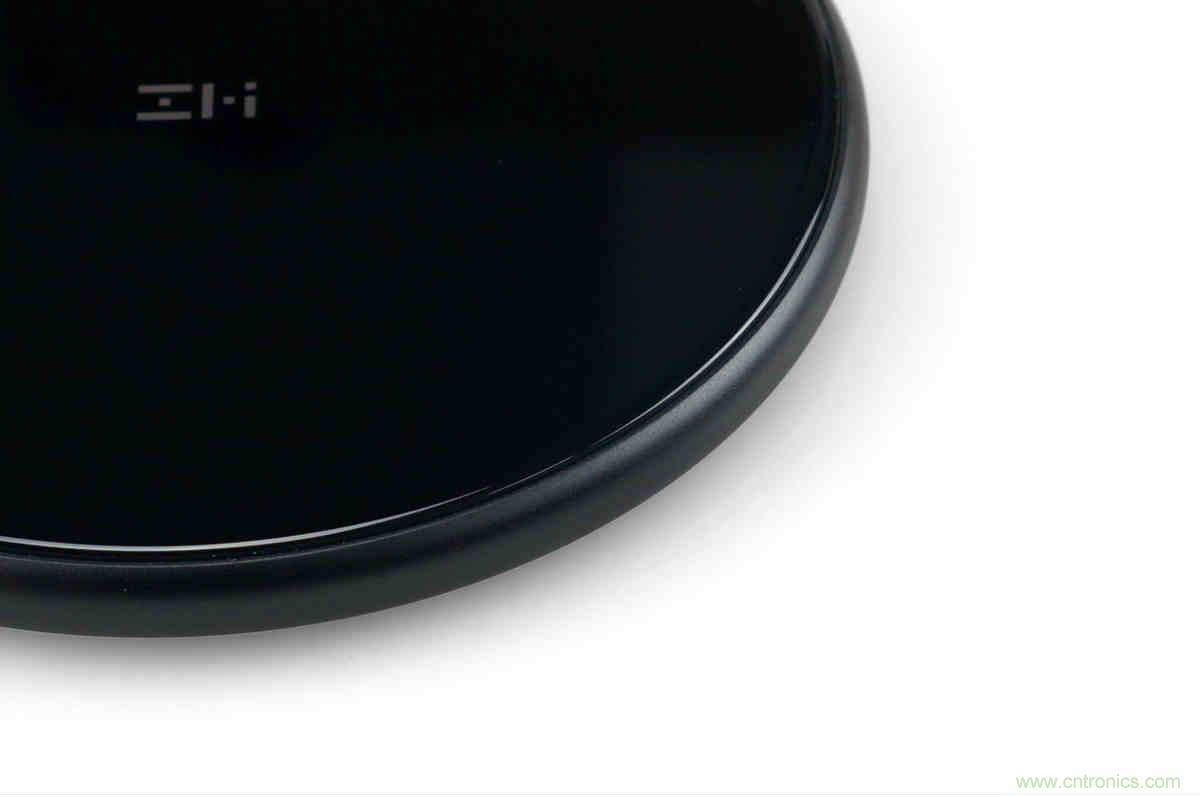

玻璃面板的邊緣可以看到做了2.5D弧邊拋光處理，底座采用一體鋁CNC而成再陽極氧化再?lài)娚疤幚?，面板與底座完美貼合。
充電板直徑89mm高度7.1mm，輸入方面選擇了新型的USB-C作為輸入接口，相比起microUSB，USB-C底座支持盲插使用起來更方便，而且旗艦手機基本都使用USB-C作為輸入接口，更加通用。

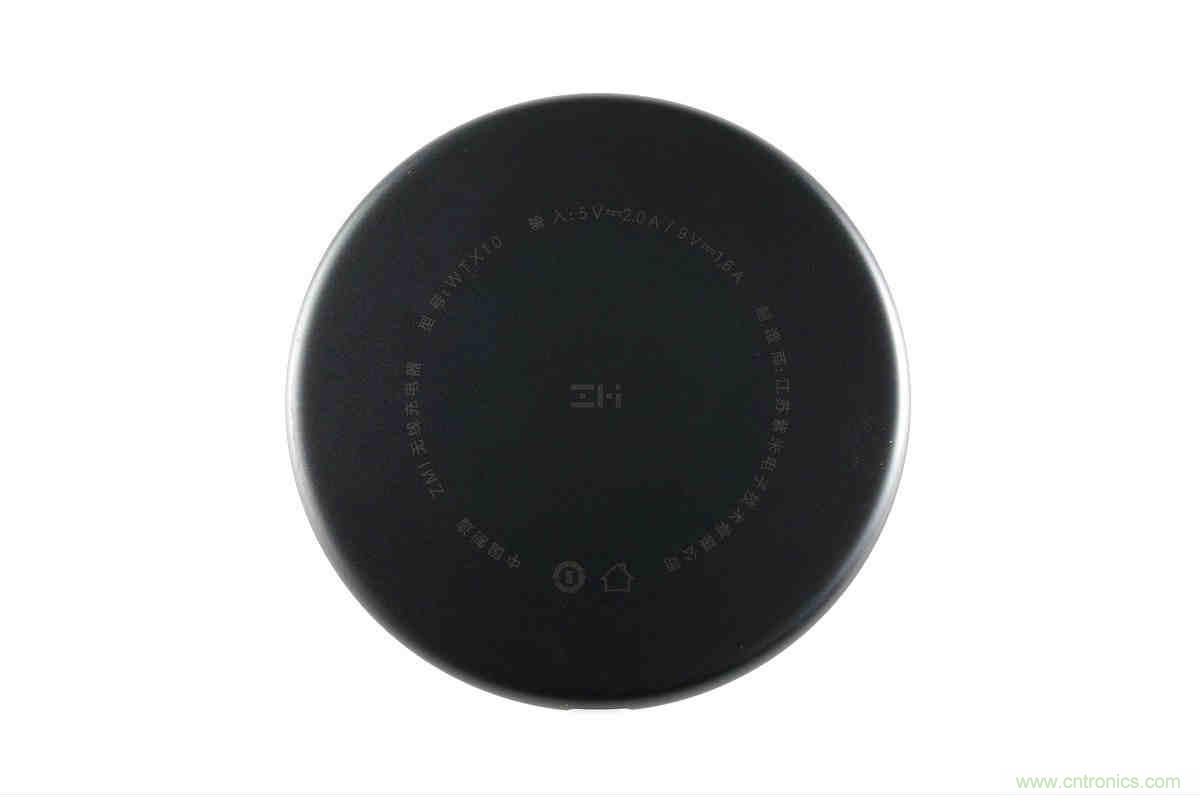

充電器底部并沒有發現防滑墊設計，帶上膠質手機套的用戶在使用這款充電板的時候，手機背部可能會(huì )被鏡面面板黏住，然后底座又不帶防滑，取放手機可能會(huì )滑動或者被吸起來，當然不戴套就不受影響。

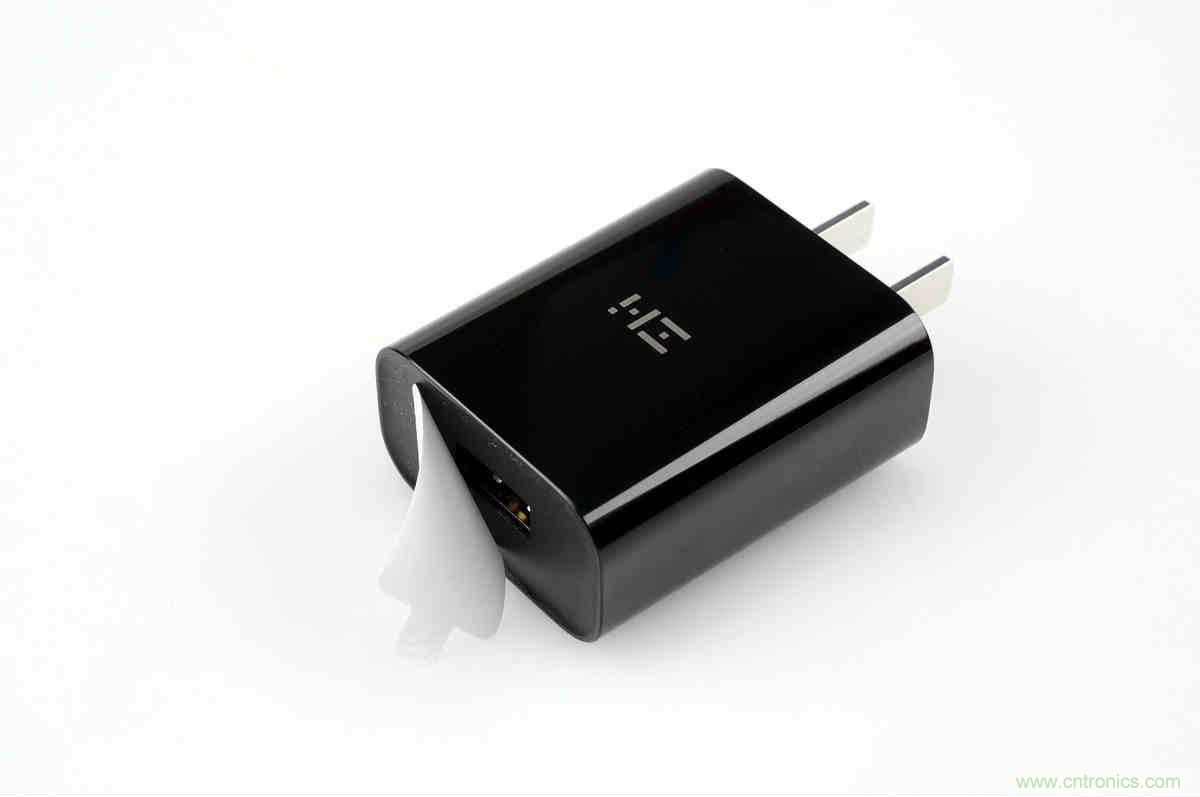

正如紫米無線充電器（套裝版）所示，里面帶了充電器（電源適配器）、線材，撕開防塵貼紙可以看到這款充電器是USB-A輸出口。

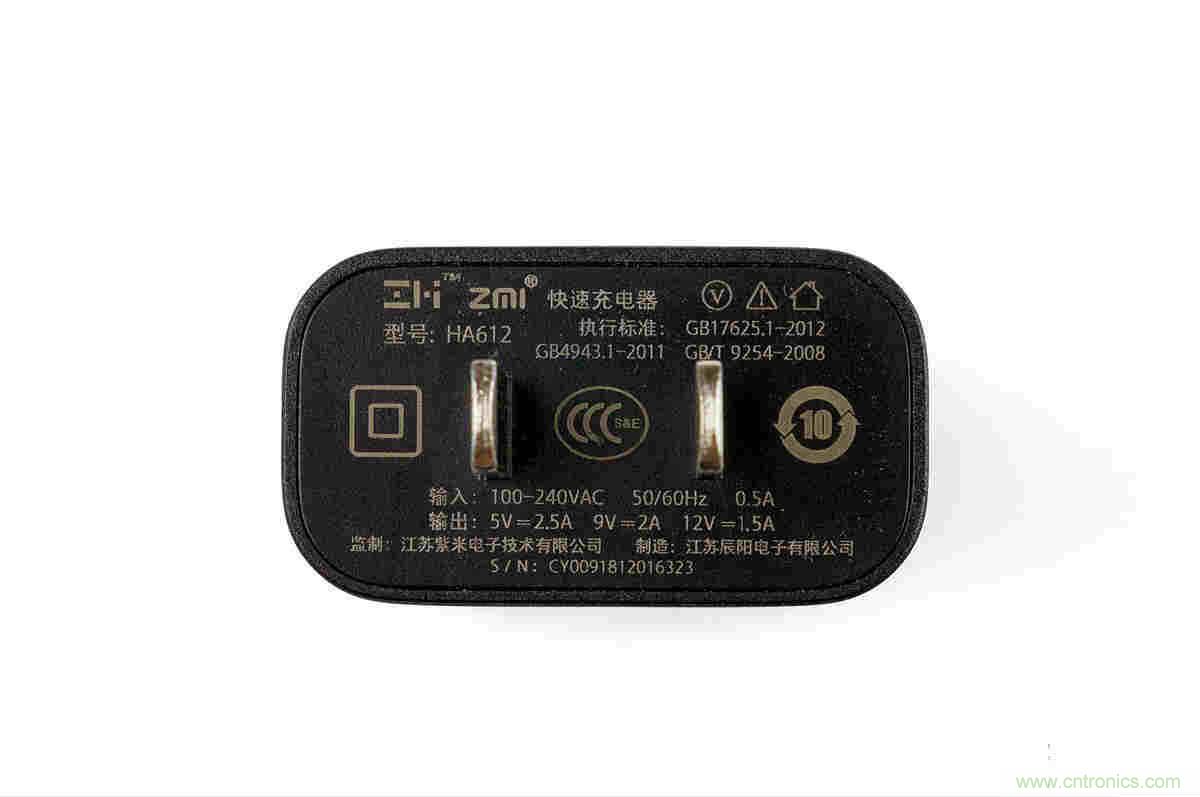

充電器銘牌信息如下，品名：ZMI快速充電器、型號：HA612、輸入：100-240VAC 50/60Hz 0.5A、輸出：5V2.5A / 9V2A / 12V1.5A、監制：江蘇紫米電子科技有限公司、制造：江蘇辰陽電子有限公司。
紫米無線充電板使用膠紙粘合玻璃面板，可以無損打開。
玻璃面板底部四周是合蓋用的雙面膠紙，稍微靠近內沿一點一圈是灰色的軟導熱膠，中間還有白色導熱硅橡膠固定導熱。
主體部分，一體鋁CNC出金屬底座，所有部件都使用白色導熱硅橡膠粘附固定，必須破拆。

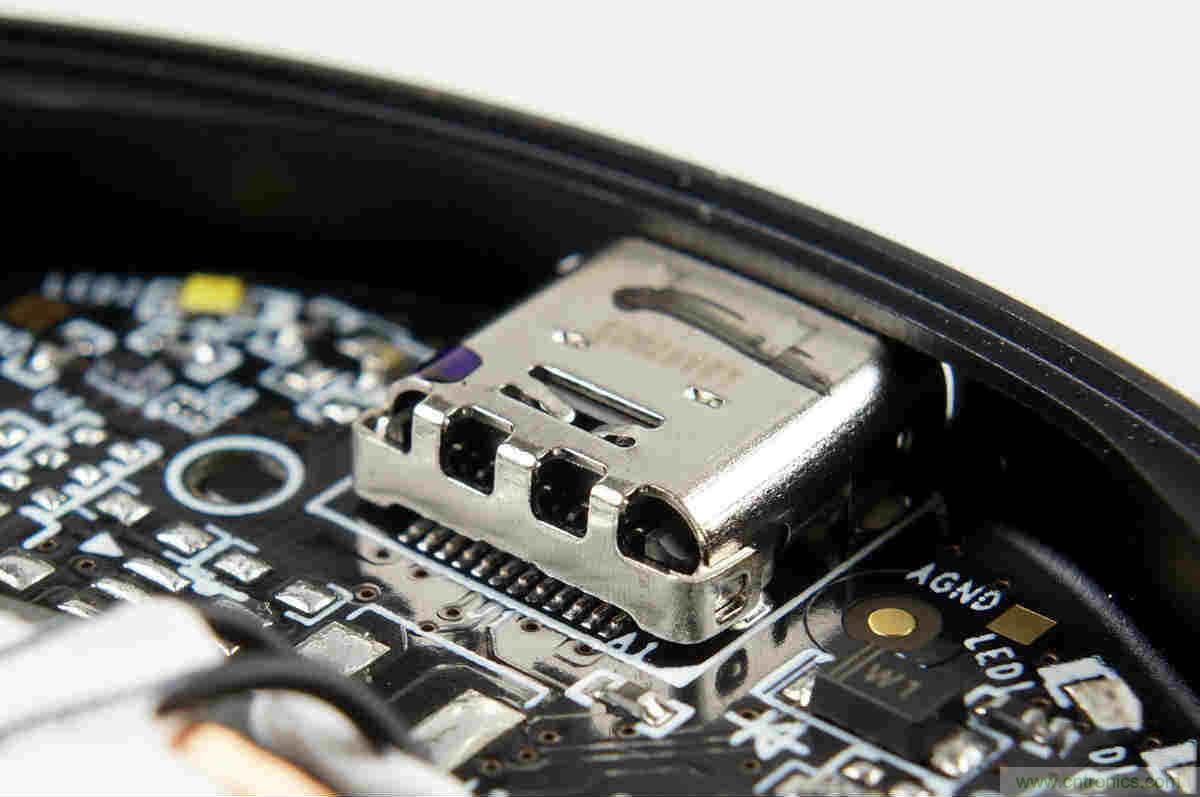

USB-C母座殼體后面還帶有保護罩，比較少見。

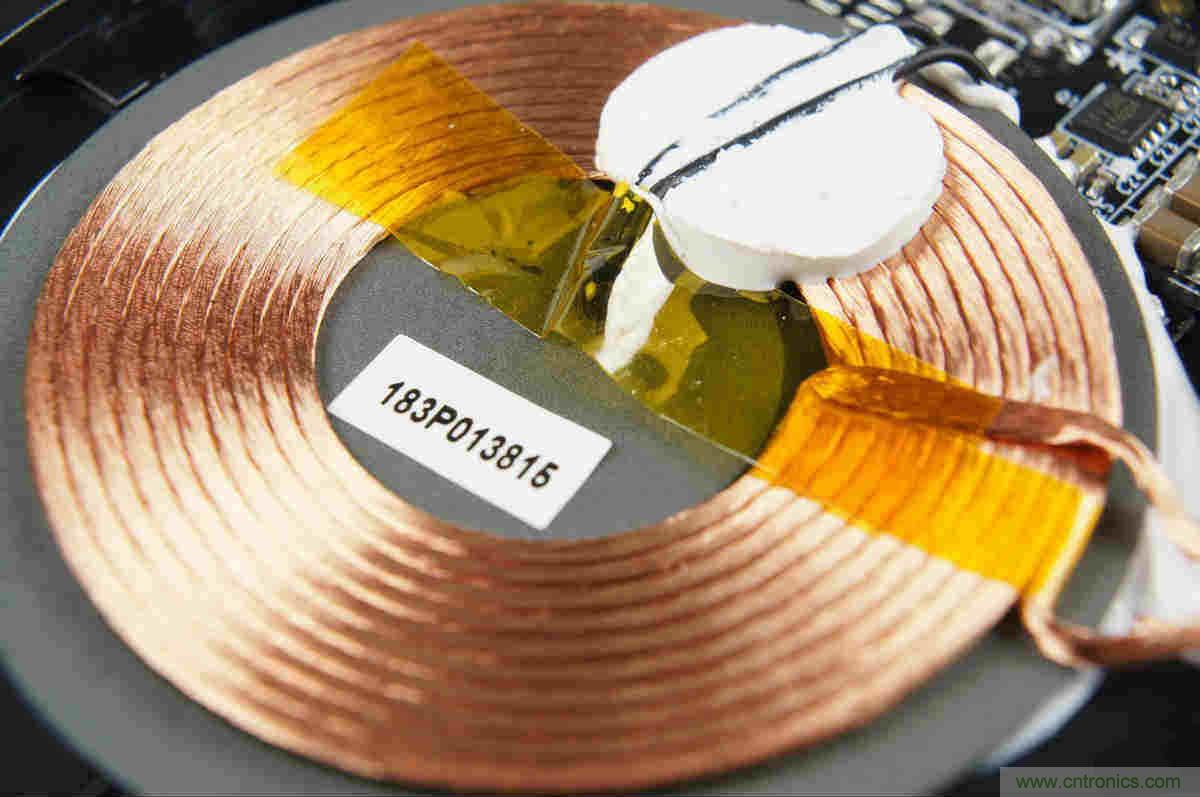

線圈上直接放置了溫度探頭，然后用導熱硅橡膠黏好，直接測溫。
把線圈盤去掉后可以看到PCB本體，一大堆導熱硅橡膠固定著。

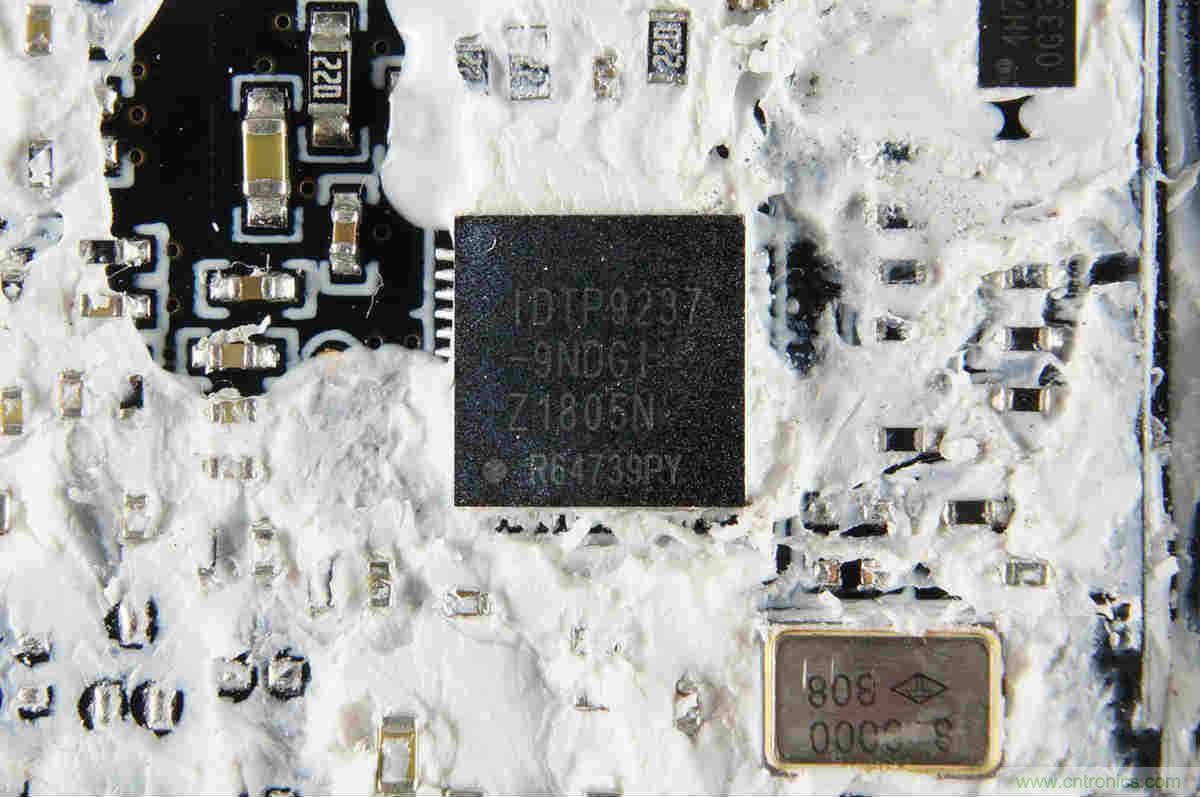

產品采用了美國IDT無線充電方案，IDT P9237。

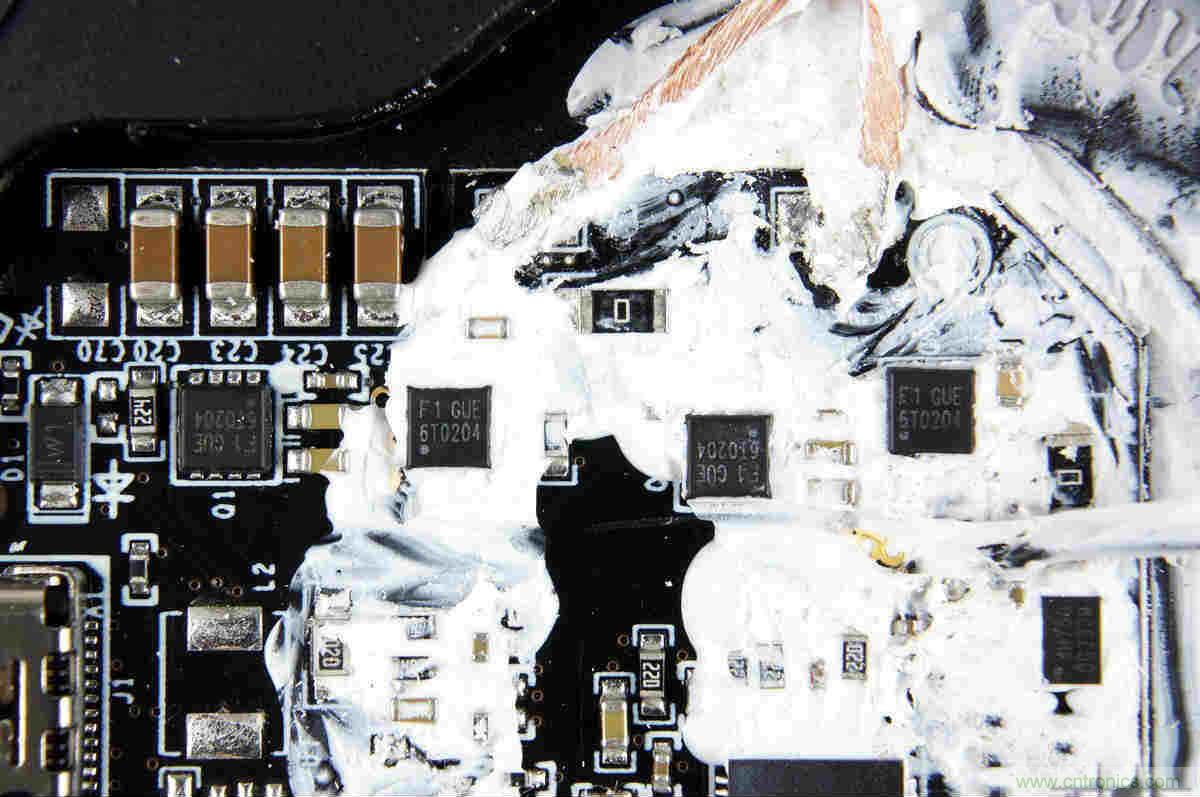

驅動線圈的MOS。

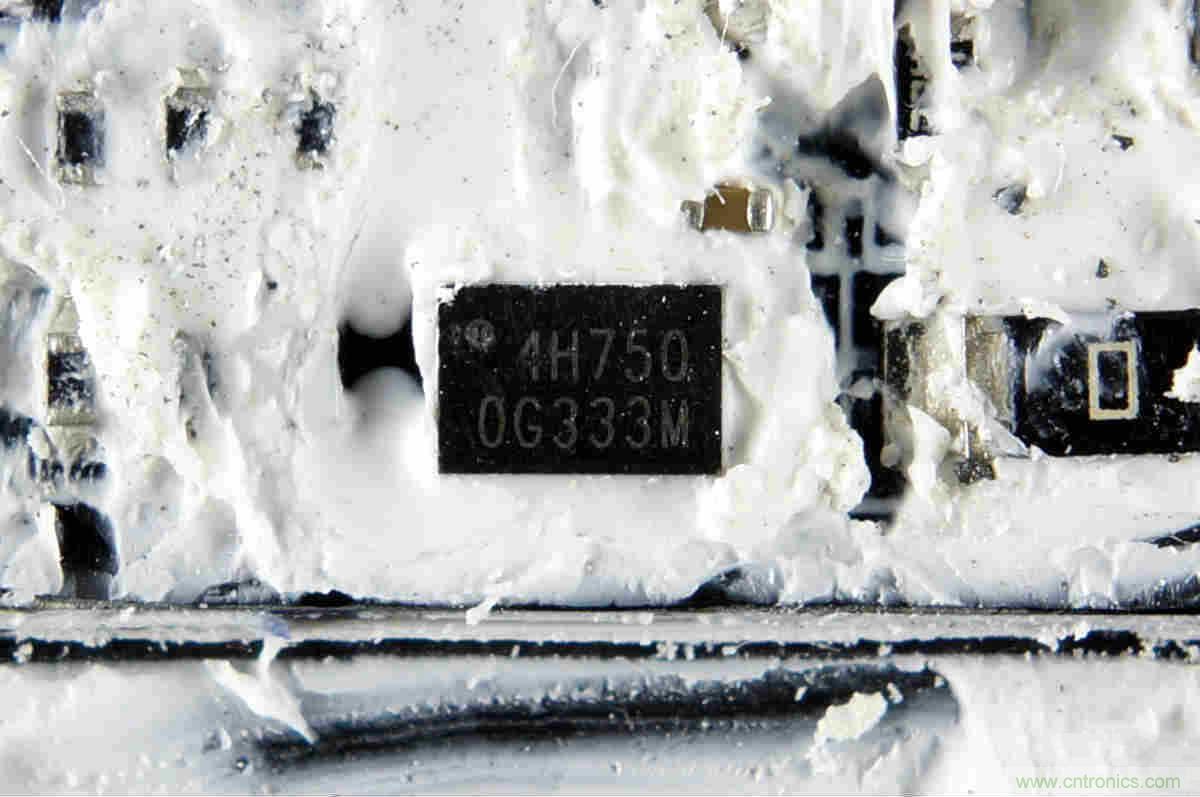

絲印4H750 OG333M。
4顆X7R電容。
PCB背面可以看到代工廠是藍沛科技。
三、拆解總結

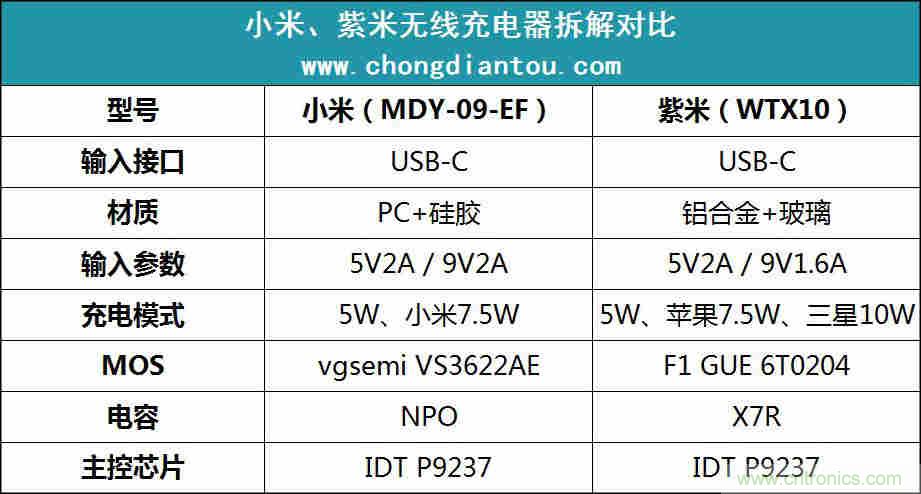

小米、紫米無線充電器二者無線充電方案均來自美國IDT，所采用的芯片型號也完全一樣（IDT P9237），不知是巧合還是事先商量好的。不過除此之外，兩者里里外外都各不相同，包括外部材質以及內部結構及零部件，好在設計及做工都可圈可點。小米售價99元，紫米售價129元（附帶適配器+數據線），性?xún)r(jià)比都很高，均支持無線快充，只是各自官方頁面宣稱支持的無線充電模式有所不同。
（來源：充電頭網）
