這個號稱高科技智能電吹風，究竟有怎樣的魔力，讓你愿意花近三千元買一臺吹風機呢？我們拆解一臺Dyson吹風機一探究竟。

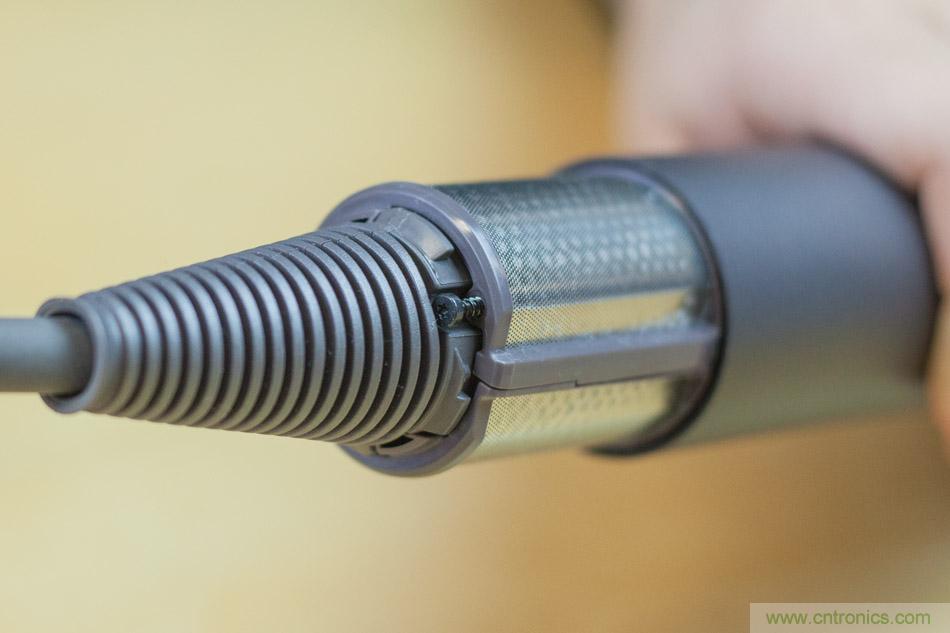

這是一個過濾網籠，它應該是用戶可拆卸的，是可清洗的?？諝馔ㄟ^(guò)網狀過濾器的孔進入馬達。





拆掉一些固定過濾網的螺釘，可以清晰看見把手的組成部分。

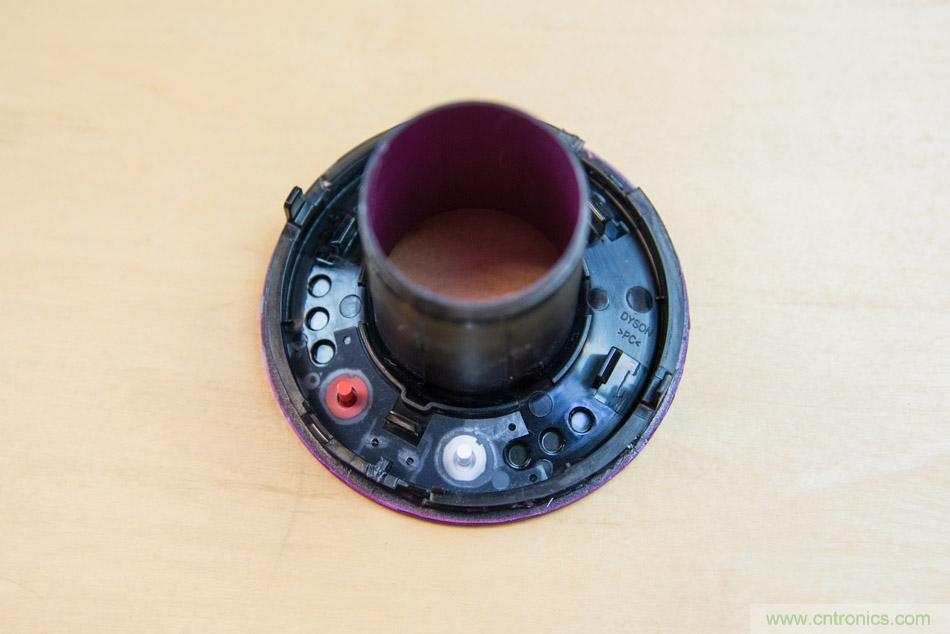

頂部紅色圈狀的第二個進氣口被扭鎖和一些懸臂卡扣固定，該部件實際上是用黑色PC模制而成，但經歷了一種稱為物理氣相沉積（PVD）的過程，獲得了金屬粉紅色外觀。

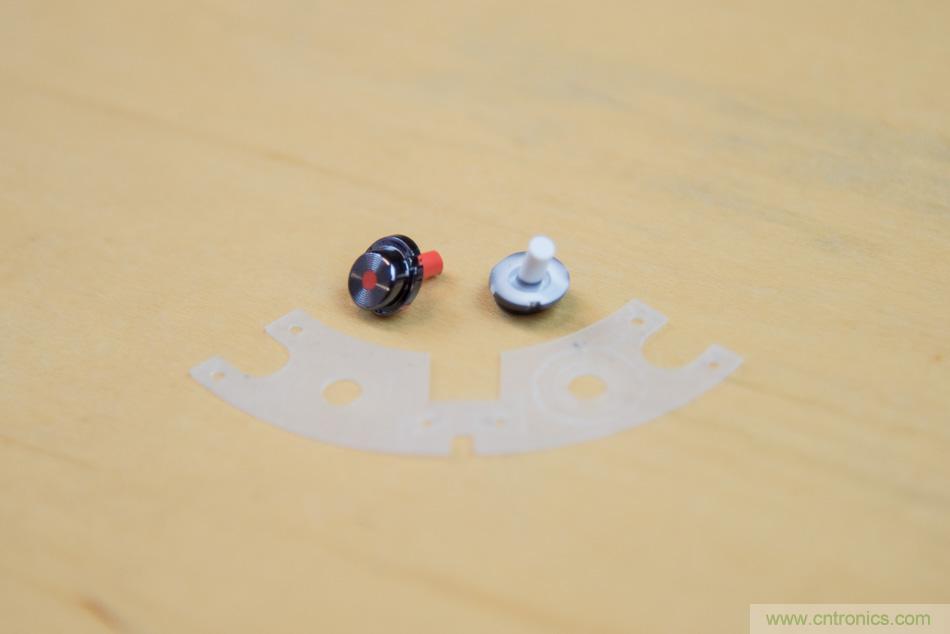

熱量和風扇轉速控制按鈕粘一層很薄的硅橡膠，為這些按鈕提供回彈。







按鈕也因PVD而改變成金屬外觀。

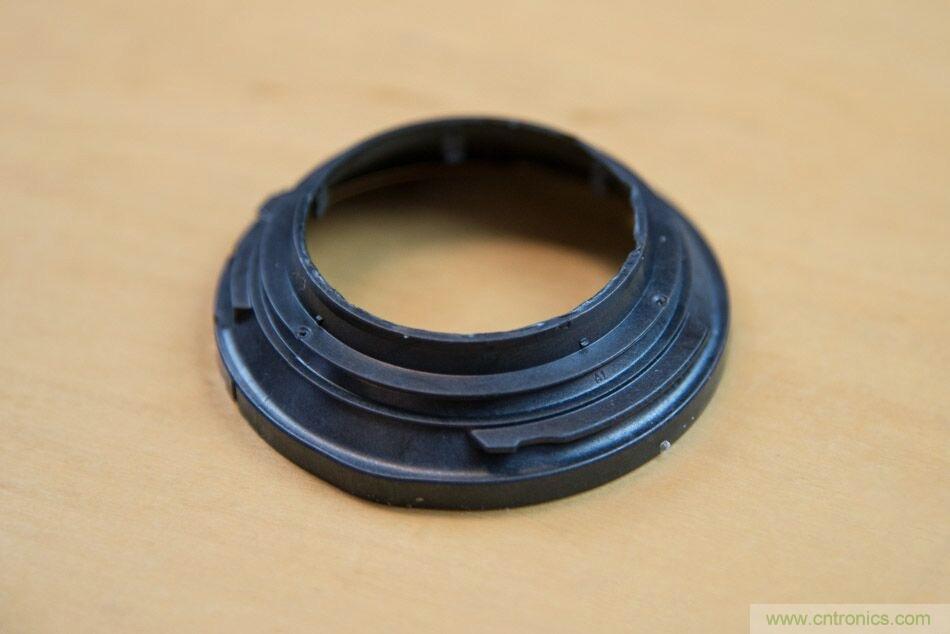

這里展示的黑色托架通過按扣裝配到粉紅外圈上，可為遮蔽LED。

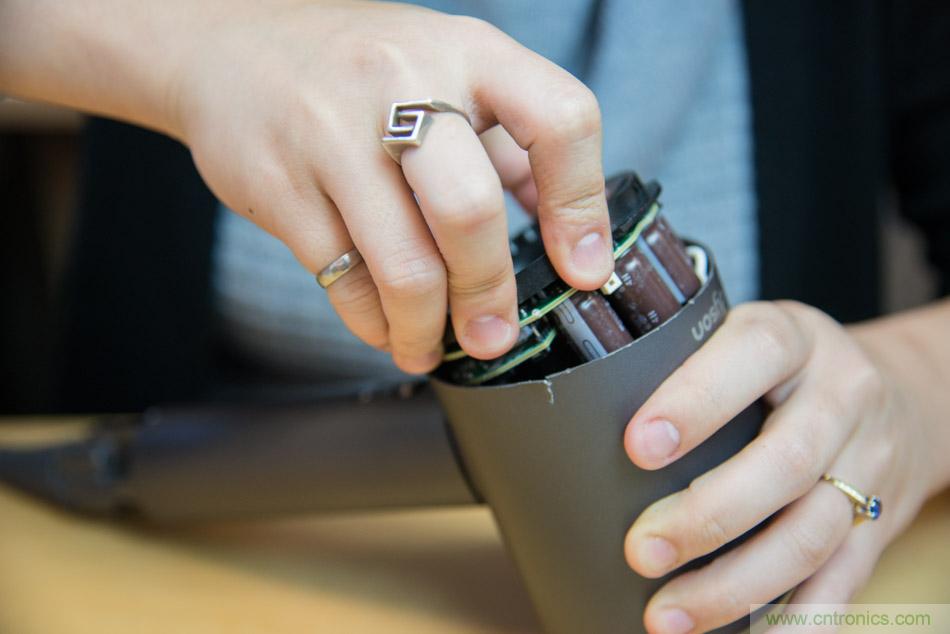

相當大的電容器！

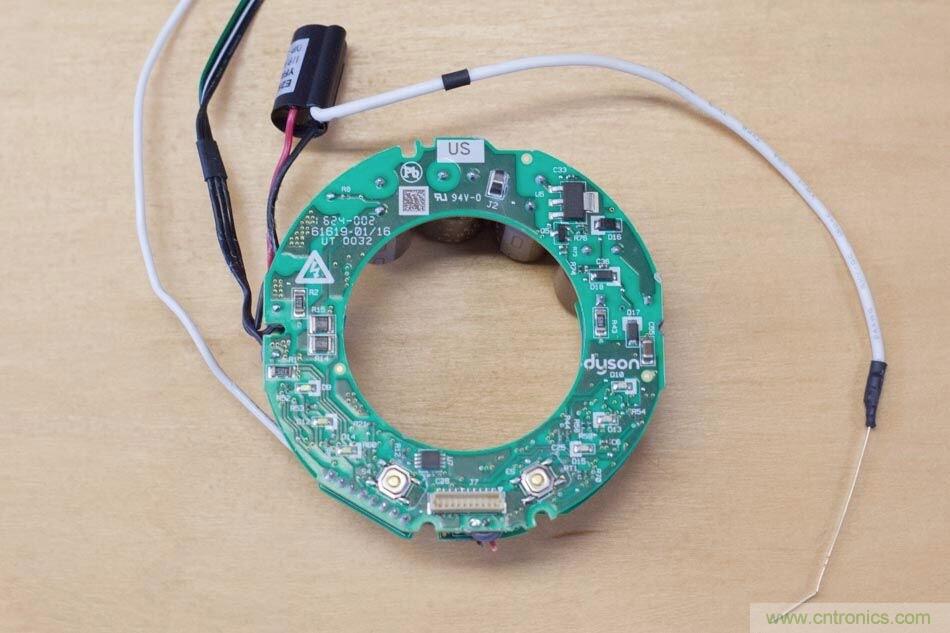

電路板上有兩個電源模塊芯片， 他們是英飛凌IRSM808-204MH半橋模塊，專為家電馬達驅動應用而設計，如節能風扇。



負責“智能熱控制”的微處理器是Microchip PIC16F1939-I / MV MCU。





通過黑色和白色導線焊接到電路板的黑色圓柱體是陰離子（負離子）發生器。陰離子與正電粒子如塵埃結合，凈化空氣。這個部件經常出現在室內風扇上。很多花哨地吹風機廠商聲稱利用“離子”技術，這種技術可以減少靜電，并使頭發不易卷曲，但效果是暫時的，只要吹風機打開就能持久。 有趣的是，戴森沒有明確地稱其吹風機有“離子”技術，只將標準電子組件作為關鍵字。

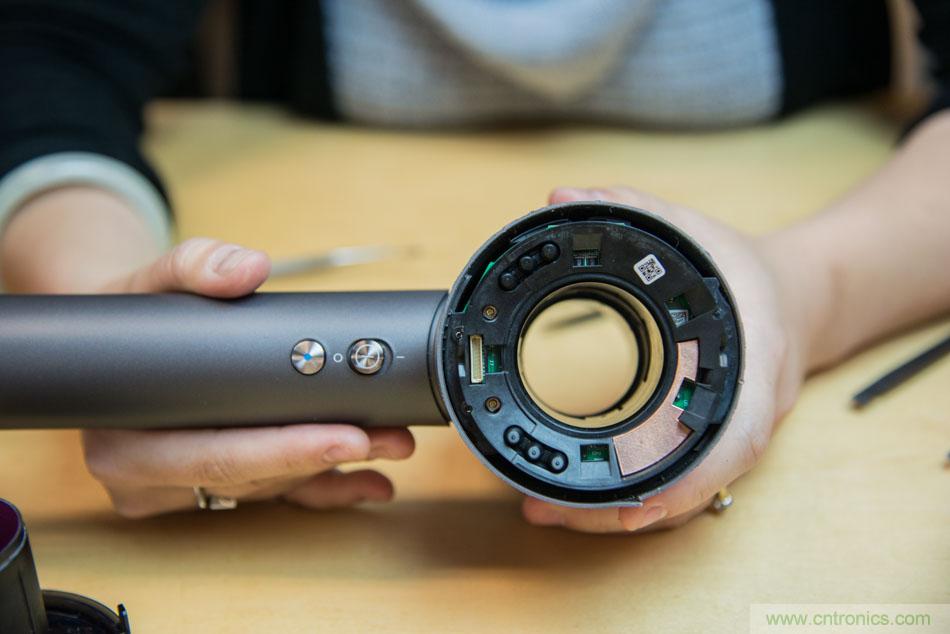

這塊電路板的背面，您可以看到控制加熱和風扇速度的按鈕開關，以及六個小型狀態指示器LED。





我們用力地撬開電源和冷彈按鈕（那些只是粘在上面）后，外把手外殼滑落。

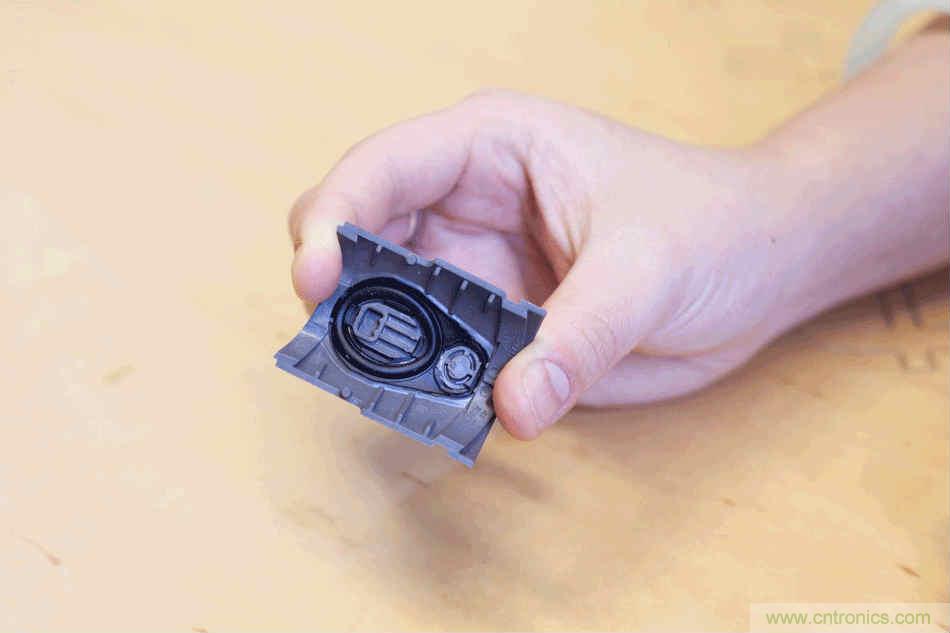

我們將這部分稱為開關蓋。

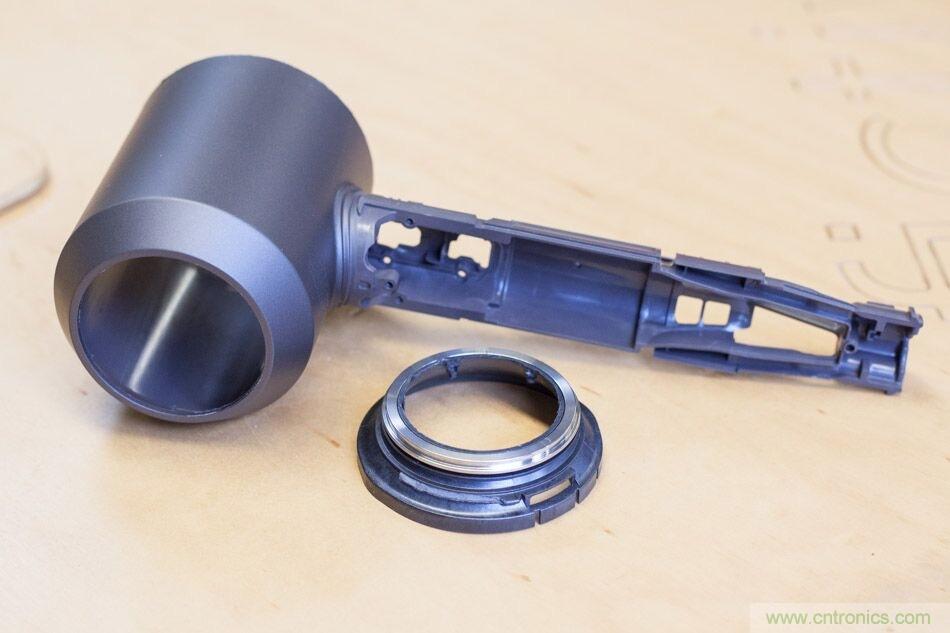

內把手實際上是可以分開的，我們終于找到了超音速馬達！

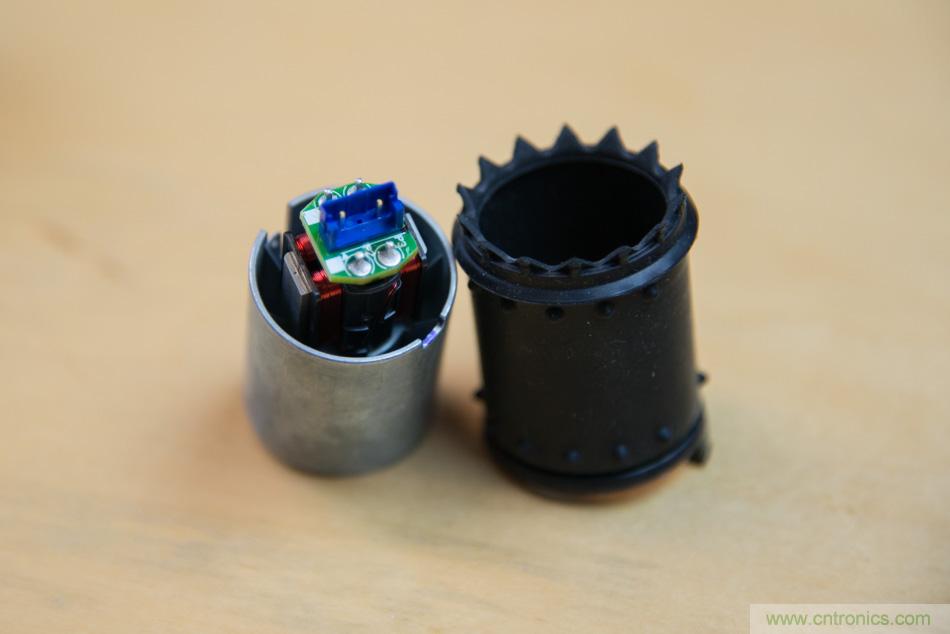

電機用類似硅橡膠套筒的套筒包住，以減少手柄的振感。這是Dyson的“Digital V9”電機，Dyson稱之為“無刷直流電機”。





安裝在電機軸上的葉輪由五軸銑床加工而成。 這可能是整個裝配中最昂貴的部件之一。相比之下，在戴森真空吸塵器中發現的葉輪是用玻璃纖維模壓成型。

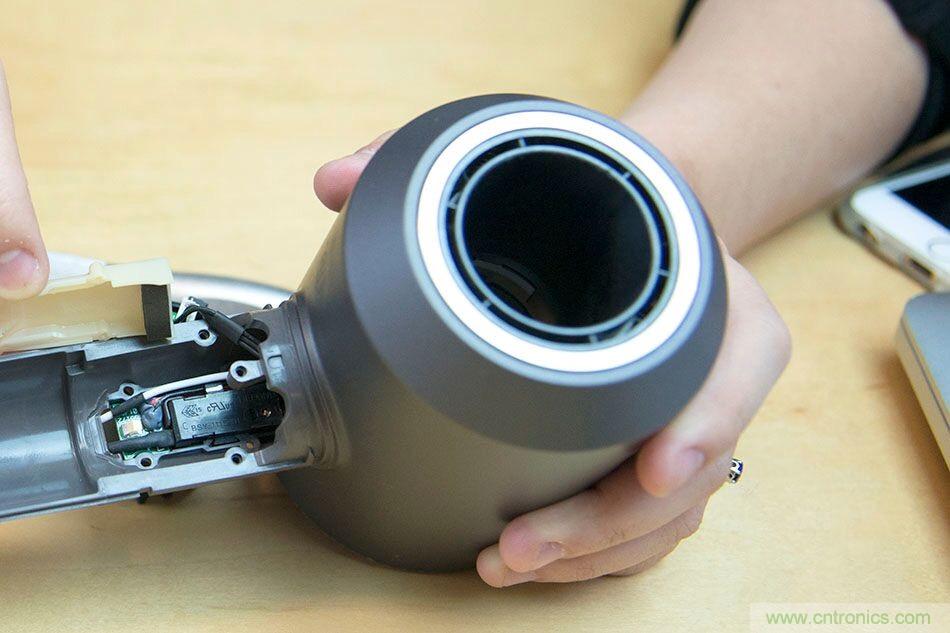

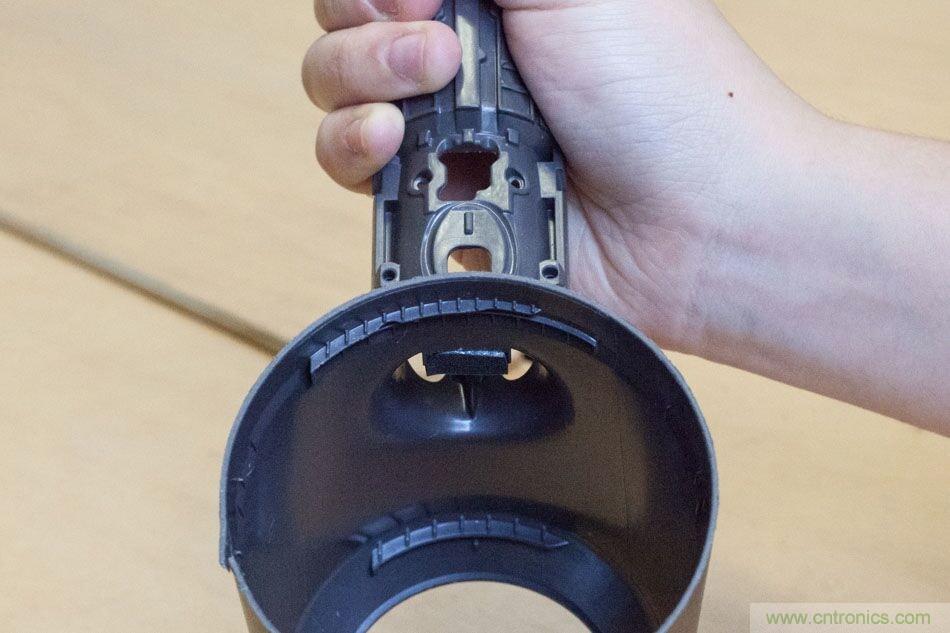

讓我們回去仔細觀察一下頭部?？吹侥橇鶄€(gè)弧形狹縫了嗎？這就是這個吹風機工作的秘訣…





Dyson號稱吹風機結合了“空氣倍增技術”，但事實上，吹風機工作非常像Dyson的無葉風扇。



它的運作方式：



空氣通過濾網被吸入手柄的底部，并被高速推入圓環形頭部的內部。

當空氣通過加熱線圈時，溫度升高到所需的溫度。

空氣通過頭部外殼中的細縫被推出圈形頭部。

當電機將空氣從頭部推出時，這股流動的氣流會(huì )引起風扇后面的空氣流動。這叫做誘因。

圍繞吹風機頭部邊緣的空氣也將開始從吹風機頭流出氣流的方向流動。這叫做夾帶。



由于誘因和夾帶，吹風機的空氣輸出量遠遠大于電動機移動的頭發,因此將之稱為“倍增器”。

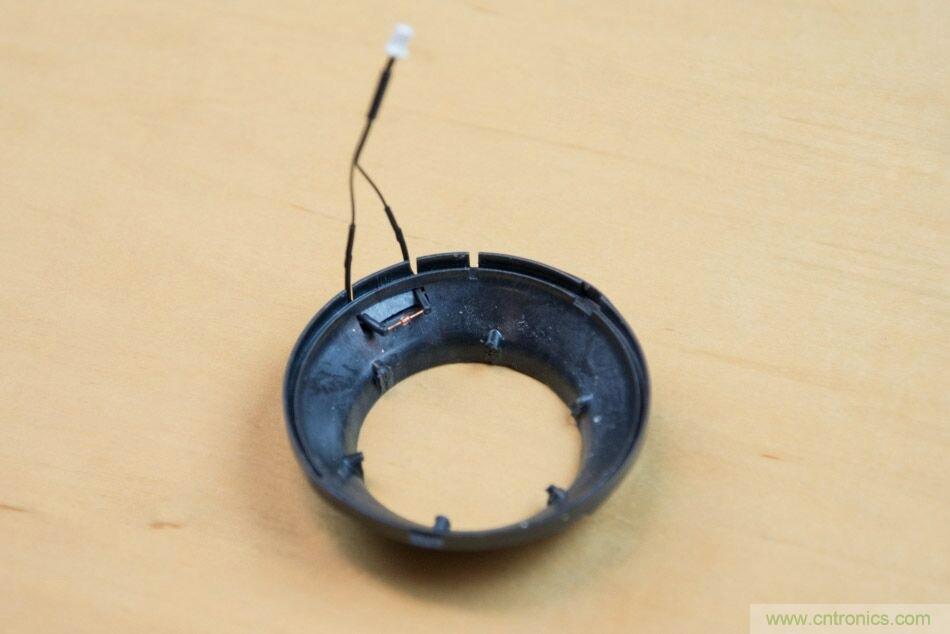

下圖的小電氣組件是一個玻璃珠熱敏電阻，負責閉環空氣溫度控制

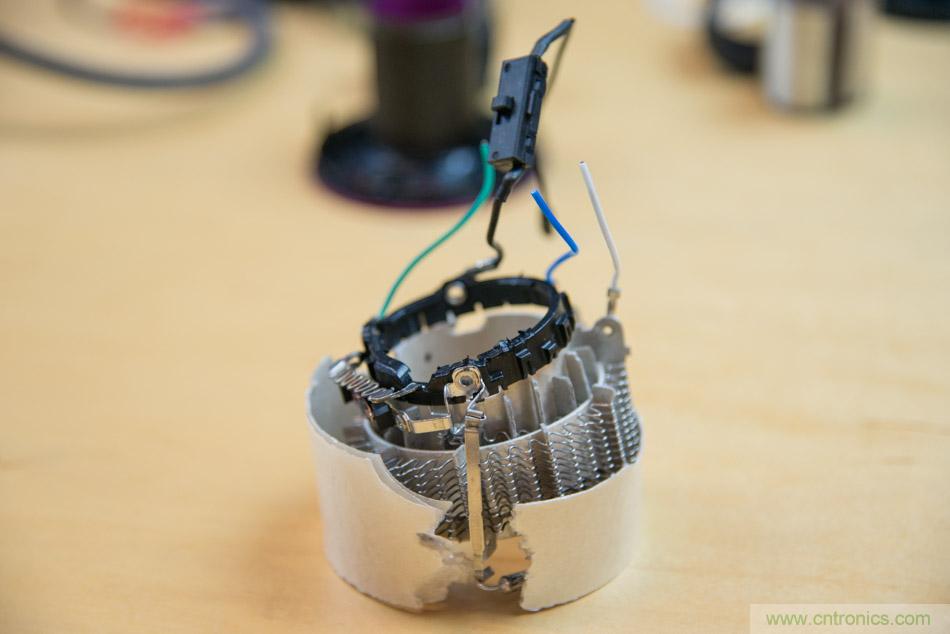

最后，我們從頭部中取出加熱元件。在加熱元件周?chē)幸粋€(gè)云母絕緣套管，可以防止塑料外殼變得太熱而燙手。





這款400美元的吹風機已拆解完成，你會(huì )花如此高的價格購買它嗎？
