數字射頻存儲器（DRFM）是一種微波信號存儲系統，用于實現射頻信號存儲及轉發功能。數字射頻存儲器通過對接收到的射頻信號進行高速采樣、存儲、變換處理和重構，實現對信號捕獲和保存的高速性、干擾技術的多樣性和控制的靈活性。數字射頻存儲器已成為電子對抗系統中的關鍵組成部分。



　　



　　

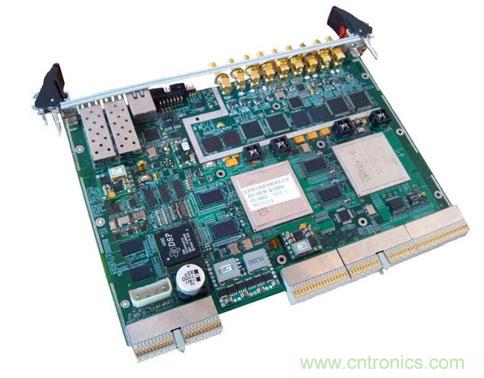

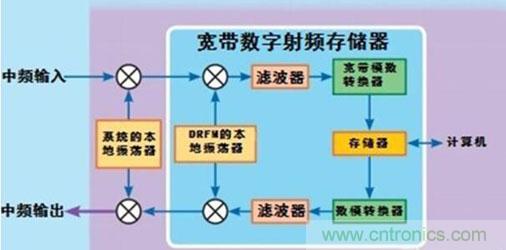

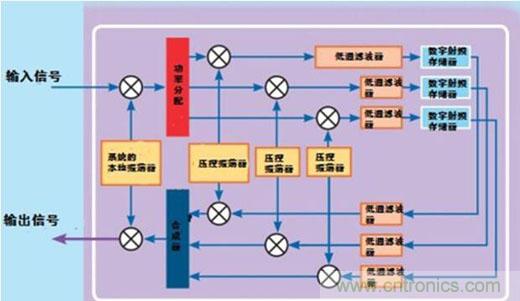

數字射頻存儲（DRFM）的基本工作原理：首先將輸入射頻信號下變頻為中頻信號，經A／D變換后成為數字信號，寫入高速存儲器中。當需要重發這一信號時，在控制器控制下讀出此數字信號并由D／A變換為模擬信號。然后用同一本振作上變頻，得到射頻輸出信號，完成對輸人信號的存儲轉發。

　　

首先對量化過程進行分析，現假設基帶輸入信號為一個正弦信號gi（t）=Esinωit，量化位數為N，經過量化后的信號可用階梯波y（t）表示，y（t）可以被認為是N對矩形波的疊加。如果A／D變換的量化位數為m，那么正或負半周的量化臺階數為N=2m-1。階梯波的表達式為：

　　



E2n+1就是量化產生的諧波分量幅度，可由該式計算各階諧波的功率。

　　

在采樣的過程中，為簡便起見，以一位量化信號作為輸入，則輸入信號為：


　　

式中：E，ωi分別為輸入信號的幅度和角頻率。設采樣脈沖信號為fs（t），采樣后的信號為fo（t），則采樣過程在時域上的數學表示式為fo（t）=fi（t）fs（t），在DRFM中采用等間隔均勻采樣，采樣周期為T(mén)s，采樣時鐘頻率ωs=2πfs。在實際電路中，采樣是在采樣脈沖上升的瞬間完成的。因此采樣脈沖的寬度可以看成一個窄脈寬，用τs。來表示。采樣脈沖的傅里葉級數為：

　　

　　

式中：Es，τs，Ts和ωs分別為采樣信號的幅度、脈寬、周期和角頻率。則：

　　

　　

在式（6）中，第一項是基帶的諧波信號，是由量化所產生的頻譜成分，只有在基帶濾波器內，諧波將成為寄生信號，所有nωi》ωs／2的項將被濾除（n取奇數）；第二項則完全在濾波器外，不用考慮；第三項是交調信號，滿足（mωs-nωi）《ωs／2的所有成分，將成為交調寄生信號，它們是信號諧波與時鐘諧波的交叉調制引起的。若以D表示脈沖信號占空比，且忽略第二項，則式（6）變?yōu)椋?/div>
