“長安回望繡成堆，山頂千門次第開；一騎紅塵妃子笑，無人知是荔枝來。”相信各位看官對杜牧的這首《過華清宮》并不陌生，這是講述唐明皇和中國四大美女之一楊玉環的故事。不過呢，高速先生拿出這首詩，可不是要講唐明皇和楊玉環的故事哦，今天要講的的是那個“一騎紅塵妃子笑”的“騎”，對，你沒看錯，就是“騎”，呵呵~~“騎”——千里馬，古時候，千里馬除了可以送荔枝，還可以干什么呢？“八百里加急”都聽過吧，千里馬還可以用來通訊。另外了，還有烽火狼煙、孔明燈、飛鴿傳書、鴻雁傳書等等都是古代的通訊手段，這些通訊手段所花費的時間，少則幾個鐘頭，多則數天。跟我們現如今的通訊手段是不可同日而語的了，現代的手機、電話，即使是你在地球的這端，而我在地球的那端，通訊也是分分鐘的事兒。

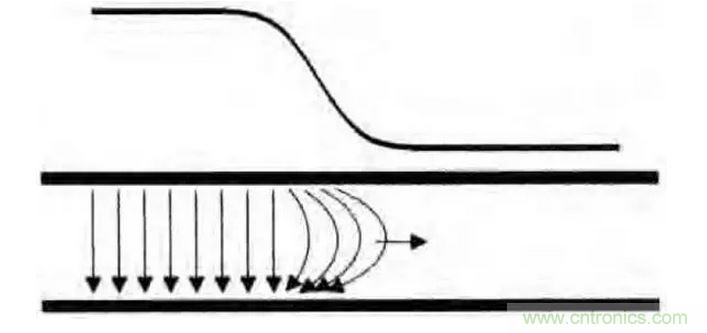

如此高效的通訊手段，少不了傳輸媒介中能高速傳輸的信號的功勞。那信號在傳輸線的傳播速度到底有多快？大多數人都知道是光速，大約11.8inch/ns，這個速度相當于在1s的時間內可以繞地球赤道飛行7圈半。如此驚人的速度是怎么樣形成的？很久以前，我們有這樣的一個認知，一段電路中產生電流，必須有電荷的定向移動。那信號的速度會(huì )是電荷的移動速度嗎？在Eric的 《信號完整性分析》上有詳細的估算過程，電子的移動速度大約等于1cm/s，跟信號傳輸速度相差甚遠，很顯然，信號的速度不是電荷的移動速度。經?？锤咚傧壬恼碌娜藨摽吹竭^(guò)這樣一個概念，信號的傳輸速度實際上是由周?chē)臻g里的交變電場和交變磁場的建立速度和傳輸速度決定的。

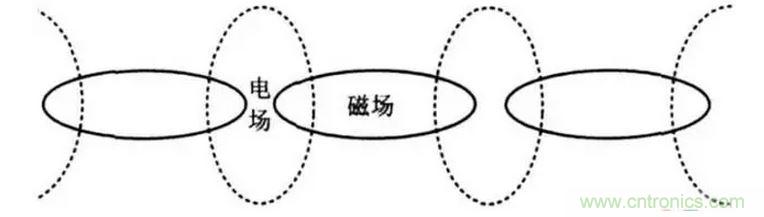

怎么去理解呢？很久以前，我們也有這樣的一個認知，就是變化的電場產生磁場，變化的磁場產生電場，信號的本質就是一個電勢差，在信號路徑與返回路徑之間的電勢差會(huì )產生電場，從而產生磁場，就這樣來來回回，在信號路徑與返回路徑之間產生交變的電場和磁場，這樣說不太好理解，如果你把它想象成鉸鏈就比較直觀了。

2

只要電場和磁場在不斷變化，信號就會(huì )不斷向前傳播，以電磁場的變化速度，也就是光速。認識了信號的傳播過程，下面我們再來看看怎樣估算信號的傳播速度。



在單一介質中，信號的傳播速度通常會(huì )用

3

帶狀線通常上下層介質的介電常數會(huì )比較接近，而且有兩層參考，電場和磁場會(huì )被限制在兩層銅皮之間，所以上述這個公式比較適合帶狀線的傳輸速度估算。



當傳輸線處于不均勻的介質中時，傳輸速度計算起來就比較麻煩，這其中涉及到一個等效介電常數的計算，典型的例子就是微帶線。

4

微帶線

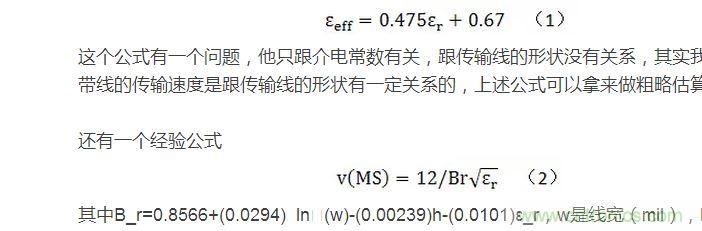

下面列舉幾個微帶線傳輸速度的經驗公式

5

h是介質厚度，這個公式估算出的值就比較精確了。通過公式(1)(2)，我們大致可以看出v(SL)大約等于0.85倍的v(MS)。如果你細心觀察，你會(huì )在很多檢查等長的表格或者軟件里面看到，計算表層微帶線的走線長度時，并不會(huì )直接使用它本身的長度，而是會(huì )乘與0.85左右的系數，然后再加上內層帶狀線的長度，這兩個長度加在一起再和其他信號線做等長匹配。



下面我們通過仿真來驗證一下，以普通50歐姆走線為例：

6

通過仿真計算，同一種阻值的走線，微帶線時延是145.9ps/in，帶狀線時延為173.6 ps/in，在這種設定下，我們計算下微帶線和帶狀線的時延差別145.9/173.6=0.84，在0.85附近。
