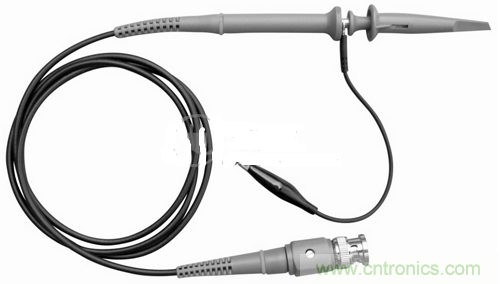

我們所了解的的示波器探頭上有一個×1檔和×10檔選擇的小開關。當我們選擇×1檔時，信號是沒經衰減進入示波器的。而選擇×10檔時，信號是經過衰減到1/10再到示波器的。因此，當使用示波器的×10檔時，應該將示波器上的讀數擴大10倍(有些示波器，在示波器端可選擇×10檔，以配合探頭使用，這樣在示波器端也設置為×10檔后，直接讀數即可)。當我們要測量較高電壓時，就可以利用探頭的×10檔功能，將較高電壓衰減后進入示波器。

另外，×10檔的輸入阻抗比×1檔要高得多，所以在測試驅動能力較弱的信號波形時，把探頭打到×10檔可更好的測量。但要注意，在不甚明確信號電壓高低時，也應當先用×10檔測一下，確認電壓不是過高后再選用正確有量程檔測量，養成這樣的習慣是很有必要的，不然，哪天萬一因為這樣損壞了示波器，要后悔就來不及了。

經常有人提問為什么用示波器看不到晶振引腳上的波形？一個可能的原因就是因為使用的是探頭的×1檔，這時相當于一個很重的負載(一個示波器探頭使用×1檔具有上百pF的電容)并聯在晶振電路中，導致電路停振了。正確的方法應該是使用探頭的×10檔。這是使用中應當注意的，即或不停振，也有可能因過度改變振蕩條件而看不到真實的波形了。
