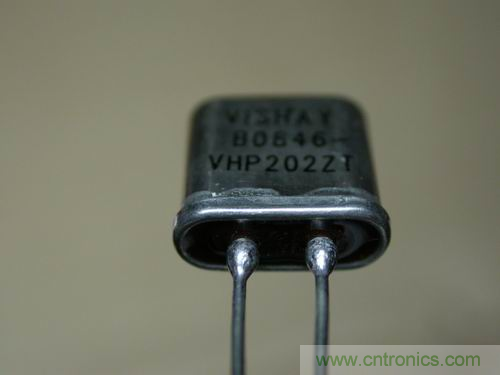

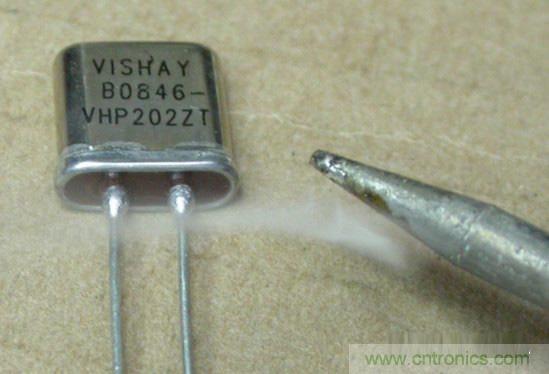

VHP202Z可以說是目前最好的電阻：



1、幾乎零溫度系數（<0.05ppm/C，0-60℃）

2、高穩定度（10年2ppm）

3、無感

4、低噪音



ppm換算成‰為：1ppm=0.001‰   即1ppm=10^-6數量級





目前在VISHAY官網已經找不到這個型號。

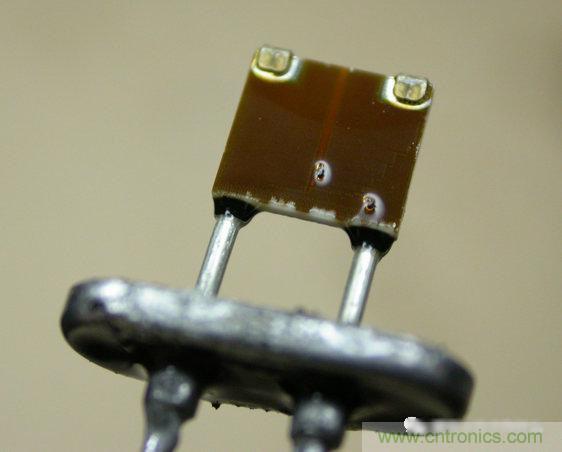

這種電阻的類型叫做：高穩金封金屬箔



能把溫漂做到0.1ppm/C之內，同時保證10年老化2ppm，即便加速折算下來，第一的老化也不超過0.7ppm，堪稱理想電阻。這樣的指標，目前只有Vishay一家能做到。



電阻的阻值會(huì )受到各種“應力”影響而發生改變，離開穩定性的高精度是沒有意義的。舉個例子，電阻出廠時的精度是±0.01%，為這個精度我們支付了昂貴的費用，但在幾個月的存儲或者幾百小時的負載后阻值可能變化超過±300ppm甚至更多。另一種最常見的情況是電阻在來料檢驗的時候在標稱的精度范圍以?xún)龋?a target="_blank" style="text-decoration:none;" >焊接到PCB后就超出了標稱的精度范圍。還有比如潮濕，靜電等都會(huì )導致電阻的阻值產生不可逆的變化。我們要強調的是，穩定性應該放在首位來考慮，而不是片面的追求高精度。



一個好的精密電阻，必須具備老化小、溫漂小、偏差小的特點，同時最好具備可靠性高、功率余量大溫升小、噪音低、串聯電感分布電容小、電壓系數小、焊接、振動及拉伸不容易變化等。



當然，與基準相關的最重要的參數，是老化，其次是溫度系數。因此，以下這個排名最重要的根據就是老化，其次是溫度系數。至于電阻上標的是1%、0.1%、還是0.01%，這個是偏差而已，并不直接代表“精密”程度。



“老化”是什么？老化就是長期穩定性，也就是在常溫常壓下，放在貨架子上，經過比較長的時間（比如1年），電阻的變化。老化因此也常用每年變化多少個ppm來表示。老化因此是一個不可逆的過程，就像人衰老一樣，再也回復不到原來的了。



“溫漂”又是什么？溫漂就是電阻的阻值隨溫度而變化。由于一般的電阻溫漂不大，因此常用每度變化多少個ppm來表示，這就是溫度系數。假如一個電阻的溫度系數是+100ppm/℃，就是溫度每升高1度，電阻增大0.01%。同樣，負溫度系數表示電阻的阻值隨溫度的升高而減少。說溫度系數的時候有的時候省略后面的/℃，例如某電阻的溫度系數是8ppm，意思就是8ppm/℃。
