【導讀】三極管有靜態和動態兩個狀態，靜態是指三極管在未加信號時的直流工作狀態，在靜態狀態下各電極電流稱為靜態工作電流。動態是指三極管在加入交流信號時的工作狀態，在動態狀態下各電極電流稱為動態工作電流。（以下的以共發射極放大電路舉例說明）
三極管工作離不開直流電路，如果三極管直流電路工作不正常，則三極管交流電路就不可能正常工作。

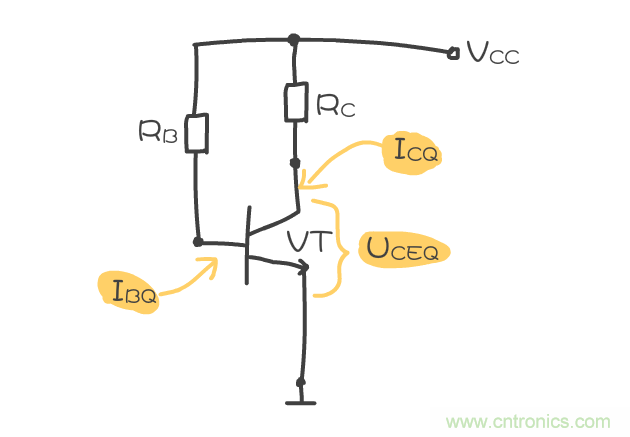

靜態工作點是指在靜態狀態下，也就是放大電路未加入交流信號時電路處于直流工作狀態。這些電流、電壓的數值可用三極管輸入輸出特性曲線上一個確定的點表示。靜態工作點也叫Q點，一般包括IBQ、ICQ、UCEQ。
靜態工作點作用：
● 確定放大電路的電壓和電流的靜態值
● 選取合適的靜態工作點
● 可以防止電路產生非線性失真
● 保證放大效果
總之，放大器的靜態工作點是否設置得合適，會(huì )直接影響到放大器是否能夠正常工作。
如何計算當前放大電路的靜態工作點？（即計算IBQ、ICQ、UCEQ）

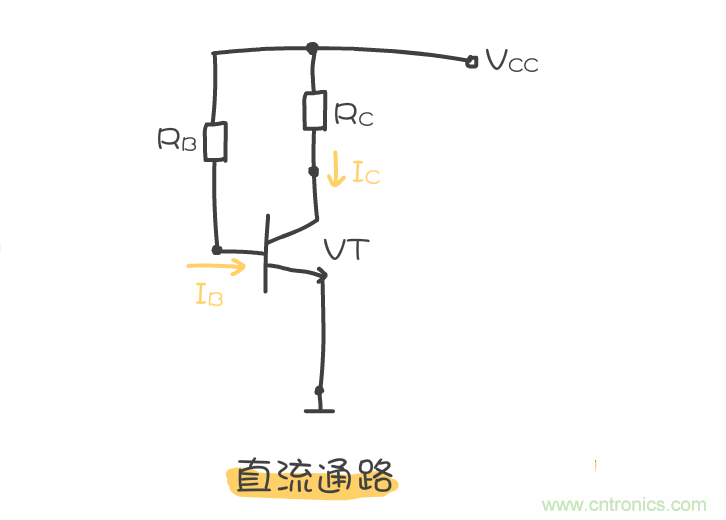

首先，要畫出三極管放大電路的直流通路，直流通路是在沒有交流信號時直流電流流經的通路，畫直流通路時，電容要開路。

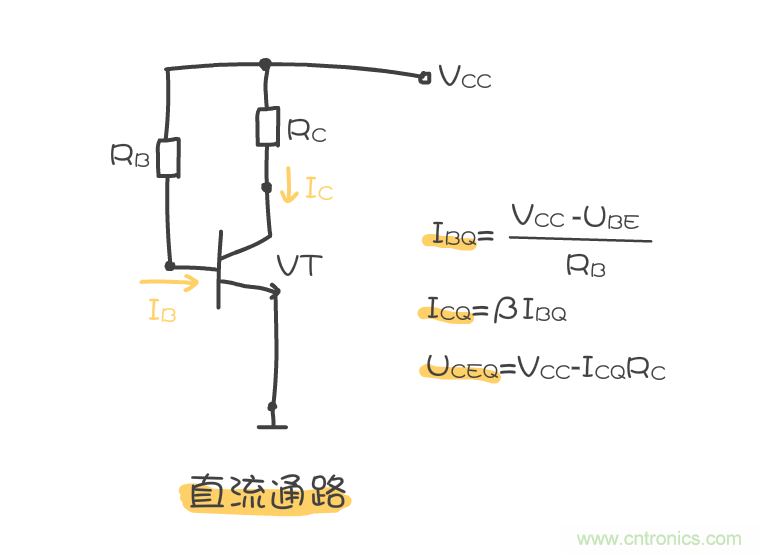

通過對直流通路進行電路分析，就可以計算出在當前元件參數下的三極管的IBQ、ICQ、UCEQ了。
怎么確定靜態工作點？
靜態工作點是直流負載線與三極管輸出特性曲線的交點。隨著IB的不同，靜態工作點會(huì )沿直流負載線上下移動。
怎么知道三極管輸出特性曲線是怎樣的？
查找當前三極管的數據手冊。

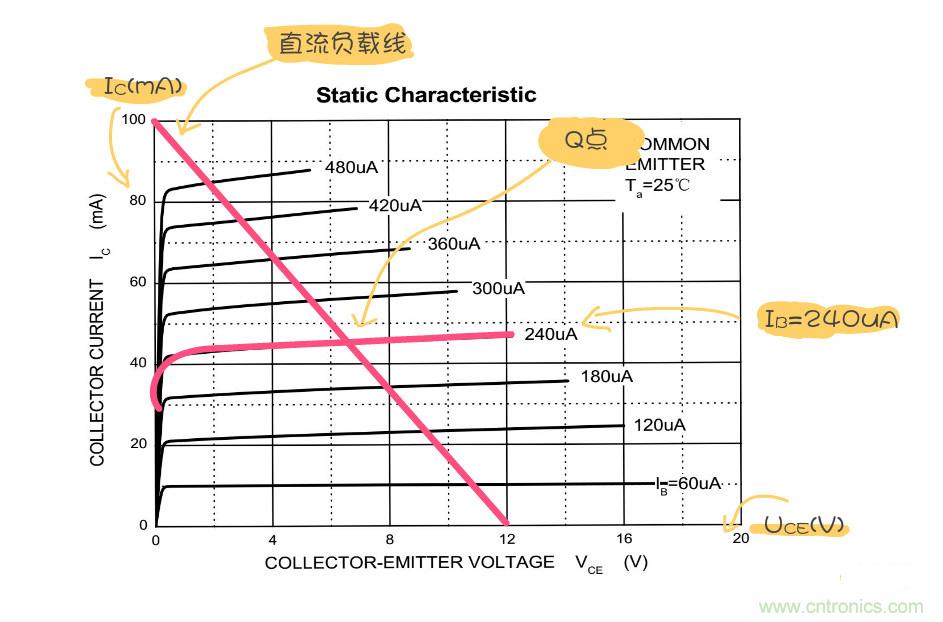

下面是三極管S9013數據手冊中的輸出特性曲線。
在特性曲線上畫出直流負載線（ICQ、UCEQ）
（假如如果前面計算得IBQ=240uA、ICQ=100mA、UCEQ=12V）
當ICQ=100mA、UCEQ=12V則直流負載線是這樣的
再畫出在IBQ=240uA下的特性曲線
兩條線的交點就是靜態工作點
怎么知道當前的靜態工作點合適不合適？
如果靜態工作點靠近飽和區，會(huì )造成飽和失真。
如果靜態工作點靠近截止區，會(huì )造成截止失真。
所以，靜態工作點一般設置到直流負載線的中央是比較合適的。
