在 FPGA、GPU 或 ASIC 控制的系統板上，僅有為數不多的幾種電源管理相關的設計挑戰，但是由于需要反復調試，所以這類挑戰可能使系統的推出時間嚴重滯后。不過，如果特定設計或類似設計已經得到電源產品供應商以及 FPGA、GPU 和 ASIC 制造商的驗證，就可以防止很多電源和 DC/DC 調節問題。

周全的電源管理從一開始就很有挑戰性

所有設計任務一開始都很有挑戰性，例如為一個包含收發器、內存模塊、傳感器、線路連接器以及網狀 PCB 走線和多層 PCB 平面的復雜系統設計電源管理方案。不過，雜亂無章地使用 DC/DC 穩壓器、電容器、電感器、散熱器和其他散熱措施以及組件布局來應對電源管理設計可能會(huì )導致后續設計問題。如果系統設計師匆忙決定選擇較差的解決方案，那么后來可能出現調試工作進行不下去的情況。

從哪里開始電源管理設計

以一種系統化和考慮周全的設計方式，可以很有把握地開始任何電源管理電路的設計。換句話說，在 PCB 組裝之前，如果分析是準確的，解決了電源管理相關的設計挑戰，那么就可以簡化電源管理電路的設計。另外，電源管理指南給出的電路經過測試和驗證，滿足 FPGA、ASIC、GPU 和微處理器以及采用這些及其他數字組件的系統之要求。利用經過驗證的電源管理解決方案設計電源管理電路，將確保項目從一開始就很有把握。這是讓設計方案從原型階段快速進入生產階段的關鍵，因為這樣可以節省電源調試時間。

一個很好的例子：給 Arria 10 FPGA 和 Arria 10 SoC 供電

系統開發人員可以使用 FPGA 開發工具評估 FPGA，而無須設計一個完整的系統。圖 1 和圖 2 顯示了 Altera 公司新的 20nm Arria 10 FPGA 和 Arria 10 SoC (片上系統) 開發電路板。這些電路板經過 Altera 公司的測試和驗證，列舉了有關布局、信號完整性和電源管理的最佳設計實踐。
面向內核、系統和 I/O 的電源管理。面向 Arria 10 等高端 FPGA 的電源管理解決方案應該謹慎選擇。

一個經過精心計劃的電源管理設計可以減小 PCB 尺寸、減輕重量并降低復雜性，同時降低功耗和冷卻成本。這對優化系統性能而言是必不可少的。

例如，為圖 1 中 Arria 10 GX FPGA 的內核供電的 12V DC/DC 穩壓器提供 0.95V/105A，該 DC/DC 穩壓器有幾個特點，對 SoC 的省電方法起到了補充作用：

Arria 10 的 SmartVID 運用 DC/DC 穩壓器中集成的 6 位并聯 VID 接口來控制 DC/DC 穩壓器，在靜態和動態情況下降低了 FPGA 功耗。
DC/DC 穩壓器運用 DCR 值非常低的電流檢測方法，通過最大限度降低電感器中的功耗，提高了效率。溫度補償在電感器溫度較高時保持準確度或 DCR 值不變。

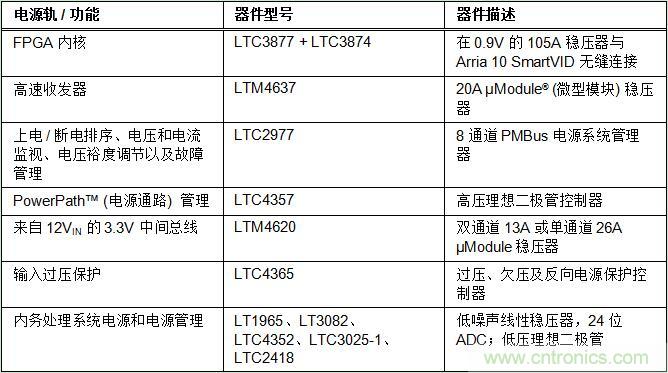

表 1 概述了圖 1 所示 Arria 10 開發套件電路板的電源軌和功能。該表列出了凌力爾特公司的器件，并描述了每種器件的功能。

表 1：圖 1 所示 Arria 10 GX FPGA 開發套件電路板的電源管理電路材料清單


用 LTpowerPlanner 設計工具定制電源樹

如果開發套件中列舉的設計不能滿足自己的電源要求怎么辦?在這種情況下，可以用基于 PC 的 LTpowerPlanner® 工具來實現系統電源樹的個性化和優化。

從開發套件中給出的建議著手;然后容易地重新組織電源構件、改變電源額定值、計算效率和功耗、仿真每個電源構件、選擇 DC/DC 穩壓器器件型號并驗證定制解決方案。

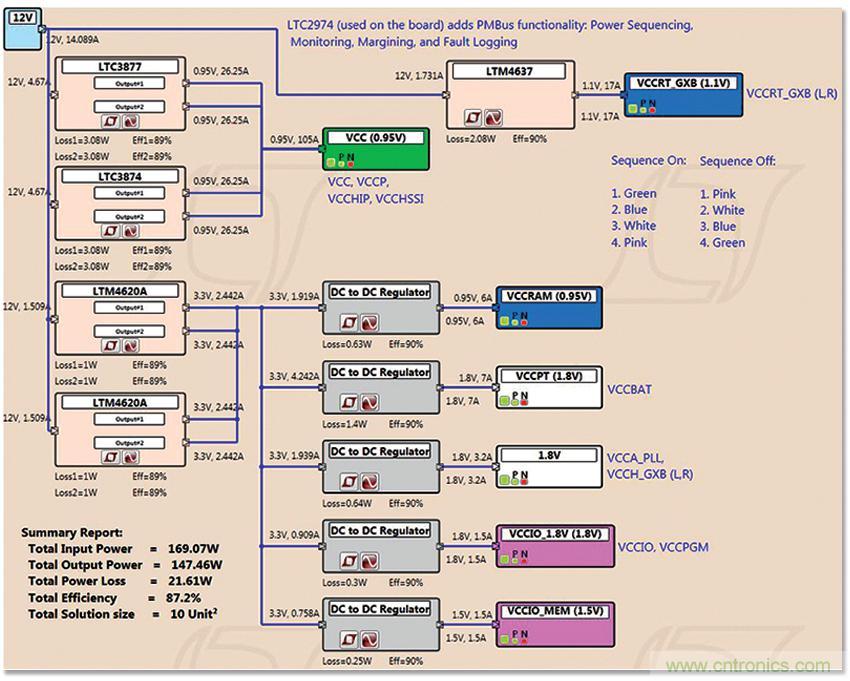

LTpowerPlanner 用來產生滿足 Arria 10 開發套件中 FPGA 要求及系統要求的電源樹 (圖 3)，是用途更廣泛的 LTpowerCAD® 設計工具之一。


LTpowerCAD 可幫助用戶：

• 選擇具體的凌力爾特 DC/DC 穩壓器，以與給定電源性能規格匹配
• 選擇合適的電源組件 (例如: 電感器、電阻器和電容器)
• 優化效率和功耗
• 優化穩壓器環路穩定性、輸出阻抗和負載瞬態響應
• 將設計方案輸出到 LTspice®

結論

我們可以有把握地開始電源管理電路布局。使用 LTPowerCAD 和 LTPowerPlanner 這類工具，可以大大簡化對負載點穩壓器以及各部分分析結果的映射任務。為了舉例說明這些優勢，本文采用了用于 Altera Arria 10 FPGA 和 SoC以及其他 Altera FPGA (包括電源樹和材料清單) 的開發套件設計指南。
