新型電容器的產品特性：

• 以更小尺寸提供更高電容值
• 在固定電容和體積條件下實現更高的電流密度
• 自動化大批量生產
• 可設計模塊化EMC濾波器
• 操作溫度高達 105 ºC

新型電容器的應用范圍：

• 用作輸出濾波器
• 適用于驅動系統中電源變換器(DC/AC或AC/AC)
• 太陽能系統、UPS系統和分立式濾波器

TDK-EPC是TDK集團分公司，現推出新系列EPCOS(愛普科斯) MKP AC電容器，其電容范圍介于2~75µF之間，同時具有徑向終端，可用于PCB安裝。輸出濾波電容器B3279*系列提供電壓高達400 V AC 的型號，適用于一系列輸出濾波模塊。通過在PCB組裝中并聯數個電容器，還可實現更高電容值，從而使濾波器設計師和制造商能夠以模塊化系統設計出高達500 kW的功率變換器。與其它AC濾波解決方案相比， B3279* 系列能夠以更小的尺寸提供更高電容值，在固定電容和體積條件下實現更高的電流密度，還支持在105ºC溫度下的操作。

目前，為獲取高效率和電源質量，眾多大功率電子設備設計師在進行脈寬調制(PWM)時開始使用越來越復雜的切換算法，而類似設計卻會(huì )帶給系統更高的頻率和諧波，這就需要在變頻器輸出端使用LC和LCL濾波器加以適當過濾。新系列產品則可用作特別是三相功率變換器(DC/AC或AC/AC) 中星形聯接LCL電路的驅動，另外還可用于太陽能逆變器以及UPS系統和分立式濾波器。該系列電容器也可用于單相系統。

B3279 *系列擴充了現有電容器(X2305 V AC) B3292 *E/F系列，后者用于輸入AC濾波器和分立式EMC濾波器。

■術語
輸出濾波模塊：通常為星形連接LCL電路所用。輸出濾波模塊用于功率變換器，以過濾不必要的頻率和諧波。

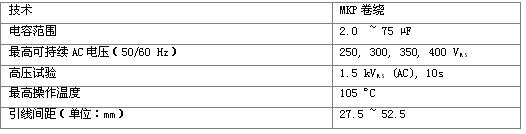

■主要規格
