中心論題：

• 電源模塊的選型方法。
• DC/DC轉換模塊型號的選擇從哪4個方面考慮。
• 輸入，輸出電路的設計。
• 二次直流電源可靠性設計的前景分析。

• 把DC/DC轉換模塊密封在金屬外殼內適應極寬的工作溫度范圍。
• 在輸入端加反極性保護電路保證二次電源在輸入線路反接時的安全。
• 平滑電路和EMI濾波電路防止負載的電子設備出現故障。

電源模塊的選型
a 確定模塊的種類
目前，航空和軍用DC/DC轉換模塊的生產廠家很多，在用DC/DC轉換模塊進行二次直流電源設計時，首先是根據產品的實際需要確定DC/DC轉換模塊的類型。航空和軍用DC/DC電源模塊可以分為兩大類：

(1)是經篩選的全軍用密封DC/DC電源模塊;

(2)是準軍用DC/DC電源模塊。

經篩選的全軍用密封DC/DC電源模塊，具有很高的技術條件和很寬的溫度范圍。為了獲得較好的一致性，這類模塊在工藝、制造、測試等方面都有非常嚴格的質量要求。在工藝方面，這類模塊采用混合電路工藝制作。為了使其能承受非常嚴格的環境條件，特別是- 55℃～+ 125℃極寬的工作溫度范圍，把DC/DC轉換模塊密封在金屬外殼內。在生產和測試方面，每一只模塊都遵守一些嚴格的要求，這些要求主要是在美國軍標MIL各個專門的范圍內提出的。比如：裝備(MIL-STD-1772)；加工程序(MIL-STD-38534)；篩選(MIL-STD-883C)。當然，這類模塊的價格比較昂貴。在一些超過額定工作溫度或極端的機械條件的應用中，經篩選的全軍用密封DC/DC電源模塊很可能具有較長的壽命。但是，裝在印刷電路上的高可靠電子設備，不需要嚴格遵守可靠性要求時，在目前軍用設備的價格壓力下，準軍用DC/DC電源模塊是一種越來越有效的解決方案。準軍用DC/DC電源模塊工作于較窄的溫度范圍(-40～+ 105℃)，根據工藝的要求，不需要采用0沁合電路，也不需要密封封裝。在生產和測試方面，質量要求包括與產品鑒定方案一起的設備總的質量認證。準軍用DC/DC電源模塊價格相對比較便宜。

總之，在實際設計二次直流電源時，應根據產品的可靠性要求，特別是使用溫度范圍，參考價格，盡量選用可靠性高的DC/DC電源模塊。

b 選擇模塊型號
DC/DC轉換模塊型號的選擇應從4個方面考慮，即額定輸入電壓和輸入電壓范圍；所需的額定輸出電壓；輸出功率；印制電路板的尺寸。

確定電源模塊的輸入、輸出電壓后，計算負載所需的額定功率和啟動電流。從可靠性的角度考慮，如果負載所需的啟動電流不大于正常工作電流的120%，DC/DC轉換模塊實際負載為額定負載的60%～70%比較合適。比如當需要的實際功率為10W時，應選擇額定功率不小于15W的DC/DC轉換模塊。

如果印制電路板的尺寸不受限制，盡量選用單路輸出型模塊。

輸入電路的設計

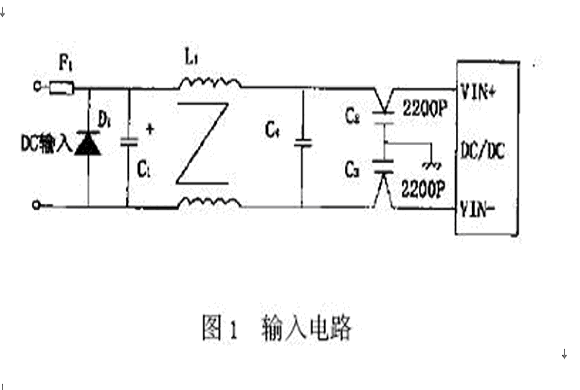

用DC/DC轉換模塊設計的二次電源典型輸入電路如圖1所示，主要包括輸入保護電路和濾波電路。

a 輸入保護電路
輸入保護電路一般由保險絲和二極管組成。保險絲F1的作用是提供安全保護。一般應串入模塊電源的輸入端。保險絲的規格一般選取1.5～2倍的額定電流，如果模塊工作在一個相當寬的輸入電壓范圍，則保險絲應選擇2倍的額定電流。最好選擇自恢復型保險絲。

為了使二次電源在輸入線路反接時不至于損壞，電路設計時應在輸入端加反極性保護電路。一般由二極管組成。當電源反接時，二極管D1導通，則保險絲F1容斷。在器件選擇上，D1的電流應大于F1的保護電流，否則D1起不到極性保護作用。

當二次電源是為一次使用的軍品供電時(如導彈)，在研制初期可以加保護電路，定型之后最好把保護電路去掉。因為這類產品在實際使用時，保護對它不但無益，反而有害。

b 輸入濾波電路　　
DC/DC轉換模塊一般先把直流轉換為高頻交流，再把高頻交流轉換為穩定直流，容易形成各種噪聲，在輸入端表現為傳導噪聲和輻射噪聲。輸入濾波電路主要作用是減小輸入噪聲和阻止二次電源向輸入電源反饋的噪聲。輸入濾波器一般采用EMI濾波器，主要由共態扼流圈L1、跨接線路電容C1、C4以及線路高通濾波電容C2、C3組成。

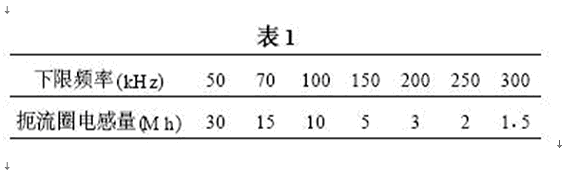

L1用于濾除低頻共態噪聲，它的磁芯一般采用高頻鐵氧體磁性材料。由于鐵氧體磁性材料沒有渦流的影響，高頻率仍能保持較高的導磁率，缺點是弱磁場容易飽和，但是L1在繞制時采用雙線并繞的方式，即在一個閉合磁路的磁芯上繞制相同電感量的兩個繞阻，電源電流經兩個繞阻產生相反磁通，相互抵消，防止磁芯飽和。對于共態噪聲?；ジ邢禂诞a(chǎn)生磁通相互增強，即電感量增強，能很好的抑制共態噪聲。L1的共態扼流圈的電感量一般由所要抑制的噪聲電平的下限頻率(DC/DC轉換模塊的基波頻率)確定，下限頻率越高，所需要的電感量越小，粗略對應值見表1。


跨接線路電容C1、C4主要用于濾除低頻正態噪聲。C4一般選取0.1～1.0uF的低阻抗無極性瓷片電容。C1除濾波作用外，當輸入電壓由于某種原因出現瞬間跌落或浪涌時，也為二次電源提供一定時間的維持電壓。C1一般選擇低等效串聯電阻的電解電容。該電容的耐壓應大于1.3倍的最大輸入電壓，最小容量可由以下公式估算：

C(UF)= 400/最小輸入電壓(V)

線路高通濾波電容C2、C3用于濾除高頻共態和正態噪聲，需要采用ESL值較小的高壓兩端子或三端子電容。三端子電容器的濾波效果非常好，原因是電容的高電位端接有輸入、輸出兩根引線，高電位端有剩余電感，此電感作為T(mén) 型低通濾波器的電感，可有效利用它作為濾波元件。C2、C3最好放在緊靠DC/DC轉換模塊的電壓輸入端。

輸出電路

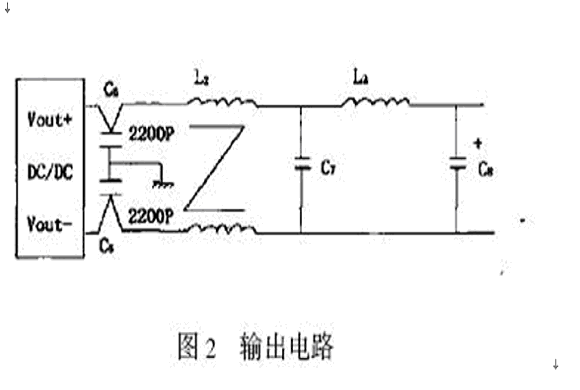

二次電源的輸出高頻噪聲(表現為紋波)可能向空間輻射成為輻射噪聲，過大時造成作為負載的電子設備出現故障。為此，二次直流電源的輸出應包括平滑電路和EMI濾波電路。電路圖如圖2所示。

EMI濾波電路同輸入濾波電路。L3的磁芯一般采用金屬磁粉磁性材料，這種磁性材料導磁率高，固有阻抗低。輸出電容的耐壓一般以大于額定輸出電壓的2倍為宜。C8 的容量與負載的額定功率、要求的輸出紋波大小等有關。最小容量可由以下公式估算：C(UF)= 10×[額定功率(W)×紋波峰2峰值/輸出電壓

冗余備份設計
為提高二次電源的可靠性，在設計、生產過程中要遵守嚴格的工藝。所用元器件嚴格按軍品條件來選用，經過篩選后，方能裝配和調試；充分考慮熱設計，對功率器件采取必要的散熱措施；電源整機刷涂三防漆，加強直流電源的防蝕性和防濕性，對直流電源的元器件加強固定措施；直流電源要嚴格進行老化試驗和高、低溫試驗。

其它可靠性措施
為提高二次電源的可靠性，在設計、生產過程中要遵守嚴格的工藝。所用元器件嚴格按軍品條件來選用，經過篩選后，方能裝配和調試；充分考慮熱設計，對功率器件采取必要的散熱措施；電源整機刷涂三防漆，加強直流電源的防蝕性和防濕性，對直流電源的元器件加強固定措施；直流電源要嚴格進行老化試驗和高、低溫試驗。

二次直流電源可靠性設計的前景

隨著DC/DC轉換模塊的不斷發展，特別是高頻化、電路集成化、計算機仿真設計與控制、軟開關、同步整流、扁平變壓器和嵌入式磁元件等技術、工藝的發展和引用，DC/DC轉換模塊的體積將變得更小，轉換效率會(huì )更高，電子兼容性更好，可靠性更有保證，這些都勢必會(huì )推動二次直流電源可靠性的發展。
