中國北京,2024年9月25日訊—— Spectrum儀器今日宣布推出96xx系列DDS發生器。此次發布的新品進一步拓寬了公司旗下的產品組合。全新DDS系列產品的單輸出通道能夠提供50個正弦載波,為工程師和科學家生成并獨立控制多音正弦信號提供了全新的方法。DDS是“直接數字合成”的縮寫,這種強大的技術被用于生成高純度信號(通常為正弦波核心,也被成為載波或音調),并能夠在輸出頻率和精細頻率分辨率之間快速切換。全新系列產品可生成多種音調,能夠覆蓋200 MHz以下的頻率范圍。對于生物醫學、通信、半導體和量子科學等對獨特敏感信號源要求極高的行業,新品無疑成為了最佳選擇。
96xx系列產品共有12種不同型號,分為PCIe卡、PXIe模塊和以太網儀器三大形狀因素。一個單獨的PCIe卡或PXIe卡能夠生成多達50種低相位噪聲可變頻率音調,支持4個通道。獨立的以太網儀器可提供2至24個通道。對于需要超過50個音調的應用,可以選擇支持300個音調的NETBOX設備,或者通過Star Hub同步模塊連接多張卡片能夠支持多達400個音調。所有產品型號均提供集成輸出放大器,編程信號幅度為±2.5 V,50 歐姆負載或高阻抗下±5 V。
與傳統信號發生器不同的是,新產品能夠通過速度改變音調的特性??蛻?hù)可以對新產品自由編程,只需幾個簡單的指令幾乎可以實現即時更改。用戶可以在運行時或通過預加載的DDS命令序列為音調的頻率、幅度和相位以及幅度斜率和頻率斜率進行設置。新產品的板載內存中可以存儲數百萬個DDS命令。外部觸發、內部定時器或者即時修改命令都可以更改設置。更改過程中不會(huì )出現傳輸抖動或故障,命令序列的定時分辨率僅為6.4納秒。
用戶可以使用編程方式通過96xx系列DDS發生器生成波形序列、頻率掃描或各種頻率和輪廓的精細可調節參考信號。該技術在工業、醫學成像系統、網絡(luò )分析甚至通信技術領域都有應用,其中數據采用載波上的相位和頻率調制進行編碼。另一個應用是通過AOD和AOM控制激光,這種做法在量子實驗中很常見。用戶只需用幾個簡單的命令就可以在高速下控制激光。這與使用任意波形發生器(AWG)并需要進行大數據陣列計算的方法不同。用戶可以發出一系列斜率命令來控制和使用S形或自定義形狀的頻率轉換,自定義脈沖包絡(luò ),AM或FM調制等高級功能。

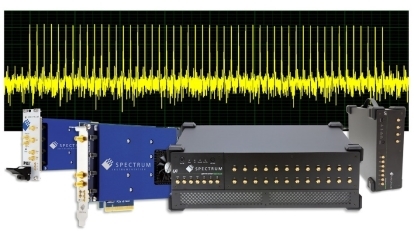

96xx系列產品包含12種不同的DDS發生器,能夠在同一個輸出通道上產生多達50個正弦波核心。
上圖顯示了這50個核心在頻率域中的分布情況
96xx系列DDS信號發生器能夠在Windows或Linux操作系統下運行,可通過C++、Python、C#、JAVA、LabVIEW、MATLAB以及高級Python API進行編程,為用戶提供了極大的便利。
當需要生成更復雜的波形時,96xx系列還可以變身為功能齊全的任意波形發生器(AWG)??蛻?hù)只需通過一個固件選項即可將DDS發生器切換為AWG,它能夠在所有激活通道上同步重放任意波形。該產品支持的操作模式包括單次、循環、單次重啟、多次重放、門控重放、FIFO流式傳輸或序列重放。

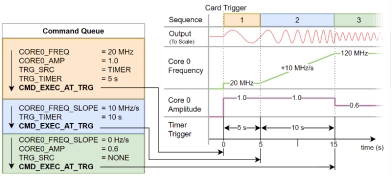

在DDS模式下,只需使用少量命令即可生成正弦波(橙色方塊)
加快頻率(藍色方塊)和降低振幅(綠色方塊)
96xx系列DDS發生器現已上市,享有五年質保??蛻?hù)將享受免費的軟件和固件更新,以及來自Spectrum儀器工程團隊提供的產品終身服務。
關于Spectrum儀器
Spectrum儀器公司成立于1989年,采用獨特的模塊化理念設計和生產了200多種數字化儀和發生器產品,其中包括PC卡(PCIe和PXIe)以及獨立的以太網設備(LXI)。三十多年來,Spectrum儀器的客戶遍布全球,產品也被眾多行業的領軍企業和知名大學使用。Spectrum儀器總部位于德國漢堡附近,旗下產品均享受5年質保以及來自工程師團隊的卓越服務。更多詳情,請訪問公司官網www.spectrum-instrumentation.com 。
