中心議題：

•   高亮度LED的設計挑戰

解決方案：

• 定義LED產品的色域
• 為系統設計LED控制機制，輸出想要的色彩
• 選擇合適的回饋機制，以獲得精準的色彩輸出

現在全球各地已逐漸淘汰傳統的白熾燈泡。不僅政府機構，連民間使用者也要求更高效率的照明解決方案。精致型熒光燈泡(CFL)并非解決此項問題的最佳方案。但它贏過白熾燈的超長壽命以及更高的效率，足以讓它成為解決您問題的誘人方案。然而，CFL的水銀成分，卻讓廢棄與處理等后續問題更加復雜。

目前高亮度LED(HB LED)或高功率LED(HP LED)已被譽為最終解決方案，因為它具有更高的省電效率(甚至超越CFL)以及更長的壽命。這些LED已被運用在汽車照明、建筑物照明、舞臺照明、以及某些室內照明應用上。這些系統中有許多產品利用多個LED，以色光混合的方式來達到所要的色彩；或是在白光應用中，以單一或多個LED來達到所要的演色性指數(CRI)或相對色溫(CCT)。而這些系統的復雜度將會(huì )隨之提高，因為您的系統不僅會(huì )面臨許多設計限制，LED本身也會(huì )逐漸衍生許多問題。解決這些問題將需要智能型韌體、能依據所需精準度而定的回饋機制、以及透過像是DMX512、DALI等通訊網絡(luò )來控制這些照明系統。
　　
高亮度LED的設計挑戰
高亮度LED是半導體組件，不幸的是和所有半導體組件一樣，即使同一片晶圓生產的組件，其電子特性也會(huì )有差異。對于LED而言，這樣的差異會(huì )導致色彩(或波長)、光通量輸出、以及順向電壓等方面的差異。LED制造商根據生產率與效能，將這些零件分置于特定的bin。這種binning分類程序會(huì )影響你的產品設計負荷電流，以及您設計中LED的運用程度。為解決這項問題，有些設計業者寧可付一點代價，選購特定的bin，但這仍無法解決LED系統的色彩精準度問題，因為這些bin的特定尺寸，仍有肉眼可辨識的+/-5nm誤差范圍。

除了各種制造問題外，像是光通量輸出以及波長等LED特性也會(huì )因接點溫度以及LED的使用時數而產生改變。每個有色LED受到溫度的影響程度都不同，幅度取決于LED的材料。 紅色與琥珀色LED當接點升高時，受影響的程度最大，而藍色與白色LED受影響的程度最小(參考圖1所示)。在這些照明系統中，每個LED受影響的時間呈一定的次序，因為想要的色彩點或CCT是可轉換的，除非你的系統可針對LED特性的改變進行調適。針對老化效應的設計順序，需要極高的色彩精準度。因為當LED老化時，輸出的光通量會(huì )逐漸下滑。

電源拓撲是LED設計要解決的另一項問題，但不在本文的討論范圍，它和系統LED與電源組件的數量有關連?！?br />
　

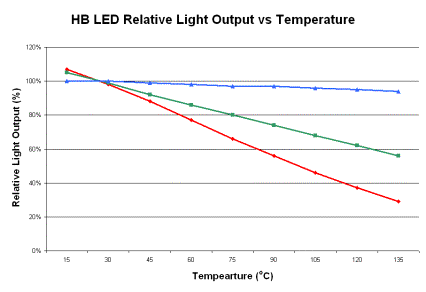

                          圖1:接點溫度對LED燈輸出的影響

[page]
建立您的色域
在色彩混合系統方面，像是劇院燈光、建筑物照明等，系統色域的規格就相當重要。色域是由系統中使用的LED組成。色域系指系統藉由單獨改變每個LED輸出的光通量，所能輸出的所有可能色彩。在設計一個系統時，首先決定色彩的需求，然后再選擇LED。而在處理制造bin單元時，這將再度衍生一項問題。若您沒有為照明系統取得預先規劃LED的規格，您的系統色域就會(huì )和實際結果有偏差，輸出的色彩會(huì )和預期的不同。

定義您的色域并不簡單。大多數LED制造商的規格數據中并沒有提供其LED的色度坐標。不過，當您有了色度坐標后，就可輕易標出LED在色彩空間中的位置，如圖2所示。圖中系統色域的三角形覆蓋在CIE 1931色彩空間的上面。CIE 1931 色彩空間代表人眼能看到的所有顏色；在色彩曲線外的是波長，此數據描繪了色度坐標。在這個圖中，加入了普朗克軌跡(Planckian locus)，或為一個黑體加上顏色，代表黑體在溫度變化時在色彩空間的坐標。以普通詞匯來說，這坐標代表不同種類的白光通過CCT之后的結果。

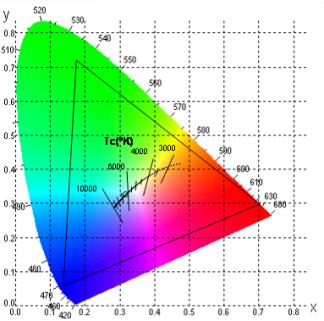

                              圖2:系統色域

輸出您想要的色彩
為您的系統設計LED控制機制，面對的是基本的線性代數。在得到您LED的色度坐標后，您必須先建立一個矩陣，找出所要色彩點之間的delta值，如公式1所示。公式中色彩下標字是LED的顏色，mix下標代表您想要呈現的顏色。

公式1:

欲找出每個LED應輸出的光通量，可利用逆矩陣，然后乘以想要的光通量輸出，如公式2所示。

公式2: 每個LED的光通量輸出

這僅適用于單一bin的環境。若使用多個bin，每種bin的組合就會(huì )有不同的強度。
[page]　　
選擇您的回饋機制
想要有精準的色彩輸出，這得取決于您所設計的應用。每當最終使用者注意到燈具色彩輸出有差異(像是建筑物照明或效果燈具)，代表需要高色彩精準度。然而在這兩個例子中，色彩傳感器并不是理想的解決方案。要找出可接受的色彩精準度，可從動態色彩變化著手，色彩變化源自于LED接點溫度以及其特性所產生的效應。這方面可利用韌體或調溫器來解決。

接點溫度可透過機板溫度、LED的功率發散、以及機板與LED之間的熱阻來求算。其關系如公式3所示。

公式3: 接點溫度與機板溫度之間的關系

獲得LED的接點溫度后，您就能調整系統，并根據LED重新設定的最高光通量輸出，改變每個LED相對的光通量輸出值。溫度回饋的其中一項問題，就是調溫器與LED之間的距離。調溫器越靠近LED，溫度回饋的數據就越精準。當把許多LED串在一個通道上，問題就會(huì )越嚴重。在這種情況中，不同LED之間的差異會(huì )造成色彩連續性的問題，系統也會(huì )受到影響。

在高色彩精準度的設計方面，建議可采用色彩傳感器。然而在嘗試開發一個色彩回饋系統時，會(huì )面臨到許多機械方面的問題。傳感器的擺放和感溫器解決方案一樣都相當重要。低成本的色彩傳感器不能和LED的光線正對，色彩傳感器理想的擺放位置，是能夠接收反射或緊密結合光線的輸入。在色彩傳感器理想的位置上，能和最終使用者看到相同的光線輸入，這樣能得到系統最想要的回饋數據。但當設計一個色彩傳感器時，最?lèi)廊说膯?wèn)題就是光線噪聲或不是系統產生的周?chē)饩€(xiàn)對色彩傳感器產生的影響。色彩傳感器需要兩種機制才能正確運作; 第一是色彩傳感器與紅、綠、藍LED個別強度值之間的關系; 第二是色彩傳感器與X、Y、Z之間的關系。所有校正都必須在韌體中進行，但這類回饋系統的效益，會(huì )提升強固性以及精準度。

許多色彩系統設計擁有不同的回饋方法，需要花數個月的時間來開發韌體。解決bin的調整、溫度補償、或更高精準度的色彩回饋系統以及校正，都需要了解色彩科學以及精準的傳感器讀數。在展開任何高亮度LED設計時，強烈建議您先了解這些相關名詞。幸運的是，當您進入市場時，能利用Cypress Semiconductor所提供快速且輕易的PSoC Express 3.0解決方案，協助您快速展開研發。所有這些不同的回饋解決方案，以及高亮度LED的補償機制，都收錄在一個簡單易用的圖形化接口，讓您僅須使用下拉式選單以及各種校正技巧，就能完成這些設計。

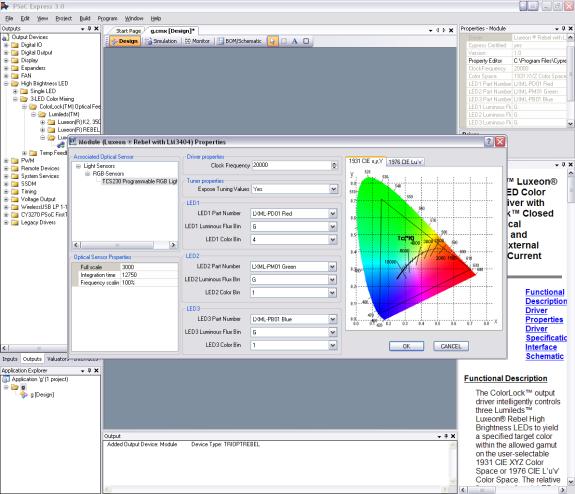

圖3: PSoC Express 3.0視覺化嵌入式軟體

本文介紹的這些韌體技術都建置在PSoC Express軟件工具。這款軟件工具亦讓您能運用DMX512為您的系統建構網絡(luò )，且僅須定義三個變量。

Cypress藉由開發這項圖形化工具，讓研發業者能快速進入高亮度LED市場，開發效率更高的照明產品。
