【導讀】本系列博客分為三部分，我們將談?wù)動冒采腊雽w的電流檢測放大器（CSA）（如NCS21xR系列和NCS199AxR系列）如何實現精確的并聯電阻連接以獲得最佳性能。本文是第一部分。
在這首篇博客中，我們將專門談?wù)勅绾卧\斷并聯電阻連接誤差。這是迄今客戶在使用電流檢測放大器時最常見的問題，所以今天我們將弄清楚如何快速、準確地調試這些測量誤差。
要記住的一個重要因素是，電流檢測放大器實際上是在檢測其差分輸入端的電壓電位，并且精確地放大了電壓，而不是電流；因此，電流是間接測量的。利用測量的輸出電壓、放大器增益、參考電壓和并聯電阻的值，可以計算出流過并聯電阻器的電流：
以下幾點及下面的決策樹圖(Decision Tree Figure)和調試表(Debug Table)可用于診斷任何電流檢測放大器電路的分流測量誤差。
● 電流檢測放大器是電壓放大器
● 在放大器輸入引腳處直接測量電壓。結果可以不同于在電阻器兩端測量的結果
● 放大器輸出應是直接測得的輸入端電壓(VShunt)乘以放大器增益
● 多數問題被證明與分流和并聯有關

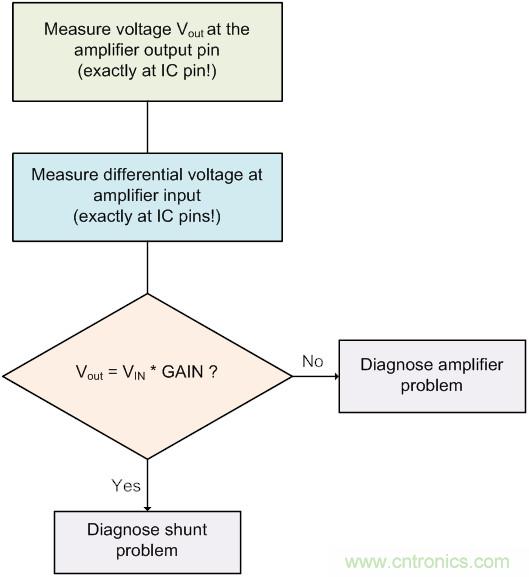

分流測量誤差診斷決策樹
通過使用下面的分流測量調試表，我們可了解到，直接在放大器輸入引腳測量的電壓與直接在并聯電阻兩端測量的電壓不同，相差的量足以造成不可接受的誤差。換句話說，放大器精確地放大了錯誤的電壓！由于不良的PCB布板和并聯連接，輸出端的最終誤差可能很容易達到10%到15%或更多。NCS21xR將精確放大直接在輸入引腳測得的電壓。
當您的電流檢測放大器沒有提供預期的輸出電壓時，請使用本博客所述的簡單方法調試您的并聯連接-這將減少調試時間，并幫助您在幾分鐘內而不是數小時發現問題。
分流測量調試表示例
