電磁兼容的問題真的又這么難么？今天讓我們拋開事物的謎團，掌握其本質，徹底了解和掌握電磁兼容產生的原因并找到解決的方法，讓工程師睡個安穩覺。眾所周知，張飛老師提出的破解模擬硬件設計三大定律，第一，源、回路、阻抗；第二，電路是一個波形的整形，從無用的波形最終整形有用的波形，包括形態、相位的整形；第三，對元器件的參數、封裝、魯棒性、成本要熟知，這樣才把產品設計在臨界區。我們在此可以運用第一大定律源、回路、阻抗來融入到產品設計中，用第二大定律的波形測量分析來輔助我們整改電磁兼容問題，用第三大定律的元器件，封裝來優化電磁兼容問題。



電磁兼容，簡稱EMC（electromagnetic compatibility)。它包含兩個方面，一個是干擾其他的電器產品，簡稱EMI(electromagnetic interference)，即電磁干擾；另一個是被其他電器產品干擾，叫抗干擾性，我們用EMS（electromagnetic susceptibility）表示。



要想解決電磁兼容問題，我們要先理解頻率帶寬的問題。通俗講帶寬是信號的頻率，而信號頻率本質是信號的速度。那么信號速度的本質是什么？是信號的上升斜率和下降斜率。信號斜率（包含信號的上升斜率和下降斜率，這里統稱），信號斜率越慢，則其絕大多數只能通過導線傳播，它的頻率一般在0-30M Hz之間，這就是我們傳導測試重點測試的地方。信號的斜率越快（一般的頻率在30M Hz-3Z Hz之間，這就是所謂的帶寬）則可以借助天線向空間輻射，這樣的天線可以包括電源的引入線，包括元器件的圓角，包括走線的直角等。

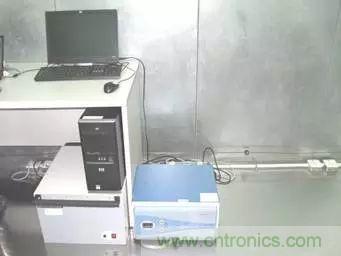

EMC測量的內容包含2個方面，第一傳導測試，第二輻射測試。傳導測試主要測量引出線，輻射測試主要測試空間4米天線、10米天線兩種。

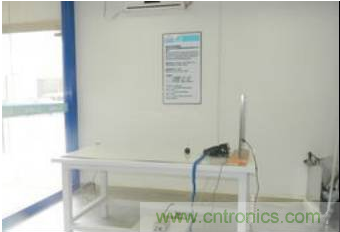

ESD測試是關于靜電測試，當靜電打向產品的時候，產品不會(huì )出現異常跑飛的現象的測試。







一般來講，我們把輸入的無用信號，統稱為噪音。最早的時候，由于電源發出一些聲響，我們把這樣的聲響稱為噪音，但是實際上人耳接受頻段的能力是有限的，2Hz-2KHz。實際上更多的頻段的信息（無用信號）是人耳聽不見的，因此我們把凡是對器件本身無用的信號稱為噪音。簡而言之，一切無用的波形皆為噪音。



那么，構成干擾要有三要素，騷擾源，傳播途徑，敏感設備。騷擾源分兩種，一種是電場的騷擾源，一種是磁場的騷擾源。



干擾示意圖


從第一大定律去分析，源--這里的源指的騷擾源，騷擾源包括電場引起的擾動，磁場引起的擾動，統稱電磁場引起的擾動。那么從這個頻段角度來說，30M以下的傳導擾動和30M以上的輻射擾動?；芈?-那么30M以下的傳導擾動，它的傳播路徑（回路）是引線，也包含PCB走線；30M以上的擾動，它的傳播路徑是空間，由天線發射和接收的空間。阻抗--阻抗就是說在回路中對波形衰減的能力稱為阻抗。從兩個大方向去解答，依舊從傳導和輻射來分析。首先，討論下傳導阻抗的問題。傳導的阻抗可以在電路中有兩個方面，第一個方面是差模干擾的問題，第二個是共模干擾的問題。



差模干擾是指兩條電源線之間（wire to wire）的，主要通過選擇合適的電容（X電容，也稱安規電容），和差模線圈來進行抑制和衰減。共模干擾則是兩條電源線分別對大地（簡稱線對地）的，主要通過選擇合適的電容（Y電容，也是安規級別的），和共模線圈來進行抑制和衰減。我們常用的低通濾波器，一般會(huì )同時具有抑制共模和差模干擾的功能。

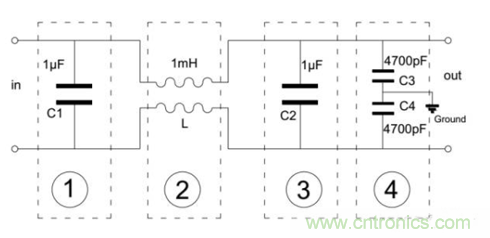

如下圖，低通濾波器原理圖



低通濾波器原理圖


如圖1，3為差模電容，2為共模電感，4為共模電容。



1，2，3共同組成的叫π型濾波器，1，3組成的電容主要是濾兩根線之間的信號差，因此而得名。一般這兩個電容的取值在0.22 uf-1.5 uf。在出現干擾超標的時候，一般解決方法是把這兩個電容的值加大，但隨著電容容值加大，會(huì )導致漏電流加大，這點需要注意。

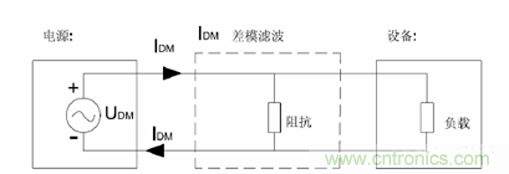

由于差模電容是接在L和N線兩線之間，那么它和后面的負載實際上是并聯關系。又由于電容對低頻次的信號有很強的阻礙作用，對高頻次的信號有很強的導通作用，及低阻抗作用。當50Hz-60Hz低頻交流信號流過電容兩端的時候，由于電容的阻抗表現極其大，所以電容不起任何作用，等于沒有這個電容。當差模信號通過的時候（差模信號一般是高頻無用信號），那么電容表現為通路，阻抗很小，在高頻信號下，則電容相當于將后面負載短路，那么后面負載就不會(huì )受高頻信號的干擾。如圖差模電容工作原理所以。以上是運用張老師第一大定律源、回路、阻抗來分析差模電容特性。



差模電容工作原理


2為共模電感，這個上面有兩根獨立的線圈，方向相反的繞制在同一個圓形閉合的磁芯上。由于這兩根導線大小相等，反向相反，因此產生的磁場相互抵消了。共模電感和后面中的負載是串聯關系，當有差分信號通過時（差模信號一般是高頻無用信號），由于電感對電流的變化有阻礙作用，那么此時電感表現為大電阻，而后面負載類似于小電阻，則電感承擔了絕大多數高次諧波的壓降。根據電阻分壓原則，后面的負載分得的電壓接近于零。當50Hz-60Hz低頻交流信號流過電感兩端的時候，由于電感的感抗表現極其小，所以電感幾乎不起任何阻礙作用，等于沒有這個電感。所以我們說這個電感對差分信號起作用。如圖共模電感工作原理所示。以上仍然是運用張老師第一大定律源、回路、阻抗來分析共模電感特性。共模電感的感量選型一般在幾百微亨到幾毫亨級別。



共模電感工作原理


4為共模電容，這兩個電容由于分別連接著L和N兩根線且對大地的（不是電路中的地，一般電路中的地為GND，也為浮地，而共模電容的地為大地earth），呈Y型狀，因此而得名。由于Y電容一端連接著大地，那么它和后面負載實際上并聯關系的。如圖共模電容工作原理，當50Hz-60Hz低頻交流信號流過Y電容兩端的時候，由于電容的阻抗表現極其大，相當于斷路，不導通。當共模信號通過的時候（共模信號一般是高頻無用信號），那么電容表現為通路，阻抗很小，高頻信號通過Y電容到大地，那么后面負載就不會(huì )受高頻信號的干擾。以上仍然是運用張老師第一大定律源、回路、阻抗來分析共模電容特性。共模電容的取值一般在2200pF-6800pF,其值越大，越容易解決干擾問題，但是漏電也越大，取值要甚重。



共模電容工作原理


當電路中的正常電流流經共模電感時，電流在同相位繞制的電感線圈中產生反向的磁場而相互抵消，此時正常信號電流主要受線圈電阻的影響(和少量因漏感造成的阻尼);當有共模電流流經線圈時，由于共模電流的同向性，會(huì )在線圈內產生同向的磁場而增大線圈的感抗，使線圈表現為高阻抗，產生較強的阻尼效果，以此衰減共模電流，達到濾波的目的。



一般濾波器不單獨使用差模線圈，因為共模電感兩邊繞線不一致等原因，電感必定不會(huì )相同，因此能起到一定的差模電感的作用。如果差模干擾比較嚴重，就要追加差模線圈。
