【導讀】當提到通信系統時，比起單端電路，差分電路總是能提供更加優良的性能——它們具有更高的線性度、抗共模干擾信號性能等。使用差分電路最大的挑戰就是拋開它們難于設計、測試和校正的想法，需要仔細觀察如何使用差分濾波器。那么小編問一句，如何使用差分濾波器？你曉得伐？
不曉得，就繼續往下看，小編簡單明了的給你們說說8個需要注意的點兒~
1、 成對差分走線的長度須相同
此規則源自這一事實：差分接收器檢測正負信號跨過彼此的點，即交越點。因此，信號須同時到達接收器才能正常工作。
2、差分對內的走線布線須彼此靠近
如果一對中的相鄰線路之間的距離大于電介質厚度的2倍，則其間的耦合會(huì )很小。此規則也是基于差分信號相等但相反這一事實，如果外部噪聲同等地干擾兩個信號，則其影響會(huì )互相抵消。同樣，如果走線并排布線，則差分信號在相鄰導線中引起的任何干擾噪聲都會(huì )被抵消。
3、同一差分對內的走線間距在全長范圍內須保持不變
如果差分走線彼此靠近布線，它們將影響總阻抗。如果此間距在驅動器與接收器之間變化不定，則一路上會(huì )存在阻抗不匹配，導致反射。
4、差分對之間的間距應較寬
以使其間的串擾最小。
5、如果在同一層上使用銅皮鋪地，應加大從差分走線到銅皮鋪地之間的間隙
推薦最小間隙為走線寬度的3倍。

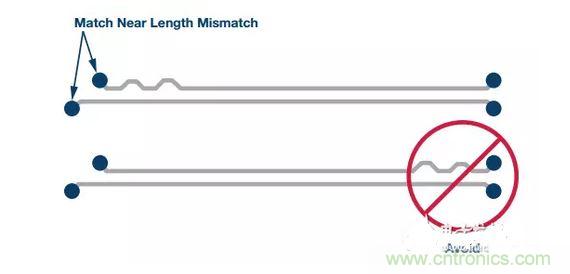

6、在靠近差分對內偏斜源處引入少量彎彎曲曲的校正
從而降低這種偏斜。
在靠近差分對內偏斜源處引入少量彎彎曲曲的校正
7、差分對布線時

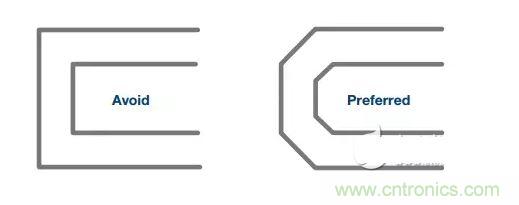

應避免急轉彎（90°）。
應使用對稱布線。

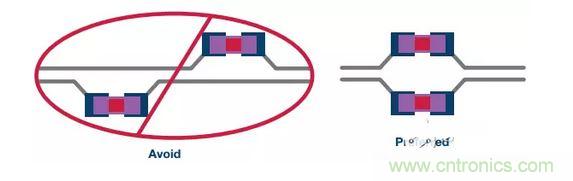

若需要測試點，應避免引入走線分支，而且測試點應對稱放置）。
8、就降低對濾波器元件值的要求，減少印刷電路板（PCB）上的調諧工作量而言，寄生電容和電感應盡可能小。
與濾波器設計中的電感設計值相比，寄生電感可能微不足道。寄生電容對差分IF濾波器更為重要。IF濾波器設計中的電容只有幾pF。如果寄生電容達到數十分之一pF，濾波器響應就會(huì )受到相當大的影響。為了防止寄生電容影響，一個良好的做法是避免差分布線區域和電源扼流圈下有任何接地或電源層。
