這個簡單的低成功率放大器?？梢?種方法完成，就像圖表中所指示的（從20W到80W RMS）。首先要作的是測試末極功率管的放大系數hfe or β.如果差異大于30％，放大器將不會(huì )提供一個清晰的聲音，使用MJ3001和 MJ2501晶體管，他們的差異在5％。

在開機之前，必須把輸入端短路，在放大器的輸出端串入一個電流表，然后打開電源，調整R13使電流表電流到微安培級，或許可以達到0，電流表電流在10微安培是很容易做到的。

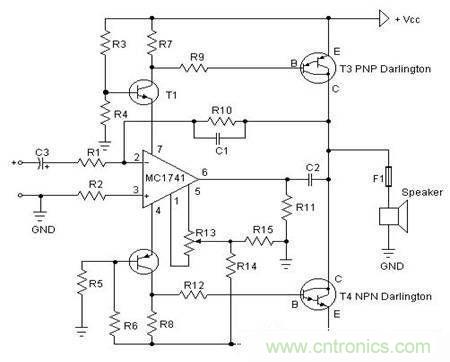

圖1：功率放大器電路圖


圖2：電源電路

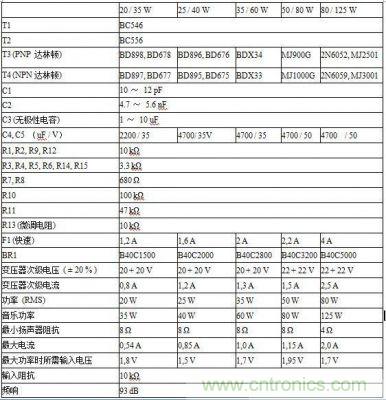

圖3：元件及參數表
