Analog Devices, Inc. 最近推出一款完全可編程的抖動衰減雙路時鐘轉換器IC(集成電路)AD9559，以滿足高速光纖傳輸網絡(luò )(OTN) 應用和高密度線路卡的時序要求。 AD9559 四輸入多服務線路自適應時鐘轉換器可同時支持不同的標準頻率，適合各種有線通信應用，包括同步以太網、SONET/SDH、1/10/100G以太網、光纖通道，以及其他需要低抖動、高靈活性及快速上市的應用。
AD9559轉換器IC可將任何標準輸入頻率同步轉換為高達1.25 GHz 的任何標準輸出頻率，12 kHz至20 MHz集成帶寬范圍內的總抖動小于 400 fs RMS(均方根)。AD9559用單芯片IC取代了兩個同步時序器件，有助于設計人員減小電路板面積及優化成本。
AD9559是業界最靈活的高性能雙路自適應時鐘轉換解決方案，適合高密度線路卡和OTN應用。自適應時鐘允許在鎖定DPLL(數字PLL)的同時改變DPLL分頻比。因此，輸出頻率可在標稱輸出頻率的+/- 100 ppm范圍內動態調整，頻率分辨率步進小于0.1 ppb，無需斷開環路或對器件重新編程。AD9559 IC的并行PLL架構允許用戶生成完全相互獨立的輸出時鐘。兩個DPLL都可以與四個輸入參考時鐘之一同步，且每個DPLL都能產生兩個輸出時鐘。DPLL可以降低與外部參考時鐘相關的輸入時間抖動或相位噪聲。
借助數字控制環路和保持電路，即使所有基準時鐘都已失效，AD9559也可以連續產生干凈(低抖動)、有效的輸出時鐘。利用AD9559時鐘轉換器的內置編程能力，網絡(luò )線路卡設計工程師可以在許多不同的電路板設計中使用相同的器件，減少所需器件的數量，并降低整體系統成本。
AD9559時鐘轉換器尺寸為10 mm x 10 mm，便于線路卡設計人員獲得緊湊、頻率捷變、高性?xún)r(jià)比的時鐘。適合的應用包括數據通信、新一代有線網絡(luò )應用、測試和測量、高速數據采集、視頻應用以及無線基站控制器。
AD9559四輸入雙路自適應時鐘轉換器的主要特性
雙PLL架構，四路參考輸入(單端或差分)與一個輸入交叉點相連支持自適應時鐘和帶隙時鐘輸入基準，適合OTN解映射應用在保持模式下穩定性支持GR-1244 Stratum 3 平穩的參考切換，輸出相位幾乎無擾動支持Telcordia GR-253抖動產生、轉換和容差，適用于SONET/SDH至OC-192系統。支持ITU-T G.8262同步以太網從時鐘支持ITU-T G.823、G.824、G.825和G.8261。

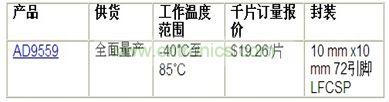

供貨、報價與配套產品
配套產品包括ADI的ADCLK9XX系列時鐘扇出緩沖器(包括ADCLK944)，12 kHz至20 MHz集成帶寬范圍內的抖動性能達25 fs(典型值)。對電源管理而言，推薦采用ADP150或ADP222超低噪聲、低壓差線性穩壓器或 ADP1829 雙通道PWM(脈寬調制)開關降壓控制器。
