Analog Devices, Inc. ，全球領先的高性能信號處理解決方案供應商，最近推出一系列高速視頻放大器ADA4830-1/2和ADA4432-1/33-1，這些器件集成電池短路保護和故障檢測功能，適合汽車安全和信息娛樂(lè )應用中的模擬視頻系統。ADI公司的這些新款集成式視頻放大器采用3mm x 3mm封裝，與完全分立式解決方案相比，電路板空間至少節省80%，非常適合后視攝像頭等空間受限的應用。ADA4830-1(單通道)和ADA4830-2(雙通道)視頻差動放大器以及ADA4432-1(單端輸出)和ADA4433-1(差分輸出)模擬視頻濾波器放大器為設計人員提供了通過屏蔽和非屏蔽雙絞線電纜傳輸模擬視頻信號的完整芯片組。以上視頻放大器也可單獨使用，以作為視頻信號鏈一部分來提供接收機(ADA4830-1/2)和發射機(ADA4432-1/33-1)功能。所有這些新款放大器均內置最高18 V的電池短路保護、接地短路保護、故障檢測、寬共模電壓范圍和魯棒的ESD(靜電放電)性能。
ADI公司高速信號調理部門的營銷和應用工程經理Curt Ventola表示：“無論是從后視攝像頭還是從后座顯示器運行視頻，容錯性不充分的視頻信號鏈均易發生災難性故障，而且排除故障和修理既昂貴又耗時。ADI公司的新款視頻放大器完全勝任環境惡劣且要求苛刻的汽車應用，可針對直流和瞬態過壓、ESD和大共模電壓提供必要的保護。”
有關ADA4830-1/-2視頻差動放大器的更多信息
ADA4830-1和ADA4830-2高速視頻差動放大器設計用于在標清PAL/NTSC視頻應用中作為CVBS(復合視頻消隱和同步)信號的接收機。除了在3 V至5 V單電源上集成最高18 V的電池短路(輸入)保護功能之外，新款差動放大器還內置電池短路標志，可指示輸入端是否存在故障條件。此外，ADA4830-1和ADA4830-2具有出色的ESD耐受性能，最高可達+8-kV人體模型(HBM)，且具有可擴展至地電壓以下-8.5 V的寬輸入共模電壓范圍，7 MHz時的共模抑制比為55 dB。
有關ADA4432-1和ADA4433-1模擬視頻濾波器放大器的更多信息
ADA4432-1(單端輸出)和ADA4433-1(差分輸出)模擬視頻濾波器放大器設計用作汽車模擬視頻濾波應用中的發射機。這些器件與ADA4830一樣具有18 V電池電路保護(輸出)功能、故障標志功能和+8-kV HBM耐受性能。此外，ADI公司的新款視頻濾波器放大器具有連續輸出接地短路保護功能和出色的視頻規格。ADA4432-1和ADA4433-1內置一個高階視頻濾波器，該濾波器的−3 dB截止頻率出現在10 MHz且在27 MHz時提供45 dB抑制性能。
ADA4830、ADA4432-1和ADA4433-1主要特性：
♦ ADA4830-1/2：視頻差動放大器/接收機
完全勝任汽車應用
電池短路和接地短路保護(輸入)
電池短路標志
輸入：?jiǎn)味嘶虿罘?br /> 輸入共模電壓范圍：±8.5 V
7 MHz時的CMRR：55 dB
電源電壓：2.9 V至5 V
溫度范圍：-40℃至125℃
♦ ADA4432-1/ADA4433-1：模擬視頻濾波器放大器/發射機
完全勝任汽車應用
電池短路和接地短路保護(輸出)
電池短路標志
輸出：?jiǎn)味?ADA4432-1)和差分(ADA4433-1)
四階視頻濾波器，截止頻率出現在10 MHz
27 MHz時的帶外抑制比：45 dB
電源電壓：2.6 V至3.6 V
溫度范圍：-40℃至125℃

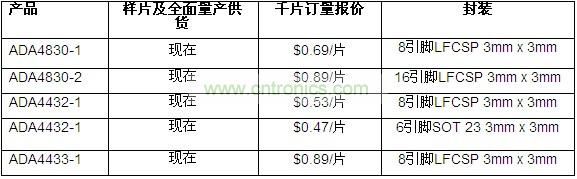

供貨、報價與配套產品
ADA4830-1/2視頻差動放大器用作緩沖器時與ADI公司通過汽車應用認證的10位視頻解碼器ADV7180相兼容，ADA4432-1和ADA4433-1視頻濾波器放大器則與ADI公司的視頻編碼器ADV7391和ADV7393相兼容，后面這兩款器件也完全勝任汽車應用。
