在實際工業和儀器儀表(I&I)應用中，RS-485接口鏈路需要在惡劣電磁環境下工作。雷擊、靜電放電和其他電磁現象引起的大瞬變電壓可能損壞通信端口。為了確保這些數據端口能夠在最終安裝環境中正常工作，它們必須符合某些電磁兼容性(EMC)法規。



這些要求包括三個主要瞬變抗擾度標準：靜電放電、電快速瞬變和電涌。



許多EMC問題并不簡單或明顯，因此必須在產生設計開始時予以考慮。如果把這些問題留到設計周期后期去解決，可能導致工程預算和計劃超限。



本文介紹各主要瞬變類型，并針對RS-485通信端口的三種不同成本/保護級別，提出并演示三種不同的EMC兼容解決方案。



ADI公司和Bourns, Inc.攜手合作，共同開發了業界首個EMC兼容RS-485接口設計工具，提供針對IEC 61000-4-2 ESD、IEC 61000-4-4 EFT和IEC 61000-4-5電涌的四級保護，從而擴展面向系統的解決方案組合。它根據所需保護級別和可用預算為設計人員提供相應的設計選項。借助這些設計工具，設計人員可在設計周期之初考慮EMC問題，從而降低該問題導致的項目延誤風險。





工業與儀器儀表(I&I)應用常常需要在距離很遠的多個系統之間傳輸數據。RS-485電氣標準是I&I應用中使用最廣泛的物理層規范之一，I&I應用包括：工業自動化、過程控制、電機控制和運動控制、遠程終端、樓宇自動化（暖通空調HVAC等）、安保系統和再生能源等。



使RS-485成為I&I通信應用理想之選的一些關鍵特性如下：



●長距離鏈路——最長4000英尺

●可在一對絞線電纜上雙向通信

●差分傳輸可提高共模噪聲抗擾度，減少噪聲輻射

●可將多個驅動器和接收器連接至同一總線

●寬共模范圍（–7 V至+12 V）允許驅動器與接收器之間存在地電位差異

●TIA/EIA-485-A允許數據速率達到數十Mbps



TIA/EIA-485-A描述RS-485接口的物理層，通常與Profibus、Interbus、Modbus或BACnet等更高層協議配合使用，能夠在相對較長的距離內實現穩定的數據傳輸。



但在實際應用中，雷擊、功率感應、直接接觸、電源波動、感應開關和靜電放電可能產生較大瞬變電壓，對RS-485收發器造成損害。設計人員必須確保設備不僅能在理想條件下工作，而且能夠在實際可能遇到的惡劣環境下正常工作。為了確保這些設計能夠在電氣條件惡劣的環境下工作，各個政府機構和監管機構實施了EMC法規。如果設計符合這些法規，可以讓最終用戶確信它們在惡劣環境下也能正常工作。





電磁環境由輻射和傳導兩種能量組成，因此EMC包括兩個方面：發射和耐受性。EMC是指電氣系統在目標電磁環境下保持良好性能且不會(huì )向該環境引入大量電磁干擾的能力。本文討論如何提高RS-485端口的EMC耐受性以防范三種主要EMC瞬變。



國際電工委員會(huì )(IEC)是致力于制定和發布所有電氣、電子和相關技術國際標準的全球領先組織。自1996年以來，向歐盟出售或在歐盟范圍內出售的所有電子設備都必須達到IEC 61000-4-x規范定義的EMC級別。



IEC 61000規范定義了一組EMC抗擾度要求，適用于在住宅、商業和輕工業環境中使用的電氣和電子設備。這組規范包括以下三類高電壓瞬變，電子設計人員必須確保數據通信線路不受它們損害：



●IEC 61000-4-2 靜電放電(ESD)

●IEC 61000-4-4 電快速瞬變(EFT)

●IEC 61000-4-5 電涌耐受性



所有這些規范都定義了測試方法，用以評估電子和電氣設備對指定現象的耐受性。下面概要說明各種測試。





ESD是指靜電荷在不同電位的實體之間的突然傳輸，由靠近接觸或電場感應引起。其特征是在短時間內產生高電流。IEC 61000-4-2測試的主要目的是確定系統在工作過程中對系統外部ESD事件的抗擾度。IEC 61000-4-2描述了兩種耦合測試方法，即所謂接觸放電和空氣放電。接觸放電要求放電槍與受測單元直接接觸。在空氣放電測試期間，放電槍的充電電極朝向受測單元移動，直到氣隙上發生電弧放電。放電槍不與受測單元直接接觸?？諝夥烹姕y試的結果和可重復性會(huì )受到多種因素的影響，包括濕度、溫度、氣壓、距離和放電槍逼近受測單元的速率。這種方法能夠更好地反映實際ESD事件，但可重復性較差。因此，接觸放電是首選測試方法。



測試期間，數據端口須經受至少10次正極放電和10次負極放電，脈沖之間間隔1秒。測試電壓的選擇取決于系統端環境。規定的最高測試為4級，要求接觸放電電壓為±8 kV，空氣放電電壓為±15 kV。



圖1顯示了規范所述的8 kV接觸放電電流波形。一些關鍵波形參數包括小于1 ns的上升時間和大約60 ns的脈沖寬度。這說明脈沖總能量約為數十mJ。

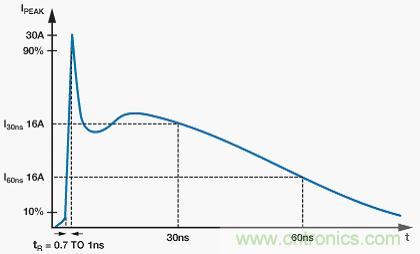

圖1：IEC 61000-4-2 ESD波形(8 kV)





電快速瞬變測試要求將數個極端快速的瞬變脈沖耦合到信號線上，以代表容性耦合到通信端口的外部開關電路的瞬態干擾，這種干擾可能包括繼電器和開關觸點抖動，以及切換感性或容性負載引起的瞬變，所有這些在工業環境中非常常見。EC 61000-4-4中定義的EFT測試嘗試模擬因為這些類型的事件產生的干擾。



圖2顯示EFT 50 Ω負載波形。EFT波形用具有50 Ω輸出阻抗的發生器在50 Ω阻抗上產生的電壓來描述。輸出波形由15 ms的2.5 kHz至5 kHz突發高壓瞬變脈沖組成，以300 ms間隔重復。每個脈沖具有5 ns的上升時間和50 ns的持續時間，在波形的上升和下降沿的50%點之間測量。單個EFT脈沖的總能量與ESD脈沖相似。單個脈沖的總能量典型值為4 mJ。施加于數據端口的電壓可以高達2 kV。

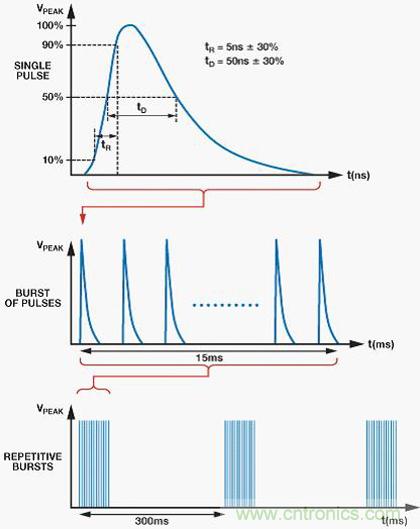

圖2：IEC 61000-4-4 EFT 50 Ω負載波形



這些快速突發瞬變通過電容耦合鉗耦合到通信線路。EFT通過耦合鉗容性耦合到通信線路，而不是直接接觸。這同樣降低了EFT發生器的低輸出阻抗所引起的負載。耦合鉗和電纜之間的耦合電容取決于電纜直徑、屏蔽和絕緣。





電涌瞬變由開關或雷電瞬變產生的過壓引起。開關瞬變的原因可以是電源系統切換、電源分配系統的負載變化或短路等各種系統故障。雷電瞬變的原因可以是附近的雷擊將高電流和電壓注入電路中。IEC 61000-4-5定義了用于評估對這些破壞性電涌的抗擾度的波形、測試方法和測試級別。



波形定義為開路電壓和短路電流下波形發生器的輸出。標準描述了兩種波形。10/700 μs組合波形用于測試要連接到對稱通信線路的端口，例如電話交換線。1.2/50 μs組合波形發生器用于所有其他情形，特別是短距離信號連接。RS-485端口主要使用1.2/50 μs波形，本部分將予以說明。波形發生器的有效輸出阻抗為2 Ω，因此電涌瞬變相關的電流非常高。



圖3顯示1.2/50 μs電涌瞬變波形。ESD和EFT具有相似的上升時間、脈沖寬度和能量水平，但電涌脈沖的上升時間為1.25 μs，脈沖寬度為50 μs。此外，電涌脈沖能量可以達到90 J，比ESD或EFT脈沖的能量高出三到四個數量級。因此，電涌瞬變被認為是最嚴重的EMC瞬變。ESD與EFT相似，因此電路保護的設計可以相似，但電涌則不然，其能量非常高，因此必須以不同方式處理。這是開發保護措施以改善數據端口對所有三種瞬變的抗擾度，同時保持高性?xún)r(jià)比的過程中會(huì )遇到的主要問題之一。



電阻將電涌瞬變耦合到通信線路。圖4顯示半雙工RS-485器件的耦合網絡(luò )。并聯電阻總和為40 Ω。對于半雙工器件，每個電阻為80 Ω。



電涌測試期間，將5個正脈沖和5個負脈沖施加于數據端口，各脈沖間隔最長時間為1分鐘。標準要求，器件在測試期間設置為正常工作狀態。

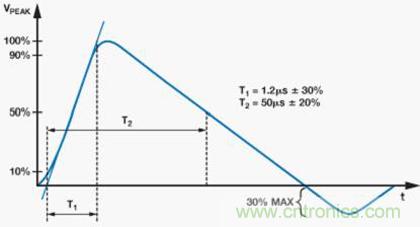

圖3：IEC 61000-4-5電涌1.2/50 μs波形

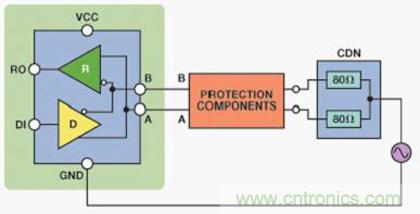

圖4：半雙工RS-485器件的耦合/去耦網絡(luò )





將瞬變施加于受測系統時，測試結果按照通過/失敗標準分為四類。下面是通過/失敗標準的列表，并舉例說明各標準與RS-485收發器的關系。



●正常工作；施加瞬變期間或之后不會(huì )發生位錯誤。

●功能暫時喪失或性能暫時降低，不需要操作員干預；施加瞬變期間或之后的有限時間內可能發生位錯誤。

●功能暫時喪失或性能暫時降低，需要操作員干預；可能發生閂鎖事件，但上電復位后可消除，對器件的功能和性能無永久影響。

●功能喪失，設備永久損壞；器件未通過測試。



標準A是最希望達到的，標準D是不可接受的。永久損壞會(huì )導致系統停機和維修/更換成本。對于任務關鍵型系統，標準B和標準C也是不可接受的，因為系統在瞬變事件期間必須能無錯誤運行。
