高壓大容量?jì)δ茈娙荽罅康貞糜诠I(yè)產品中，由于電容兩端電壓不能躍變的特性，在系統開機的瞬間，電網能量往電容的灌電流往往達到上百安培的峰值水平，如此高的開機電流嚴重威脅電路中的整流器件與過流保險絲，同時也會(huì )給公共商業電網帶來很大的諧波污染。因此幾乎所有電路中都設置了“開機浪涌抑制電路”，將開機沖擊電流抑制到合理的水平。
傳統的“浪涌抑制元件”是常見的固定阻值“水泥電阻”，尤其是在千瓦以上功率的產品中，普遍使用大功率“水泥電阻”作為浪涌抑制元件。從開機浪涌抑制電路設計的初衷來看，固定電阻可以滿足設計的基本功能—抑制開機充電電流。
但是固定電阻本身又帶來了新的安全隱患—由于與“浪涌抑制元件”并聯的繼電器存在不能有效閉合的可能性，如機械疲勞，驅動故障，負載故障等情況下，持續的負載電流流過這個阻值較高的固定電阻（常用阻值在10~100歐姆），勢必會(huì )產生極高的溫度， 導致“水泥電阻”冒煙，炸裂等不安全現象，極端情況下PCB會(huì )被高溫熔毀甚至點燃。這是線性電阻在浪涌抑制應用中存在的缺陷。
要解決這個問題，TDK-EPC推出具有浪涌抑制功能的愛普科斯(EPCOS)正溫度系數陶瓷熱敏電阻PTC。其獨特的正溫度系數特性（即阻值隨溫度增加而加大）能有效抑制器件本身溫度的持續增加，其溫度變化過程如下—
PTC低溫低阻=〉被電流加熱=〉溫度增加=〉（當超過PTC動作溫度后）阻值增大=〉電流減小=〉熱功率減小=〉PTC阻值繼續增大（直到幾十KΩ）=〉發熱與散熱平衡=〉PTC溫度維持在動作點附近（約130~150°C）。
從以上分析可以看出，TDK-EPC的浪涌抑制PTC的“阻值-溫度”正相關特性使它具有“自保護”的功能—在繼電器不能閉合的故障情況下，負載電流產生的熱功率只能將它加熱到居里溫度點附近，有效地避免了類似“水泥電阻”溫度失控的現象，意味著它可以安全地保護自身，同時保護位于其后方的下游電路，而且在繼電器故障排除后，它本身還可以自動恢復原有的功能。
因此，TDK_EPC的浪涌抑制PTC為提高開關電源的安全性與可靠性提供了幫助，是理想的開機浪涌電流抑制元件，這款產品正逐步廣泛地為空調、工業變頻器、電源等行業提供安全可靠的開機浪涌保護。

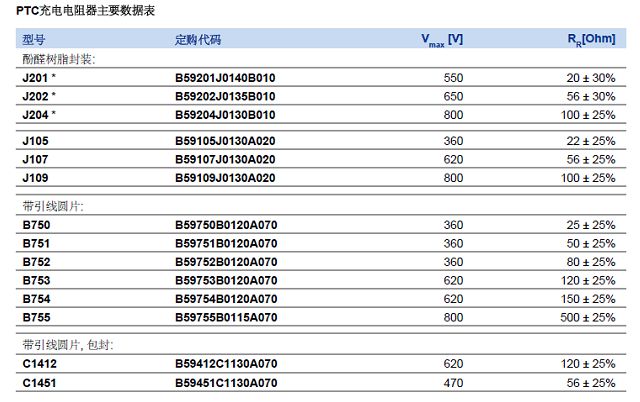

TDK-EPC常用的ICL PTC的規格型號如下表：
典型的應用電路如下：

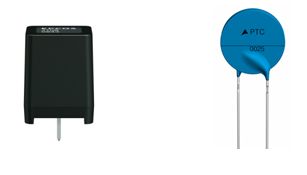

常見的產品圖片如下：
