你的位置:首頁 > 傳感技術 > 正文

攻略:7種傾斜傳感器的設計選擇

發布時間:2025-01-29 責任編輯:lina

【導讀】本文介紹了傾斜傳感器的種類與選擇技巧,介紹了它們的工作原理、特點、優勢和應用領域。此外,文章還討論了傾斜傳感器在應用時可能面臨的問題,并提供了相應的解決方案。最后,文章總結了各種傾斜傳感器的應用特性,強調了在選擇傾斜傳感器時需要綜合考慮各種因素,以確保系統的性能和可靠性。


本文介紹了傾斜傳感器的種類與選擇技巧,介紹了它們的工作原理、特點、優勢和應用領域。此外,文章還討論了傾斜傳感器在應用時可能面臨的問題,并提供了相應的解決方案。最后,文章總結了各種傾斜傳感器的應用特性,強調了在選擇傾斜傳感器時需要綜合考慮各種因素,以確保系統的性能和可靠性。

傾斜傳感器,又稱傾角傳感器或傾斜計,是一種測量物體相對于重力場的傾斜角度的設備。這些傳感器在各種應用中都有廣泛的使用,包括工業自動化、航空航天、樓宇、汽車和消費類電子產品等領域。

傾斜傳感器的類型繁多且特性不同

傾斜傳感器所采用的原理相當多樣,包括使用加速度計原理的傾斜傳感器,利用物體受到重力時的加速度來計算傾斜角度;另一種常見的傾斜傳感器則使用陀螺儀技術,測量物體的旋轉速度;有些傾斜傳感器使用振動傳感技術,通過測量物體的振動來計算其傾斜角度。

此外,還有光學式的激光傾斜傳感器,使用內建的激光發射器和光學器件,通過測量光束的角度來確定物體的傾斜;以及使用電容傳感器測量電容變化,根據物體的傾斜來計算角度的電容式傾斜傳感器;另外還有利用內建的磁場傳感器,測量地球磁場的變化,從而推斷傾斜角度的磁性?xún)A斜傳感器;還有利用擺動原理來測量?jì)A斜角度的擺式傾斜傳感器。這些傾斜傳感器利用的原理各異,也具有不同的特性與應用領域。

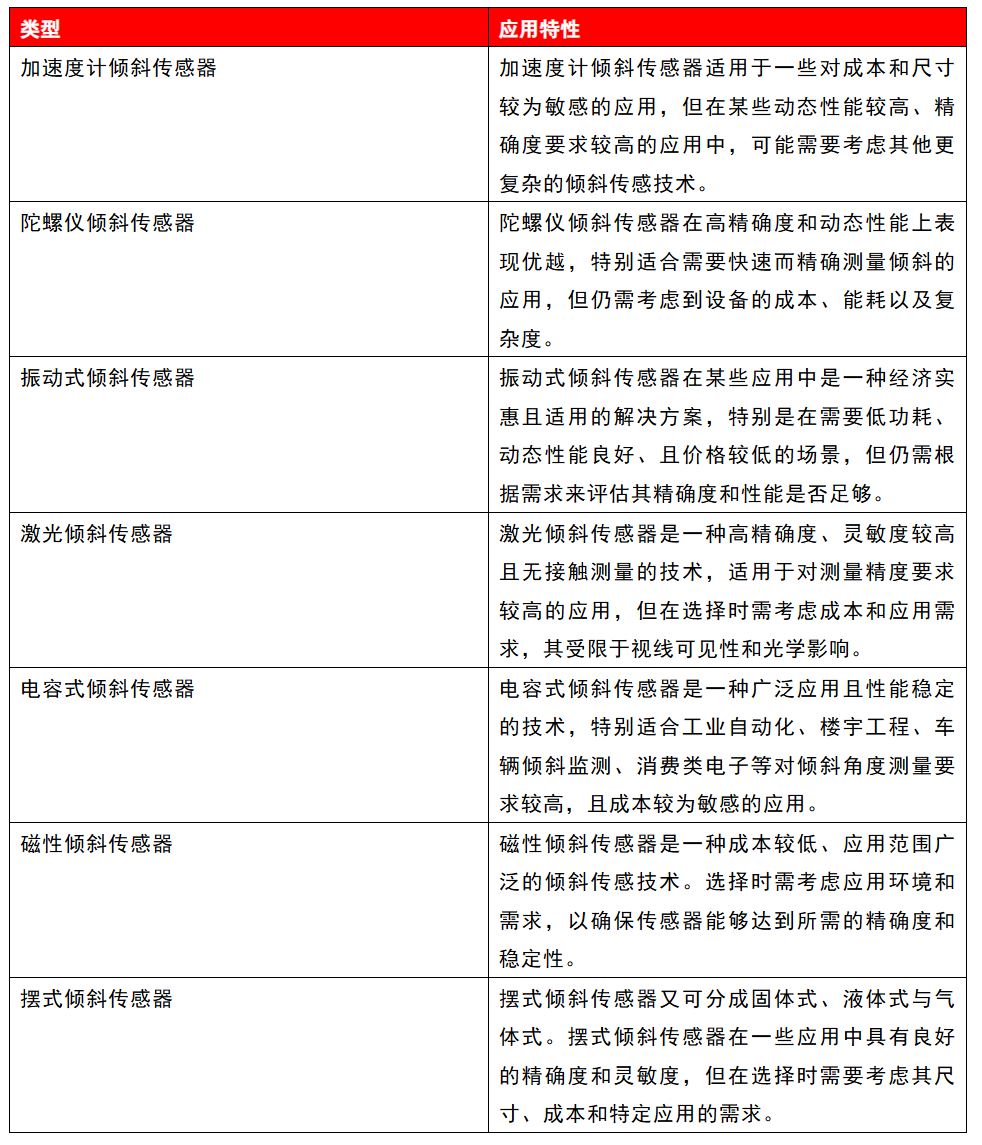

攻略:7種傾斜傳感器的設計選擇


1.加速度計傾斜傳感器

加速度計傾斜傳感器是一種使用加速度計技術測量?jì)A斜角度的器件,其通常使用微機電系統(MEMS)技術實現,其中微小的彈簧或質量懸浮在芯片上,受到加速度時會(huì )產生微小的位移,再通過檢測這種位移的變化來測量加速度。得到加速度后,進行積分計算以獲得速度,再進一步進行積分計算得到位移,這樣就可以跟蹤物體的運動情況,包括傾斜角度。

加速度計傾斜傳感器的設計通常相對簡單,且制造成本相對較低,其通常使用微機電系統(MEMS)技術,因此可以實現小尺寸和輕量化,適用于空間受限或需要輕量化的應用。與某些其他傾斜傳感技術相比,加速度計傾斜傳感器通常具有較低的功耗,這在電池供電或需要長時間運行的應用中很有利。加速度計傾斜傳感器在一些靜態應用中表現良好,例如樓宇傾斜監測、平臺水平度監測等。

不過,由于加速度計傾斜傳感器使用積分計算得到傾斜角度,因此容易受到積分漂移的影響,隨著時間的推移可能累積誤差。對于高動態應用,例如振動或高加速度環境下,加速度計傾斜傳感器的性能可能受到限制,因為加速度計主要設計用來測量加速度而非快速的動態變化,因此其靈敏度到限制,高靈敏度的需求可能難以實現,特別是對于小角度變化的高精確度要求。

2.陀螺儀傾斜傳感器

陀螺儀傾斜傳感器是一種使用陀螺儀技術測量?jì)A斜角度的器件。其基本原理是利用陀螺儀測量物體繞著其軸線的旋轉速度,即角速度,得到角速度后,可以對其進行積分計算,以獲得物體相對于初始位置的傾斜角度,這種方法可以跟蹤物體的傾斜狀態。

陀螺儀傾斜傳感器通常能夠提供較高的精確度,尤其在跟蹤快速變化或小角度變化時表現較好。陀螺儀主要用于測量角速度,因此在動態應用中的性能較優,對快速動態變化有較高的靈敏度。

相對于加速度計傾斜傳感器,陀螺儀傾斜傳感器較少受到積分漂移的影響,可以較長時間保持準確度。陀螺儀不容易受到振動的影響,因此在振動環境中的性能相對穩定。

不過,陀螺儀傾斜傳感器的制造成本相對較高,因此在某些應用中可能不夠經濟實惠。陀螺儀技術相對復雜,設備中可能需要更多的電子器件和復雜的算法來處理數據。

陀螺儀傾斜傳感器通常需要較大的電力供應,這可能在電池供電或需要長時間運行的應用中造成問題,且溫度變化也許會(huì )對陀螺儀的性能產生影響,可能需要額外的補償措施。

3.振動式傾斜傳感器

振動式傾斜傳感器是一種利用振動原理測量?jì)A斜角度的器件,其通常包含一個或多個振動器件,如擺動的彈簧或懸吊的質量。這些器件在傾斜時會(huì )受到地球引力的影響而發生振動。

振動式傾斜傳感器通常會(huì )使用陀螺儀或加速度計等傳感器件來檢測振動的特性,包括頻率、振幅等。當傾斜角度改變時,振動特性也會(huì )相應變化。傳感器的設計中可能包括信號處理單元,用來解析振動的變化,并轉換為傾斜角度的數據。

振動式傾斜傳感器通常具有較低的功耗,這使它們在需要長時間運行且電力供應有限的應用中具有優勢。由于基于振動原理,這類傳感器對于動態環境的適應性較好,能夠應對振動或加速度變化。其多采用微機電系統(MEMS)技術,使得振動式傾斜傳感器可以實現小尺寸和輕量化,適用于空間受限或需要輕量化的應用。

這類傳感器通常具有良好的環境耐受特性,例如防水、防塵、抗振等,使其適用于各種環境。相對于一些高精確度的傾斜傳感器,振動式傾斜傳感器通常具有較經濟的價格。不過,振動式傾斜傳感器的精確度通常較低,不適用于高精確度的應用,且外部振動可能對傳感器的測量結果產生干擾,需要額外的濾波或校準措施。

4.激光傾斜傳感器

激光傾斜傳感器是一種使用激光技術測量?jì)A斜角度的器件,通?;诠鈱W(xué)干涉原理,其中一束激光被分為兩條光線,分別經過不同的光程,這兩條光線在傳感器的檢測區域交叉,形成干涉條紋。

當傳感器發生傾斜時,至少一條光線的光程會(huì )變化,導致干涉條紋的移動。通過檢測這種干涉條紋的變化,可以計算出傾斜角度。系統中包括一些光學器件,如分光鏡或反射鏡,用來引導激光束,以及檢測干涉條紋的變化。

激光傾斜傳感器通常具有較高的精確度,尤其在需要測量微小角度變化的應用中表現優越。由于使用激光干涉原理,這種傳感器對傾斜角度的變化非常靈敏,能夠應對小角度變化。

相較于某些振動傳感器,激光傾斜傳感器不容易受到外部振動的影響,因為干涉條紋的變化主要受到傾斜導致的光程變化的影響。光學系統通??梢员辉O計成對不同環境條件(如溫度、壓力等)具有較好的適應性。激光傾斜傳感器的測量過程是無接觸的,適用于一些需要避免機械接觸的應用,并減少了磨損和損耗。

由于高精確度和復雜的光學系統,激光傾斜傳感器通常較昂貴,且對環境較為敏感,某些環境變化,如溫度的變化,可能會(huì )影響傳感器的性能,需要進行額外的校準和補償。

5.電容式傾斜傳感器

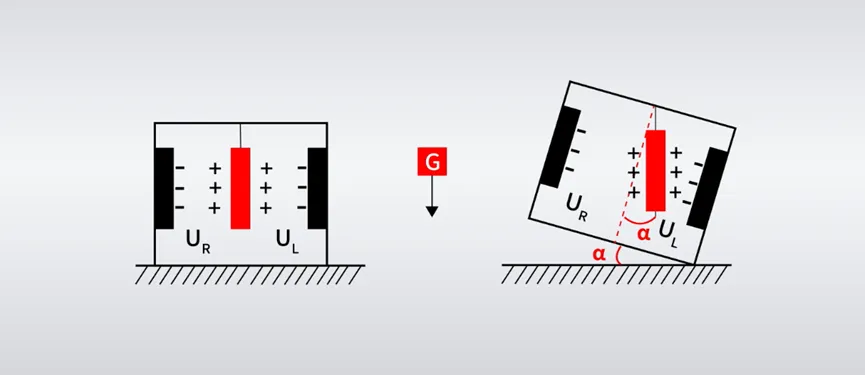

電容式傾斜傳感器是一種使用電容原理來測量?jì)A斜角度的器件。電容器是兩個導體之間的電荷存儲器,其大小與兩導體之間的距離和面積有關。當傳感器發生傾斜時,內部的傳感器件的相對位置會(huì )改變,從而影響電容的變化。

電容式傾斜傳感器通常包含兩個電容傳感器件,這些器件的相對位置會(huì )根據設備的傾斜角度而改變。電容式傾斜傳感器使用讀取電路來檢測兩電容之間的變化,這種變化可以被轉換成傾斜角度的數據。

電容式傾斜傳感器通常能夠提供較高的精確度,特別是對于小角度的變化。這種傳感器通常能夠應對廣泛的傾斜角度范圍,從微小的角度到大范圍的傾斜。由于電容式傾斜傳感器不需要機械部分,其響應速度相對較快,可以實時反應傾斜狀態的變化。

電容式傾斜傳感器使用微機電系統(MEMS)技術,可以實現小尺寸和輕量化,適用于空間受限或需要輕量化的應用。相較于某些其他傾斜傳感技術,電容式傾斜傳感器通常具有較低的功耗,這在電池供電或需要長時間運行的應用中很有利。

電容式傾斜傳感器通常能夠適應不同的環境條件,并具有良好的環境耐受特性。相較于一些高精確度的傾斜傳感器,電容式傾斜傳感器的制造成本通常相對較低。不過,溫度的變化可能會(huì )影響電容式傾斜傳感器的性能,需要額外的校準和補償。另外,電容式傳感器可能受到外部電場的干擾,這需要特殊的設計或屏蔽來減小影響。

6.磁性?xún)A斜傳感器

磁性?xún)A斜傳感器是一種使用磁感應原理測量?jì)A斜角度的器件,其基于磁感應原理,其中包含一個或多個磁性傳感器件,通常是磁場傳感器(例如霍爾效應傳感器)。

磁性?xún)A斜傳感器是以地球的磁場作為參考,當傾斜傳感器發生傾斜時,傳感器件的相對位置相對于地磁場會(huì )發生變化。當傳感器傾斜時,磁場傳感器件測量到的地磁場的投影會(huì )發生變化,這種變化可以被轉換成傾斜角度的數據。

磁性?xún)A斜傳感器通常適應廣泛的傾斜角度范圍,從微小的角度到相對大范圍的傾斜。與光學傳感器不同,磁性?xún)A斜傳感器不受外部光線的影響,因此在光線環境變化較大的應用中更穩定。磁性?xún)A斜傳感器通常也不容易受到振動的影響,這使其在振動環境中表現較為穩定。

由于不需要機械移動部分,磁性?xún)A斜傳感器的響應速度相對較快,能夠實時反應傾斜狀態的變化。相對于某些高精確度的傾斜傳感技術,磁性?xún)A斜傳感器的制造和操作相對簡單,成本較低。

7. 擺式傾斜傳感器

擺式傾斜傳感器是一種常見的傾斜傳感器,也被稱為傾角擺,其原理基于物理學中的擺動原理,擺式傾斜傳感器又可分成固體式、液體式與氣體式。

固體擺式傾斜角傳感器的原理基于擺動的物理原理,根據重力和擺動的作用,當擺臂受到傾斜時,擺桿上的質量就會(huì )發生擺動。這個擺動的角度與傾斜角度有關,因此可以通過測量擺桿的擺動來推斷傾斜角度。固體擺式傾斜傳感器在一些應用中具有良好的精確度和靈敏度,但在選擇時需要考慮其尺寸、成本和特定應用的需求。

液體擺式傾斜傳感器基于液體在容器內的擺動原理,當容器傾斜時,液體內的表面將跟隨容器傾斜,形成一個斜坡。傳感器通常設計成具有一個或多個擺動軸,使得擺動能夠反映傾斜的方向和角度。液體擺式傾斜傳感器具有一些優勢,如簡單的機械結構和相對低的成本。然而,在選擇時仍需根據特定應用需求仔細評估其性能。

氣體擺式傾斜傳感器原理是使用氣體壓力傳感技術,這種傳感器可能包含一個氣體室,當傾斜時,氣體在室內移動,改變氣體室內的壓力。傳感器件可以感知這種壓力變化,并轉換為相應的電信號。具體的氣體擺式傾斜傳感器的原理和特性可能因制造商和應用而異。在選擇傳感器時,建議查閱相關的技術規格表和文件以獲得更詳細的信息。

選擇傾斜傳感器的注意事項

選擇傾斜傳感器時,需要考慮多個因素,以確保適應特定應用需求。首先應確定傳感器是否用于靜態或動態環境。某些傳感器可能更適用于穩定的環境,而另一些可能適用于動態或振動環境。

由于傾斜傳感器的技術相當多樣,因此應了解不同傳感器技術的特點,并確保傳感器的精確度和分辨率符合應用的要求,某些應用可能需要高精確度和細小的分辨率,并考慮傳感器的靈敏度,以確保它能夠滿足應用中可能出現的傾斜角度范圍。

對于動態應用,應了解傳感器的動態特性,確保它能夠穩定地工作,并不受外部振動和加速度的影響。此外,應考慮傾斜傳感器應用的環境條件,考慮傳感器在不同溫度和濕度條件下的性能,以及是否需要防護功能,如防水、防塵等。對于有空間限制的應用,選擇體積小、重量輕的傳感器可能更為合適。

此外,還需考慮傳感器的預期使用壽命,以及其在長期使用中的穩定性和可靠性,并確定傳感器的成本是否符合預算,同時不要犧牲過多性能。此外也需確保傳感器的輸出接口符合系統或應用的需求,例如數字或模擬輸出。最后,應選擇信譽良好的制造商,并檢查相關產品的評價和應用實例。

總體來說,選擇傾斜傳感器需要全面考慮特定應用的需求,通常需要權衡不同特性之間的優先次序。在進行選擇前,進行充分的研究、測試和評估,以確保所選擇的傳感器符合預期的性能和可靠性。

傾斜傳感器的設計注意事項與解決方案

傾斜傳感器在應用時可能面臨一些常見的問題,這些問題可能來自環境、設備或傳感器本身的因素。首先要面對的是校準問題,傾斜傳感器的校準可能受到外部環境或設備條件的影響,導致測量不準確。因此應定期進行校準,使用精確的校準工具,并在實際應用場景中考慮設備的固定和安裝。

溫度變化也可能影響傳感器的性能,導致漂移或不準確的測量,解決方案是選擇具有較好溫度穩定性的傳感器,或者使用溫度補償技術,例如在傳感器附近安裝溫度傳感器以進行校正。

另一方面,振動可能導致傳感器的誤差,特別是在動態應用中。此時應使用具抗振設計的傳感器,或者在固定傳感器時考慮使用阻尼材料,以減緩振動的影響。

應用環境周?chē)碾姶鸥蓴_也可能導致傳感器的電子器件故障或測量不準確。應使用防EMI(電磁干擾)的傳感器,或在傳感器周?chē)褂闷帘尾牧?,以減少外部電磁場對傳感器的影響。

在惡劣環境下,如高溫、高濕或具腐蝕性的環境中,傳感器的耐久性可能受到威脅。應選擇具有防水、防塵、防腐蝕特性的傳感器,并確保傳感器符合應用場景的要求。

此外,不正確的安裝和固定可能導致傳感器的不穩定性和測量錯誤。應按照制造商的建議進行正確的安裝和固定,使用適當的固定工具,確保傳感器處于穩定的位置。另一方面,電源問題或連接問題可能導致傳感器無法正常工作。此時應確保傳感器的電源穩定,檢查連接線是否完好,并進行必要的電氣檢查。

最終,成本仍是重要的考慮因素,必須在有限預算下,平衡傳感器的性能和成本。應仔細評估應用的需求,選擇符合性能要求的傳感器,同時考慮預算因素。

在遇到問題時,及時與傳感器制造商或供應商聯系,并根據其建議進行解決方案的調整和實施。定期的保養和監測也是確保傾斜傳感器長期穩定運行的關鍵。


攻略:7種傾斜傳感器的設計選擇


結語

在選擇傾斜傳感器時,應考慮多個因素,以確保其在特定應用中能夠提供準確且可靠的傾斜測量,像是精確度需求、傾斜范圍、動態性能、環境條件、耐外部干擾、電源要求、成本、尺寸和重量、校準和維護、通信接口等需求,綜合考慮這些因素,可以更好地選擇適合特定應用需求的傾斜傳感器,確保系統的性能和可靠性。


免責聲明:本文為轉載文章,轉載此文目的在于傳遞更多信息,版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題,請聯系小編進行處理。
