適用于工業和交通市場的電感式位置傳感器

發布時間:2024-04-19 責任編輯:lina

【導讀】隨著各行各業自動化程度的提高,運動控制的重要性日益凸顯。為了有效地驅動電機,描述速度和位置的控制輸入必不可少。然而,實現這種感測的技術有多種,每種技術都有不同的特點和應用場景。



隨著各行各業自動化程度的提高,運動控制的重要性日益凸顯。為了有效地驅動電機,描述速度和位置的控制輸入必不可少。然而,實現這種感測的技術有多種,每種技術都有不同的特點和應用場景。

本文將比較不同的旋轉感測技術,并討論選擇它們的原因。然后,我們將了解市場上的一些最新器件。

位置感測應用

為了提高精度、提升良率并降低運營成本,許多原來需要手動操作的流程都實現了自動化,這使得位置感測應用迅速增長。實際上,只要存在某種形式的運動,就需要有傳感器向控制器提供位置信息。

工業 4.0 推動工業市場在自動化領域取得許多進步。機器人技術越來越普及,實現了全天候“無人”操作,而且不會(huì )疲勞或犯錯誤——這就要求每個運動軸都配備一個傳感器。在傳統工廠中與人類一起工作的“協作機器人”也是如此。

如今,許多零部件都是通過機器制造的——有的使用數控 (CNC) 機床,有的使用激光切割機,還有的使用 3D 打印機。這些機器都有活動部件,需要精確的位置控制才能滿足質量目標。零部件加工好后,通常會(huì )通過自動化物料搬運或傳送帶進行運輸,這也需要位置感測功能。

在工廠以外的場合,很多地方也需要位置控制,比如那些可以移動患者或掃描儀的大型醫療設備。另外,機器人現在能夠做手術,這同樣需要非常精確的控制。

在交通運輸領域,每一種應用都涉及到運動。無論是火車、農用機械、建筑機械等傳統交通工具,還是倉儲中的自主移動機器人 (AMR) 和成千上萬的無人機等新興應用,都需要位置感測。

隨著所有驅動方式(內燃機 (ICE)、純電驅動 (EV) 和混合動力)的乘用車都在向電氣化方向發展,機械控制方案正在被“線控驅動”和“線控轉向”等系統所取代。為了使這些系統正常運作,必須將油門踏板(加速器)的位置信息傳送給電子控制單元 (ECU),或者將方向盤的位置信息傳送給轉向控制系統。

隨著電子控制擴展到車輛操作的幾乎所有方面,位置感測技術也廣泛應用于懸掛組件(用于調平/行駛控制)、動力總成以及電動車窗、天窗、門鎖等方面。

位置感測技術比較

旋轉位置感測主要使用三種技術——光學、磁性和電感技術,每種技術都有各自不同的工作模式、優點、缺點和應用場景。

光學編碼器通常被認為是最準確的(盡管并非所有情況下都是如此),其工作原理是讓光穿過帶孔的圓盤,在圓盤旋轉時,利用光脈沖來檢測運動。

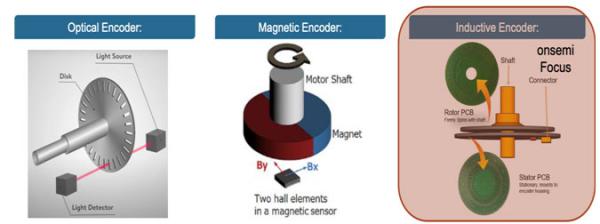

適用于工業和交通市場的電感式位置傳感器圖 1:旋轉位置感測的主要方法包括光學、磁性和電感技術


通常,這類器件用于需要極高精度的應用,例如精密機器人以及數控車床或激光切割機等機床。雖然它們精度高且對磁場不敏感,但易受圓盤上的振動和污垢影響,這些因素可能會(huì )導致它們失效。

磁性編碼器往往精度較低,主要用于對成本非常敏感的應用。它們在存在振動和污染的情況下表現良好,但外部磁場會(huì )對其造成明顯的影響,這限制了它們的適用范圍。

電感式編碼器精度優于磁性編碼器,能夠承受較高程度的振動和污染,而且對磁場不敏感。其他優點包括:可重復性好,對溫度不敏感,器件數量少,尺寸小,并且不需要稀土材料(即磁體)。

NCS32100 雙電感位置傳感器

安森美的 NCS32100 雙電感位置傳感器通過兩個簡單而創(chuàng )新的 PCB 盤,實現了出色的非接觸式位置精度,精度優于 +50 角秒或者機械旋轉 0.0138 度。一個 PCB 固定在電機定子(靜止部分)上,而另一個單層 PCB 固定在轉子或軸上。兩個 PCB 平行放置,中間以 0.1mm 至 2.5mm 的氣隙分隔。NCS32100 位于定子 PCB 上。

粗細(雙)導電走線或線圈印刷在兩個盤面上。第三條導電跡線稱為勵磁線圈,印刷在定子 PCB 上。NCS32100 向勵磁線圈發送 4MHz 正弦波,使定子勵磁線圈周?chē)a(chǎn)生電磁場。根據法拉第互感定律,轉子的粗細走線線圈與電磁場相交,將能量耦合到轉子線圈中,形成渦流。

同時,定子的粗細線圈連接最多八個 NCS32100 接收器輸入。當轉子旋轉時,轉子的渦流會(huì )干擾定子接收線圈。NCS32100 通過其內部 DSP(數字信號處理器)的專有算法處理這些干擾,從而測量出轉子位置。


適用于工業和交通市場的電感式位置傳感器圖 2:雙電感技術通過簡單方案提供高性能


采用40mm PCB 傳感器,NCS32100 能在 6,000 RPM 轉速時實現 ±50 角秒的位置精度,在犧牲些許精度的情況下,轉速高達 45,000 RPM。采用更大的 PCB 傳感器或讓轉子與定子精確對準,可以實現 +/- 10 角秒以?xún)鹊母呔取?br style="padding: 0px; margin: 0px auto;"/>
這種簡單方案只需使用少量電子器件,從而確保尺寸小巧且成本低廉。此外,它還對溫度波動、污染和外部磁場完全不敏感。

雙電感技術集成方案

安森美的 NCS32100 支持設計用于工業應用和環境的高精度旋轉位置傳感器。它是一款絕對位置器件,無需運動即可確定位置。NCS32100 還能夠在高達 45,000 RPM 的轉速下計算轉速。

在高達 6,000 RPM 的轉速下,NCS32100提供了 ±50 角秒的完整精度,可與許多光學編碼器的性能相媲美。該器件還集成了 Arm? Cortex? M0+ MCU,提供高度可配置性和內部溫度傳感器。

NCS32100 內置的校準例程允許傳感器通過單個命令實現自校準,此過程只需兩秒鐘。它不需要參考編碼器,只要轉子轉速在100 到 1000 RPM 之間,,該程序就可以隨時運行。所有校準系數都存儲在非易失性存儲器 (NVM) 中。

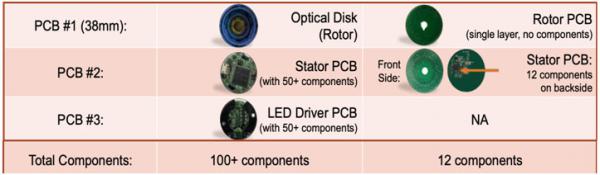

典型光學方案總共需要三塊 PCB——光學圓盤、定子 PCB 和 LED 驅動器 PCB,實現全部功能需要大約 100 個器件。


適用于工業和交通市場的電感式位置傳感器圖 3:雙電感技術在精度上可媲美光學技術,而復雜性和成本比后者更低


相比之下,基于 NC32100 的方案僅需要兩塊 PCB:轉子是不含任何器件的單層 PCB,而定子 PCB 僅包含 12 個器件。

在汽車應用中,雖然成本和可靠性很重要,但安全性更是至關重要,尤其是在轉向或剎車等應用中。安森美的汽車級絕對位置傳感器 NCV77320 符合 ISO26262 標準,專門針對這些關鍵應用場景而設計。NCV77320 的位置精度為 194.3 角秒或機械旋轉 0.0539 度(具體取決于 PCB 幾何形狀),主要是因為它只有 3 個接收器輸入,而 NCS32100 有 8 個接收器輸入,并且 NCV77320 不支持粗細線圈 PCB 配置。NCV77320 和 NCS32100 都可作為旋轉編碼器或線性編碼器運行。

NCV77320 的應用包括制動踏板傳感器、油門踏板傳感器、電機位置傳感器、制動系統傳感器、車輛水平傳感器、變速箱擋位傳感器、油門位置傳感器和廢氣再循環閥傳感器。

與 NCS32100 一樣,NCV77320 對污染、溫度變化和磁場干擾不敏感,并且可用于環境溫度范圍為 -40oC 至 +150oC 的汽車環境。

NCV77320 能夠以高達 10,800 RPM 的轉速運行,并通過 SENT、SPI 或模擬接口與配套 MCU 進行通信。

總結

隨著自動化日益普及,人們對旋轉電機位置感測的需求越來越大。目前有多種技術可實現此功能,包括光學、磁性和電感技術。光學技術精度高,但價格昂貴且容易受污染影響。磁性技術成本低,但容易受磁場干擾。

電感技術日益受到青睞,而且隨著雙電感傳感器的出現,現在能夠打造既具備光學級精度而又更具成本效益的傳感器。

(來源:安森美,作者:Bob Card,安森美先進方案部 (ASG) 營銷經理
