- LLE系列耐圧160V~400V,業界最長壽命12,000h~20,000h
- 在嚴酷的使用環境下也可滿足長壽命的要求
- LLE系列實現長壽命的秘訣
- 專為解決LED照明產品壽命瓶頸而研發
鋁電解電容是LED照明產品不可欠缺的元器件,但是鋁電解電容的壽命卻成為了LED照明產品壽命的瓶頸。鋁電解電容的長壽命化是一個大課題,每個電容廠商一直都在研究,RUBYCON通過開發高可靠性電解液、選用氣密性更好的封口橡膠、高精度的電解液注入量開發出了小型且長壽命(20000H)的LLE系列鋁電解電容。

圖1:小型長壽命LLE系列
鋁電解電容的壽命受溫度影響較大,電容周邊的溫度降低時、產品的壽命將延長。為此在電路設計時,為滿足產品的壽命要求,元器件的布局放置是一方面,電容的環境溫度降低也很重要。但是由于LED產品(特別是球泡式LED)元器件緊湊,只考慮元器件的布局使其壽命滿足要求是非常困難的。球泡式LED照明使用105度10000h的電容有時很難滿足壽命要求,需要更長壽命的電容。
小型長壽命LLE系列鋁電解電容特點
LLE系列鋁電解電容主要是面向長壽命要求的LED球泡燈市場而開發。該系列的特點是耐圧160V~400V,尺寸Φ6.3×11L~Φ10×16L業界最長壽命12,000h~20,000h。表1列舉了LLE系列與此前市場用的較多的長壽命BXC系列的壽命對比。LLE系列在之前的長壽命產品BXC的基礎上開發出了更小尺寸的產品體系,在相同尺寸下,LLE實現了比BXC長達1.8~2倍的長壽命。

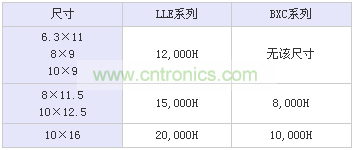

表1:LLE系列與此前市場用的較多的長壽命BXC系列的壽命對比

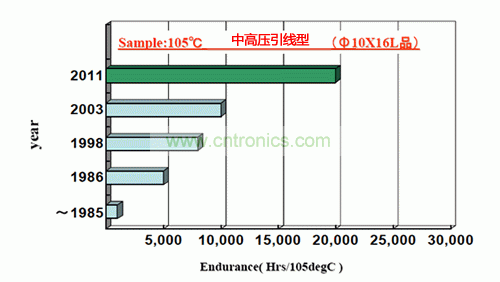

圖2:引線型Φ10×16L的中高壓鋁電解電容的壽命變遷
圖2列舉了引線型Φ10×16L的中高壓產品在四分之一世紀里的壽命變遷,由圖可以看出,LLE系列實現了壽命的大幅度延長。
選用LLE系列,可以實現以下目的:
(1) 在嚴酷的使用環境下也可滿足長壽命的要求。
(2)一般鋁電解電容產品因不能滿足設備的壽命要求,而被迫選用了MLCC或薄膜電容,LLE系列將有效解決壽命問題外,還可降低元器件成本。
(3)為了滿足產品的壽命要求,此前需要選用更大尺寸的電解電容,LLE系列將解決該問題,并實現產品的小型化。
(4)產品內部發熱較大時,需考慮電容的布局(放置)、散熱等解決方案,LLE系列使電路設計變得簡單化、小型化。
LLE系列實現長壽命的秘訣
鋁電解電容主要是受電解液通過封口橡膠蒸發及電解液自身特性的變化而使電容性能老化,因此作為對策,保持電解電容的壽命就必需盡可能的防止電解液蒸發、防止電解液自身特性的變化以及保持電容內適當的電解液份量等。
鋁電解電容使用的電解液里含有多種溶劑,其中乙二醇作為主要溶劑被各廠商所研究開發,配合各自的經驗不斷積累和設計。RUBYCON利用50年以上的電解液開發技術、配合相關技術經驗、開發了高溫環期下長期穩定的電解液,并應用于LLE系列。該電解液與一般標準品相比,在長時間高溫環境下,特性變化率約減低至1/3以下,使電解液的熱老化抑至到最小。
另外、選用氣密性更好的封口橡膠配合上述電解液,使其達到最佳的匹配。而且,利用本公司開發的生產設備,高精度的控制電解液的注入量,確保電解液的用量穩定。LLE系列集結了材料,產品設計、生產設備等多種技術與一身,實現了超長壽命。圖3是LLE系列400WV 6.8µF 10×16的壽命試驗數據(容量變化率,損耗角正切變化)。由圖可以看出,產品特性在長時間內非常穩定。

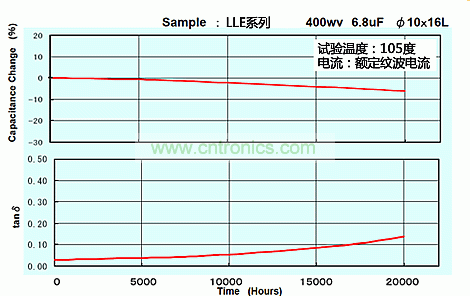

圖3:LLE系列400WV 6.8µF 10×16的壽命試驗數據
LLE作為長壽命產品,特別為長壽命要求的LED球泡燈而設計,因此尺寸及電壓被限定在一定范圍內,未來,為對其它要求長壽命及嚴酷環境下運行的產品作出貢獻,將根據市場需求,不斷豐富LLE系列。
