雙色點陣顯示器有共陽型和共陰型兩種類型。圖13—20所示是8×8雙色點陣顯示器的電路結構,圖13—20(a)為共陽型點陣顯示器,有8行16列,每行的16個LED(兩個LED組成一個發光點)的正極接在一根行公共線上,有8根行公共線,每列的8個LED的負極接在一根列公共線上,共有16根列公共線,共陽型點陣顯示器也稱為行共陽列共陰型點陣顯示器;圖13—20(b)為共陰型點陣顯示器,有8行16列,每行的16個LED的負極接在一根行公共線上,有8根行公共線,每列的8個LED的正極接在一根列公共線上,共有16根列公共線,共陰型點陣顯示器也稱為行共陰列共陽型點陣顯示器。
引腳號的識別

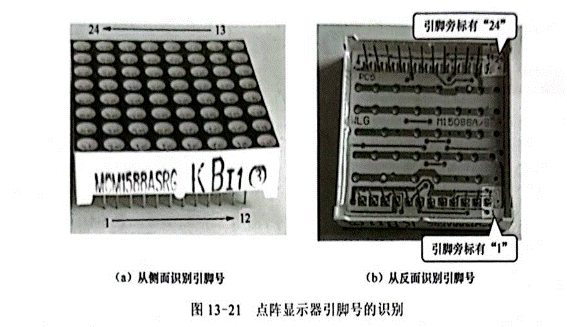

8×8雙色點陣顯示器有24個引腳,8個行引腳,8個紅列引卻,8個綠列引腳。24個引腳一般分成兩排,引腳號識別與集成電路相似。若從側面識別引腳號,應正對著點陣顯示器有字符且有引腳的一側,左邊第1個引腳為1腳,然后按逆時針依次是2、3···24腳,如圖13—21(a)所示,若從反面識別引腳號,應正對著點陣顯示器底面的字符,右下角第1個引腳為1腳,然后按順時針依次是2、3..24腳,如圖13—21(b)所示,有些點陣顯示器還會(huì )在個和一個引腳旁標注引腳號。
列引腳的識別與檢測
在購買點陣顯示器時,可以向商家了解點陣顯示器的類型和行列引腳號,讓商家提供與圖10—20一樣的點陣顯示器電路結構引腳圖,如果無法了解點陣顯示器的類型及行列引腳號,可以使用萬用表檢測判別,既可使用指針萬用表,也可使用數字萬用表。
點陣顯示器由很多LED組成,這些LED的導通電壓一般在1.5~3.5V。若使用 數字萬用表測量點陣顯示器,應選擇二極管測量擋,數字萬用表的紅表筆接表內電源 的正極,黑表筆接表內電源的負極,當紅、黑表筆分別接LED的正、負極,LED會(huì )導 通發光,萬用表會(huì )顯示LED的導通電壓,一般顯示1.500~3.500V(或1500~3500 mV),反之LED不會(huì )導通發光,萬用表顯示溢出符號“OL”(或“1”)。如果使用 指針萬用表測量點陣顯示器,應選擇R×10k擋(其他電阻擋提供電壓只有1.5V,無法 使LED導通),指針萬用表的紅表筆接表內電源的負極,黑表筆接表內電源的正極, 這一點與數字萬用表正好相反,當黑、紅表筆分別接LED的正、負極時,LED會(huì )導通 發光,萬用表指示的阻值很小,反之LED不會(huì )導通發光,萬用表指示的阻值無窮大(或 接近無窮大)。
以數字萬用表檢測紅綠雙色點陣顯示器為例,數字萬用表選擇二極管測量擋,紅 表筆接點陣顯示器的第1個引腳不動,黑表筆依次測量其余23個引腳,會(huì )出現以下情況。
①23次測量萬用表均顯示溢出符號“OL”(或“1”),應將紅、黑表筆調換, 即黑表筆接點陣顯示器的第1個引腳不動,紅表筆依次測量其余23個引腳。
②萬用表16次顯示1.500~3.500范圍內的數字且點陣顯示器LED出現16次發光, 即有16個LED導通發光,如圖13—22(a)所示,表明點陣顯示器為共陽型,紅表筆 接的第1個引腳為行引腳,16個發光的LED所在的行,1腳就是該行的行引腳,測量 時LED發光的第16個引腳為16個列引腳,根據發光LED所在的列和發光顏色,區分 出各個引腳是哪列的何種顏色的列引腳。測量時萬用表顯示溢出符號“1”(或“OL”) 的其他7個引腳均為行引腳,再將接第1個引腳的紅表筆接到其中一個引腳,黑表筆 接已識別出來的8個紅列引腳或8個綠列引腳,同時查看發光的8個LED為哪行則紅 表筆所接引腳則為該行的行引腳,其余6個行引腳識別與之相同。
③萬用表8次顯示1.500~3.500范圍內的數字且點陣顯示器LED出現8次發光(有 8個LED導通發光),如圖13—22(b)所示,表明點陣顯示器為共陰型,紅表筆接的 第1個引腳為列引腳,測量時黑表筆所接的LED會(huì )發光的8個引腳均為行引腳,發光 LED處于哪行相應引腳則為該行的行引腳。在識別16個列引腳時,黑表筆接某個行引 腳,紅表筆依次測量16個列引腳,根據發光LED所在的列和發光顏色,區分出各個 引腳是哪列的何種顏色的列引腳。
