你的位置:首頁 > 電路保護 > 正文

如何利用功率放大器實現功放記憶效應電路的設計?

發布時間:2020-08-24 責任編輯:lina

【導讀】功率放大器非線性特性產生的失真分量不恒定,例如三階或五階交調的幅度、相位會(huì )隨輸入信號幅度和帶寬的變化而改變。這種失真分量依賴于輸入信號幅度、帶寬的現象通常稱之為功率放大器的記憶效應。

1、 功率放大器記憶效應產生原因及影響

功率放大器非線性特性產生的失真分量不恒定,例如三階或五階交調的幅度、相位會(huì )隨輸入信號幅度和帶寬的變化而改變。這種失真分量依賴于輸入信號幅度、帶寬的現象通常稱之為功率放大器的記憶效應。

如何利用功率放大器實現功放記憶效應電路的設計?

輕微的記憶效應本身對功率放大器的線性度并無嚴重影響。即在雙音頻測試中,隨著音頻間隔的增加,如果放大器三階交調分量的相位旋轉不超過10o,且幅度起伏不大于0.5dB,此時功放的記憶效應不會(huì )明顯影響鄰近信道功率比,可以不予考慮。然而,當功率放大器的上下邊帶的ACPR(an adjacent channel power ratio,相鄰信道功率比)出現較大不對稱現象時,即使三階、五階交調分量的相位和幅度失真很小,也不能忽略記憶效應對放大器的影響。

2 、減弱功放記憶效應的基本思路

功放記憶效應使射頻預失真線性化功率放大器的效果有很大退化,為增強射頻預失真線性化功率放大器的穩定性和可靠性,需對所設計的功率放大器進行減弱記憶效應的相關處理。

降低記憶效應的基本想法是:通過附加電路濾除由包絡(luò )和二次諧波控制的三階交調分量。最簡便的方法是在四分之一波長傳輸線后面的偏置線上,添加輔助電路使包絡(luò )信號和二次諧波短路,但由于傳輸線的離散作用,使得這種方法難以實現寬帶短路。因此,短路電路網絡(luò )應當直接加在緊靠柵極和漏極的地方,而不必經過四分之一波長傳輸線才短路。短路網絡(luò )可使用LC串聯電路實現。

3、 采用附加電路法減弱功放記憶效應分析

使用附加電路濾除由包絡(luò )和二次諧波控制的三階交調分量,對減小功率放大器的記憶效應是有效的,現分析如下:

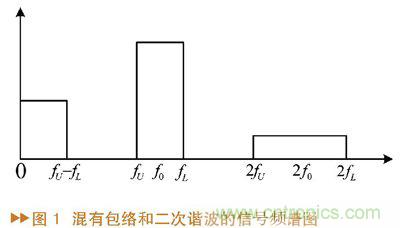

假設信號的中心頻率為f_{0}、帶寬為f_{U}-f_{L},并帶有二次諧波和包絡(luò )分量。它的頻譜如圖1所示。

通過利用功率放大器減弱功放記憶效應電路的設計

信號的中心頻率可表示為

f_{0}=frac{f_{U}+f_{L}}{2}≈sqrt{f_{U}f_{L}} (1)

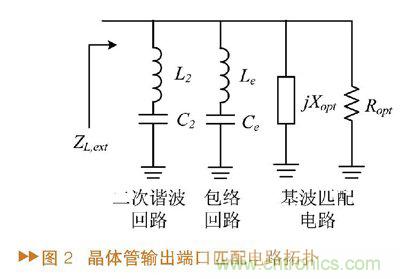

晶體管的一種理想輸出端口匹配電路拓撲如圖2。

如何利用功率放大器實現功放記憶效應電路的設計?

輸入端口的匹配電路拓撲同樣采用上面的結構。圖中包括濾除二次諧波和包絡(luò )的LC諧振回路和基波的最優匹配電路。為了使濾除二次諧波的LC諧振回路對二次諧波2f_{U}和2f_{L}具有相同的阻抗,則L2與C2組成的諧振回路須在頻率2sqrt{ω_{U}ω_{L}}處振蕩,即

L_{2}C_{2}=1/(4ω_{U}ω_{L})≈1/(2ω_{0})^{2} (2)

假設濾除包絡(luò )的LC諧振回路和基波匹配電路的阻抗在二次諧波頻率處非常大,則輸出負載阻抗Z_{L},_{ext}(2f_{U})和 Z_{L},_{ext}(2f_{L})是共軛的,它們的模為

∣Z_{L,ext}(2f_{U})∣=∣Z_{L,ext}(2f_{L})∣=4πL_{2}(f_{U}-f_{L}) (3)

顯然,Z_{L,ext}(2f_{U})和Z_{L,ext}(2f_{L})與電感L2和信號帶寬有關。

為了將包絡(luò )信號短路,須使用一個大電容Cg。同樣地,假設濾除二次諧波的LC回路和基波匹配電路在信號帶寬頻率處的阻抗非常大,則Z_{L,ext}(f_{U}-f_{L})的??杀硎緸?/div>

∣Z_{L,ext}(f_{U}-f_{L})∣=2πL_{e}(f_{U}-f_{L}) (4)

若電感L2與Le的值相同,那么阻抗Z_{L,ext}(f_{U}-f_{L})將是Z_{L,ext}(2f_{U})的二分之一。最后,需要匹配的優化基波阻抗為

jX_{opt}(ω)=[jωL_{2}+1/(jωC_{2})]// jωL_{e}// jωC_{ds} (5)

其中ω_{L}≤ω≤ω_{U},如果濾除二次諧波和包絡(luò )的LC諧振回路在基波頻率處的阻抗非常小,則在實際中難以將這個優化基波阻抗匹配到實際的負載阻抗,故匹配的難度將限制L2、Le和C2的取值。根據要求,可以得到濾除二次諧波和包絡(luò )的LC諧振回路的最小阻抗值。因此,在設計短路網絡(luò )的時候,應注意使濾除二次諧波和包絡(luò )的LC諧振回路在基波頻率處的阻抗要大于這個最小值。

4、 某軍用集群系統基站降低功放記憶效應的實現

軍用集群系統所用的頻率范圍一般為400~420MHz,其基站的功率放大器通常使用封裝后的晶體管,故實際中不得不考慮封裝引腳的電感效應。當和外部匹配電路配合使用時,封裝引腳的寄生電感具有改善晶體管的穩定性、增加有用帶寬的優點。以MRF5P21180HR6 LDMOSFET為例,這種晶體管由兩個90W的功率單元構成,能達到180W的功率峰值。封裝后單個功率單元的等效電路如圖3所示。

如何利用功率放大器實現功放記憶效應電路的設計?

在包絡(luò )這種低頻下,小電容的阻抗非常大,并聯結構中可忽略不計。則針對包絡(luò )分量的阻抗和頻率ω、Lg1、Lg2和Ld2有關系,并可求出阻抗Z_{S,ext}(f_{U}-f_{L})和Z_{l,ext}(f_{U}-f_{L})的表達式:

∣Z_{S,ext}(f_{U}-f_{L})∣=2π(L_{g1}+L_{g2}+L_{e})(f_{U}-f_{L}) (6)

∣Z_{S,ext}(f_{U}-f_{L})∣=2π(L_{d2}+L_{e})(f_{U}-f_{L}) (7)

另一方面,對于二次諧波分量,柵極和漏極外相應的阻抗Z‘_{S,ext}(ω=2ω_{1}≈2ω_{2})和Z’_{L,ext}(ω=2ω_{1}≈2ω_{2})的表達式為,

Z‘_{S,ext}(ω=2ω_{1}≈2ω_{2})=-﹛1/jωC_{pad}/2)//[jωL_{g2}+ (jωL_{g1}//1/jωC_{g,mos})]﹜(8)

Z’_{L,ext}(ω=2ω_{1}≈2ω_{2})=?[1/(jωC_{pad}/2)//jωL_{d2} (9)

等式(8)、(9)很容易用包含串聯LC諧振回路的匹配電路實現,這是因為二次諧波分量的相對帶寬要比包絡(luò )分量的相對帶寬窄得多,故濾除包絡(luò )分量比濾除二次諧波分量的難度更大。因此,包絡(luò )分量對記憶效應的作用要比二次諧波分量更大。在實際應用中,由于包絡(luò )分量對功率放大器的記憶效應起主要作用,故一般只對濾除包絡(luò )分量的輔助電路進行優化,高頻下可用某些寄生參數較強的大電容(如鉭電容)來代替濾除包絡(luò )分量的串聯LeCe諧振回路。

免責聲明:本文為轉載文章,轉載此文目的在于傳遞更多信息,版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題,請電話或者郵箱聯系小編進行侵刪。
