【導讀】工業自動化系統(見下圖)的關鍵組成部分包括傳感器、控制器、執行器、人機界面 (HMI)、通信網絡(luò )、電源、驅動器和安全系統。傳感器負責檢測環境變化并將其轉換為電信號??删幊踢壿嬁刂破?nbsp;(PLC) 和工業個人計算機 (IPC) 等控制器負責處理來自傳感器的輸入信號,并通過執行控制算法來管理執行器的操作。
工業自動化系統是由電子元件組成的復雜集成體系,旨在控制和監測工業流程。
該系統能夠提升制造業及其他工業操作的效率、可靠性及安全性。在電子與信息技術發展的推動下,工業自動化 (IA) 領域取得了顯著進展。本文旨在探討當前工業自動化領域的發展趨勢,并重點分析其對電子行業的影響。
工業自動化的要求
工業自動化系統(見下圖)的關鍵組成部分包括傳感器、控制器、執行器、人機界面 (HMI)、通信網絡(luò )、電源、驅動器和安全系統。傳感器負責檢測環境變化并將其轉換為電信號??删幊踢壿嬁刂破?nbsp;(PLC) 和工業個人計算機 (IPC) 等控制器負責處理來自傳感器的輸入信號,并通過執行控制算法來管理執行器的操作。執行器(如電機、電磁閥和氣動執行器)負責將電信號轉化為實際的物理動作。人機界面 (HMI) 則使操作員能夠與自動化系統進行交互,監控流程并輸入指令。通信網絡(luò )讓自動化系統的不同部分能夠使用以太網/IP、Modbus 和 Profibus 等協議實現互聯互通。交流/直流 (AC/DC) 轉換器和不間斷電源 (UPS) 等電源設備,對于電子元件的運行至關重要。驅動器通過變頻器 (VFD) 來調節電機的速度和扭矩,從而控制電機的性能。安全系統,如緊急停止按鈕、安全繼電器和光幕,能夠有效保障操作人員和設備的安全。

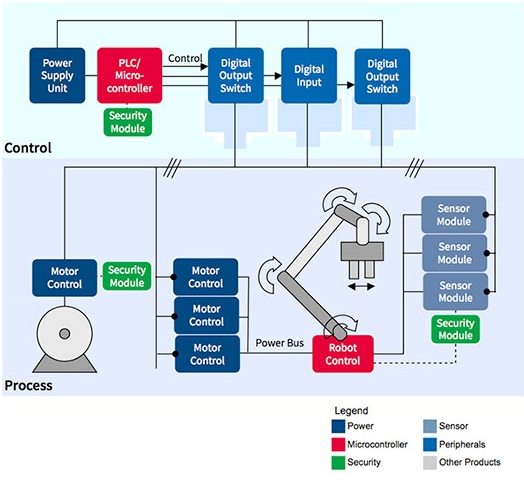

工業自動化系統圖(來源)
Raspberry Pi 在工業自動化中的應用
Raspberry Pi 是一款多功能數據采集系統。該系統運用傳感器構建聯網儀表板,實時且直觀地向操作員和工程師展示系統性能。Raspberry Pi 的廣泛用途:
? 用作工業控制單元:Raspberry Pi 有潛力取代昂貴的專用可編程邏輯控制器 (PLC)。它可以通過編程實現類似可編程邏輯控制器 (PLC) 的功能,適合較小規模的應用,并為工業控制邏輯開發提供相關工具。
? 預測性維護與成本降低:Raspberry Pi 可通過編程與加速度計交互,監控旋轉機械的振動情況,從而使維護人員能夠實時檢測潛在問題。此外,由于人工智能 (AI) 和機器學習 (ML) 模型在本地運行,因此可以降低延遲和帶寬需求。
? 邊緣計算:Raspberry Pi 可以處理本地數據,無需中央服務器或云端即可做出實時決策。這對于機器控制或質量保證系統非常有用。它還能夠運行人工智能模型,執行圖像識別、異常檢測和預測分析等任務,因此在自動化檢測系統、自主機器人和實時監控中具有重要價值。
? 物聯網網關:Raspberry Pi 可以將各種工業設備、傳感器和機器連接到互聯網,從而增強系統可擴展性。這使工程師可以監控多個位置的操作。Raspberry Pi 支持實施安全的遠程訪問解決方案,如 VPN 或 SSH 隧道,可以有效降低在危險或偏遠環境中進行現場操作的需求。
? 用作 HMI 系統:Raspberry Pi 提供硬件和聯網選項,是一種經濟高效的人機界面 (HMI) 系統解決方案。操作員可以通過其觸摸屏界面控制流程、監視系統狀態,并從車間獲取報警信息。
Raspberry Pi 可以顯著提高能源效率、運營效率并降低成本。通過將 Raspberry Pi 連接到攝像頭,可以設置經濟高效的閉路電視系統,同時還可以利用射頻識別 (RFID)、人臉識別或生物識別等技術實施訪問控制系統。
Raspberry Pi 工業自動化解決方案——計算模塊
Raspberry Pi 計算模塊是一種緊湊型、多功能系統級模塊,基于廣受歡迎的 Raspberry Pi 型號而設計,應用于數字標牌、瘦客戶端和流程自動化等工業和商業領域。與 Raspberry Pi 旗艦型號相比,它們的設計更加精簡且節省空間,因而適用于廣泛的工業和商業場景。這些模塊提供了多種配置選項,支持不同的內存和嵌入式多媒體卡 (eMMC) 閃存容量。其中,Raspberry Pi 計算模塊 4 (CM4) 和 4SODIMM (CM4S) 是兩種主要的系統級模塊,兩者都集成了高性能處理器、內存、eMMC 閃存和電源電路。設計師可以利用這些模塊,在各種定制系統和外形規格中應用 Raspberry Pi 的硬件和軟件堆棧。
Raspberry Pi 計算模塊在工業領域的實際用例解決方案
在實際應用中,Raspberry Pi 計算模塊已證明其廣泛的適用性。例如,Revolution Pi 工業計算機是基于 Raspberry Pi 的開放式、模塊化且經濟高效的工業 PC,符合所有關鍵工業標準。EDA Technology 的 CM4 Industrial 是一款基于 CM4 的嵌入式工業計算機,可根據應用情況配置不同的內存和存儲容量,并提供多種工業通信接口和功能。EpiSensor 利用 CM4 創(chuàng )建了物聯網能源服務基礎設施層,旨在通過需求響應計劃將多項資產整合到虛擬電廠 (VPP)中。此外,Sfera Labs 的 Strato Pi Max 是一款基于 CM4 的多功能工業服務器,適用于對可靠性和服務持續性要求苛刻的專業和工業應用領域。
總之,Raspberry Pi 在工業自動化領域的應用不僅簡化了系統架構、降低了成本,還提高了系統的靈活性和可擴展性。隨著技術的進步和應用范圍的擴展,Raspberry Pi 將在工業自動化中發揮更加重要的作用。用戶和工程師可以利用 e 絡(luò )盟的廣泛庫存選項,充分挖掘 Raspberry Pi 的潛力,無縫推進前沿的工業自動化產品設計。
關于e絡(luò )盟
e絡(luò )盟隸屬于Farnell集團。Farnell是全球電子元器件以及工業系統設計、維護和維修產品與技術的分銷商,專注快速與可靠交付。從原型研究與設計到生產,Farnell全天候為客戶提供可靠的產品與專業服務。憑借逾80年行業經驗、47個本地化網站以及3500多名員工的專業團隊,Farnell致力于為客戶提供構建未來技術所需的各類組件。
Farnell在歐洲經營Farnell品牌,北美經營Newark品牌,亞太地區經營e絡(luò )盟品牌。同時,Farnell還通過CPC公司直接向英國地區供貨。
自2016年起,Farnell加入了全球技術分銷商安富利公司(納斯達克代碼:AVT)。如今,雙方的合作賦能Farnell支持客戶整個產品生命周期,提供獨特的分銷服務、端到端交付和產品設計專業知識。
(作者:e絡(luò )盟技術團隊)
