你的位置:首頁 > 互連技術 > 正文

三極管電路輸入電壓阻抗

發布時間:2024-10-27 責任編輯:lina

【導讀】利用三極管,?搭建單管共射反向放大器,?放大器的增益與多個因素有關系,也和輸入阻抗成反比。如何來測量單管運放的輸入阻抗呢? 下面在 LTspice中通過仿真進行測量。


一、前言
??

利用三極管,?搭建單管共射反向放大器,?放大器的增益與多個因素有關系,也和輸入阻抗成反比。如何來測量單管運放的輸入阻抗呢? 下面在 LTspice中通過仿真進行測量。


三極管電路輸入電壓阻抗


二、測試結果


這是在 LTspice中搭建的單管反相共射電壓放大電路。電阻 R5 與輸入信號源串聯。由于它的存在,使得輸入信號在等效輸入電阻上分壓變小。隨著 R5 的增加,輸出電壓信號就會(huì )下降。當 R5等于輸入電阻的時候,輸出放大信號的幅度就會(huì )降低一半。


三極管電路輸入電壓阻抗

?

設置輸入信號元電阻從1k歐姆上升到 100k歐姆,會(huì )得到不同輸入電阻下對應的輸出電壓波形。這是讀取 LTspice 仿真結果。統計輸出電壓波形的峰峰值與輸入電阻之間的關系。這里繪制出信號幅度隨著輸入電阻增加降低的關系。


三極管電路輸入電壓阻抗


三極管電路輸入電壓阻抗

圖1.2.1 不同輸入電阻對應的輸出信號


三極管電路輸入電壓阻抗

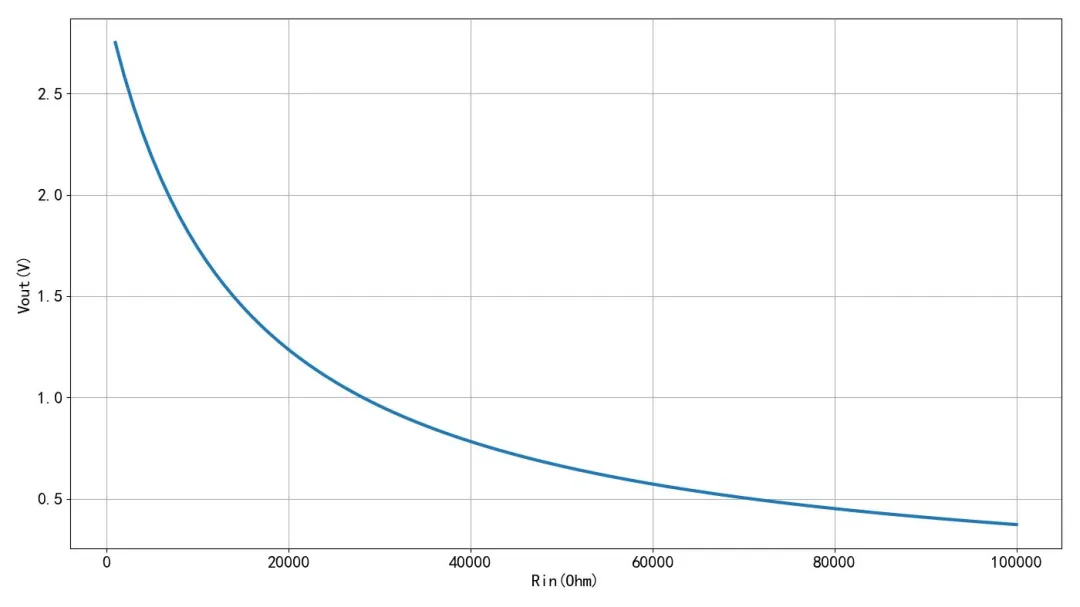

圖1.2.2 信號源電阻與輸出電壓峰峰值之間的關系

??

根據輸入信號內阻和輸出信號幅度之間的關系。利用電阻分壓模型進行擬合,這樣可以得到單管輸入阻抗的大小。輸入電阻大約為 14.5kΩ。


三極管電路輸入電壓阻抗

?

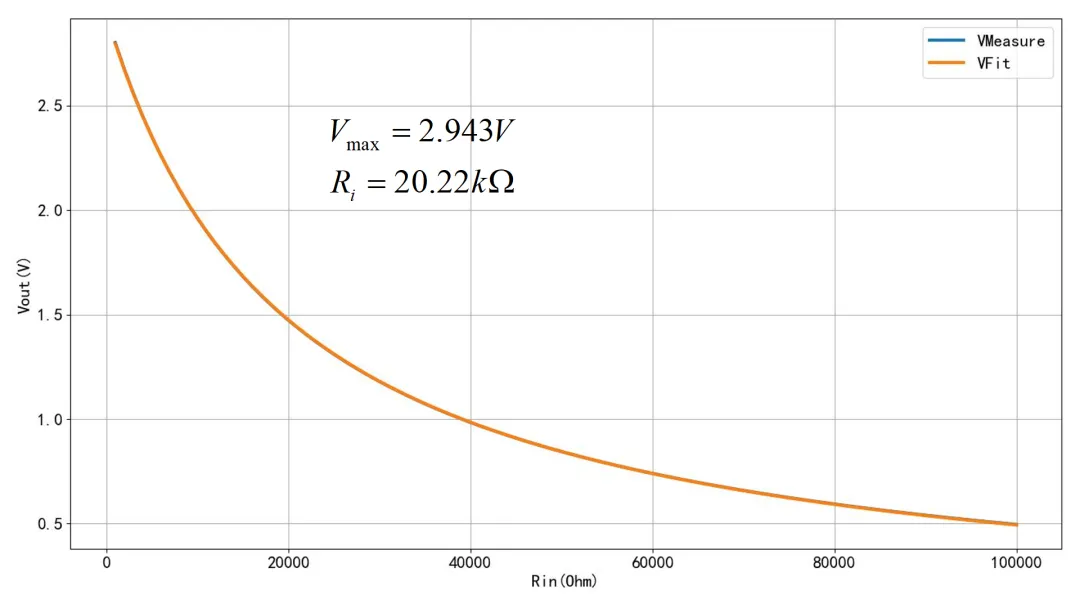

為了測試三極管的積極輸入電阻,將電阻R5從原來的位置,搬移到基極附近,這樣就可以避免 基極電壓偏置電阻R3,R4的影響。使用相同的方法,可以得到三極管的基極輸入電阻為 20.22kΩ??梢钥吹竭@個阻值比起剛才測量的結果要大一些。


三極管電路輸入電壓阻抗


總結


本文在 LTspice中測量了單管放大電路的輸入電阻。利用一個可變電阻,改變輸入信號內阻,可以測量到三極管的等效輸入電阻大約為 20kΩ ,但是,這個阻值,比起平時所使用到的實際三極管輸入電阻要大一些。具體為何是這樣的結果,現在還不得而知。


三極管電路輸入電壓阻抗

(作者:卓晴 ,來源:TsinghuaJoking)
